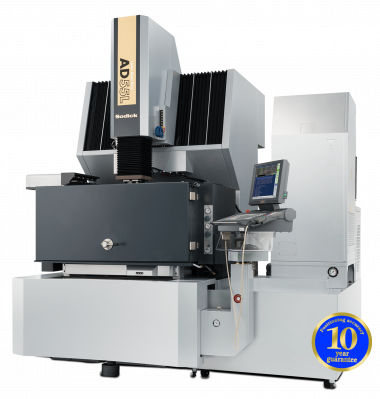

Погружной электроэрозионный станок AD55L

Технические характеристики

Электроэрозионный станок AD55L отличается высокой скоростью и быстрым ускорением благодаря плоскому жесткому линейному двигателю.

В электроэрозионном погружном станке AD55L используется технология жесткого линейного двигателя Sodick. Опыт Sodick в инновациях электроэрозионной обработки с использованием систем 3D-проектирования, новейших технологий CAE и многочисленных моделей моделирования позволил создать улучшенную базовую конструкцию станка с оптимизированным расположением ребер; это увеличивает жесткость примерно на 70%. С новым AD55L деформация машины сведена к минимуму, что обеспечивает оптимальную производительность на высоких скоростях и быстром ускорении плоских жестких линейных двигателей.

Система жесткого линейного привода

Электроэрозионный погружной станок AD55L  оснащен линейными электроприводами Sodick. Приводы с линейным двигателем идеально подходят для электроэрозионных станков с ЧПУ. Быстрая подача по оси плоского жесткого линейного двигателя со скоростью 1400 дюймов/мин в сочетании с высоким ускорением 1,2G создает естественное и равномерное состояние промывки. Точность позиционирования плоских жестких линейных двигателей Sodick  гарантируется в течение 10 лет  на всех электроэрозионных станках.

Контроллер LN и блок питания

Контроллер LN максимизирует преимущества системы привода плоского жесткого линейного двигателя. «LN Assist» (стандартная комплектация) позволит с легкостью управлять машиной даже новичку. Блок питания предназначен для экономии энергии.

Схема SVC + бездуговая обработка

Схема «SVC» является стандартом Sodick в процессе достижения нулевого износа электродов и высококачественной обработки поверхности. Чтобы создать однородную сатинированную поверхность, «SVC» обеспечивает финишную обработку микро- и неполированных поверхностей, которые трудно полировать, обеспечивая высококачественную отделку поверхности, равную более коротким процессам, улучшенному качеству и длительной стабильности.

Новая схема разряда электропитания «Без дуги» позволяет обойтись без дуговой обработки. Это значительно сокращает время обработки и количество используемых электродов, что приводит к значительному снижению затрат и человеческих ошибок.
*Нулевой износ электрода — это степень износа электрода менее 0,06%.

Новый блок НЗ с разрядным источником питания «ТММ3»

AD55L оснащен новейшим блоком LN NC от Sodick, оснащенным новым источником питания разряда «TMM3», способным выполнять высокоскоростную, высокоточную и высокоэффективную обработку. Он оснащен функциями автоматического программирования LN Professional.

10-летняя гарантия точности позиционирования

В Sodick мы верим в свой продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши электроэрозионные станки с плоским жестким линейным двигателем и приводом от электроэрозионных станков с проволокой и грузилом. Мы гарантируем, что вы не потеряете точности при работе с плоскими жесткими линейными двигателями.

Образец:

Материал: Сталь

Глубина: 10 мм

Шероховатость поверхности: 2,6 мкм Rz

Время обработки: 17 часов 10 минут

Материал электрода: Медь

Поворот:  20°

Функции

• Жесткие линейные электроприводы (оси X, Y, Z)
• Гарантия точности позиционирования на 10 лет
• Диэлектрический Охладитель
• Схема SVC – Схема тонкой отделки

• Схема энергосбережения
• Локальная сеть
• Обратная Связь по Стеклянной Шкале

Опции

• Различные варианты патронов (звоните для уточнения деталей)
• Shuttle ATC (Автоматическая смена инструмента)
• Ось C

• Ось R
• Расширенная гарантия SodickCare +2 или +4

Технические параметры
