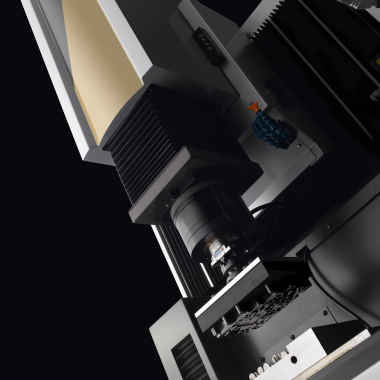

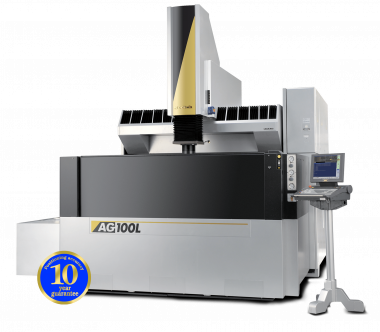

Погружной электроэрозионный станок AG100L

Технические характеристики

Компания Sodick представляет крупногабаритное AG Sinker-EDM AG100L. Нет необходимости говорить, что в модели реализованы все технологии, разработанные компанией Sodick.

Серия AG оснащена технологией линейного привода и упрощенными механизмами управления, которые обеспечивают прямую связь между приводом и системой управления. Это обеспечивает максимально быструю реакцию сервопривода и оптимальные разрядники в любое время.

Система привода линейного двигателя

Электроэрозионный погружной станок AG100L оснащен линейно-моторными приводами Sodick. Линейно-моторные приводы идеально подходят для электроэрозионных погружных станков с ЧПУ (электроразрядных станков). Быстрая подача по оси плоского жесткого линейного двигателя со скоростью 1400 ” / мин в сочетании с высоким ускорением 1,2G создают естественные и равномерные условия промывки. Точность позиционирования плоских жестких линейных двигателей Sodick гарантируется в течение 10 лет на всех электроэрозионных станках.

Элемент управления LN2

Блок питания серии LN включает в себя все функции, необходимые для высокоскоростной, высокоточной и высокоэффективной обработки EDM. Для повышения надежности и экономии энергии в него встроена CF-карта для хранения данных. Простота управления была дополнительно повышена благодаря новой конструкции панели управления, которая обеспечивает управление с помощью сенсорного экрана и функции локальной сети. Профессиональная система автоматического программирования LN предлагает широкий выбор форм обработки, которые могут быть использованы при различных видах механической обработки.

Экологически чистый

Серия AG отличается энергосберегающим дизайном и технологиями. По сравнению с обычными EDM, линейка EDM Sodick Sinker  позволяет снизить среднее потребление энергии до 60%.

Схема без дуги + SVC

Новая электроразрядная схема “Arc-less” входит в стандартную комплектацию AG100L и обеспечивает бездуговую обработку. Это значительно сокращает время цикла обработки и количество используемых электродов, что приводит к значительному снижению затрат и человеческих ошибок.

Даже при использовании медных электродов скорость и точность обработки могут быть значительно повышены за счет использования схемы “SVC”. Напряжение регулируется схемой “SVC”, поэтому можно равномерно и эффективно регулировать чистоту поверхности, обеспечивая высококачественную текстуру или зеркальную отделку поверхности за очень короткий промежуток времени, до 4 раз быстрее, чем у обычных EDM.

Термическая фиксация (TH COM)

Благодаря датчику температура каждого компонента машины точно корректируется, а функция фиксации температуры (TH COM), которая обеспечивает различные диагностические функции, минимизирует тепловое смещение из-за изменений температуры в условиях установки и во время движения на высокой скорости.

Характеристики

• 10-летняя гарантия на точность позиционирования
• Линейный двигатель (ось X /Y/Z)
• Абсолютная линейная шкала (ось X/Y/Z)
• Керамические компоненты
• Блок охлаждения линейного двигателя
• Блок охлаждения диэлектрической жидкости
• Схема SVC
• Блок разгрузки от наноизносов “SGF2”
• Генератор TMM3

• Повышенная простота в эксплуатации
• Пульт дистанционного управления
• Профессиональное программное обеспечение LN для поиска оптимального состояния
• Зажимной патрон
• Интерфейс локальной сети
• Порт USB
• 15-дюймовый TFT-экран
• Рабочий свет

Опции

• SEC10 оси C (20 об/мин)
• Блок УВД (6, 16, 32 станции)
• Высокоточная поворотная головка SCF72P (2000 об/мин)
• Усилитель 80A
• Схема STP (для резки твердых металлов)
• Осциллограф

• Активный перезапуск питания (ИБП)
• Интеллектуальный Q3vic EDM
• Система автоматизации
• 8-осевое одновременное управление LN20 (заводская опция)
• Пользовательский цвет
