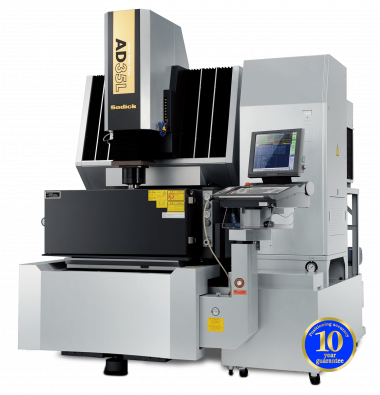

Погружной электроэрозионный станок AD35L

Технические характеристики

Погружной электроэрозионный станок AD35L обеспечивает оптимальную производительность на высоких скоростях и быстрое ускорение плоских жестких линейных электродвигателей.

В электроэрозионном погружном станке AD35L используется технология линейного двигателя Sodick. Опыт Sodick в инновациях электроэрозионной обработки с использованием систем 3D-проектирования, новейших технологий CAE и многочисленных моделей моделирования позволил создать улучшенную базовую конструкцию станка с оптимизированным расположением ребер; это увеличивает жесткость примерно на 70%. С новым AD35L деформация машины сведена к минимуму, что обеспечивает оптимальную производительность на высоких скоростях и быстром ускорении плоских жестких линейных двигателей.

Система линейного привода и небольшая занимаемая площадь

Система жесткого плоского линейного привода Sodick по осям X, Y и Z представляет собой идеальный механизм, который полупостоянно поддерживает высокоскоростные движения по осям и мгновенный отклик. В системе привода плоского жесткого линейного двигателя отсутствует механический контакт, что обеспечивает стабильную точность обработки, надежность и ремонтопригодность, которые могут сохраняться в течение многих лет. Небольшой размер электроэрозионного погружного станка AD35L  идеален для цехов с ограниченным пространством.

Новый контроллер LN и блок питания

Новый контроллер LN максимизирует преимущества системы привода с плоским и жестким линейным двигателем. «LN Assist» (стандартная комплектация) позволит с легкостью управлять машиной даже новичку. Блок питания предназначен для экономии энергии.

Экологичный

Серия AD отличается энергосберегающим дизайном и технологиями. По сравнению с обычными электроэрозионными погружными станками серия Sodick EDM (электроэрозионная машина) может снизить среднее потребление энергии до 60%.

Схема SVC + бездуговая обработка

Схема «SVC» является стандартом Sodick в процессе достижения нулевого износа электродов и высококачественной обработки поверхности. Чтобы создать однородную сатинированную поверхность, «SVC» обеспечивает финишную обработку микро- и неполированных поверхностей, которые трудно полировать, обеспечивая высококачественную отделку поверхности, равную более коротким процессам, улучшенному качеству и длительной стабильности.

Новая схема разряда электропитания «Без дуги» позволяет обойтись без дуговой обработки. Это значительно сокращает время обработки и количество используемых электродов, что приводит к значительному снижению затрат и человеческих ошибок.

*Нулевой износ электрода — это степень износа электрода менее 0,06%.

Новый блок НЗ с разрядным источником питания «ТММ3»

AD35L оснащен новейшим блоком LN NC от Sodick, оснащенным новым источником питания разряда «TMM3», способным выполнять высокоскоростную, высокоточную и высокоэффективную обработку. Он оснащен LN Professional, функциями автоматического программирования.

10-летняя гарантия точности позиционирования

В Sodick мы верим в свой продукт. Вот почему мы предлагаем 10-летнюю гарантию точности позиционирования на наши электроэрозионные станки с плоским жестким линейным двигателем и приводом от электроэрозионных станков с проволокой и грузилом. Мы гарантируем, что вы не потеряете точности при работе с плоскими жесткими линейными двигателями.

Образцы:

Материал: сталь

Глубина: 10 мм

Шероховатость поверхности: 2,6 мкм Rz

Время обработки: 17 часов 10 мин

Материал электрода: медь

Поворот: 20 °

Функции

• Линейные моторные приводы (оси X, Y, Z)
• 10-летняя гарантия точности позиционирования
• Диэлектрический охладитель
• Схема SVC – схема чистовой обработки

• Схема энергосбережения
• Локальная сеть
• Обратная связь по стеклянной шкале

Параметры

• Различные варианты патронов (подробности по телефону)
• Shuttle ATC (автоматическая смена инструмента)
• Ось C

• R-ось
• Расширенная гарантия SodickCare +2 или +4
