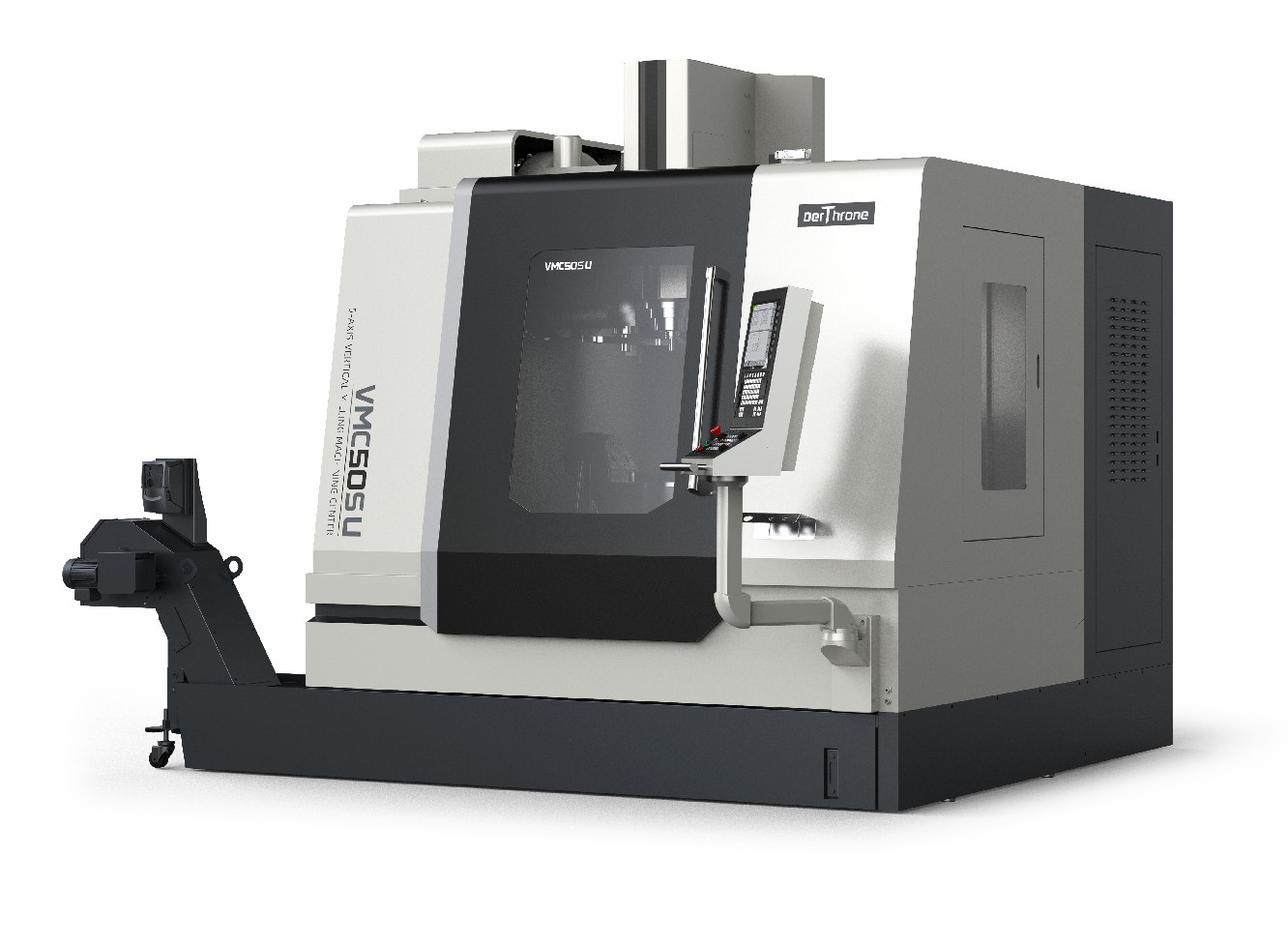

Пятиосевой вертикальный обрабатывающий центр VMC50S U

Технические характеристики

Пятиосевой вертикальный обрабатывающий центр VMC50S U подходит для сложных, многопроцессных, высокоточных требований, необходимости использования различных типов обычных станков, различных инструментов, оснастки, после многократного зажима и регулировки для завершения обработки деталей соответствующими партиями.

▲ Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

01 Конструкционные особенности

Основание и колонна станка изготовлены из минерального литого камня, который обладает отличным поглощением вибраций и подходит для нужд высокоскоростного и высокоточного обрабатывающего оборудования;

Минеральный литой камень также имеет очень низкую теплопроводность, на которую нелегко воздействовать внешней температурой и производить явную термическую деформацию, а геометрическая точность чугунного материала более стабильна.

Увеличьте пролет направляющей по оси Y на 1025 мм (около 800 мм для традиционных моделей), чтобы улучшить жесткость опоры поворотного стола во всем направлении движения по оси X, а динамическая точность станка в плоскости оси X / Y была значительно улучшена;

Большой пролет и высокая жесткость литой каменной колонны дополнительно повышают точность движения в направлении Z и жесткость шпинделя; Кроме того, инструментальный магазин оснащен торцевым посадочным местом, которое, с одной стороны, может быть сконфигурировано с большим инструментальным магазином, а с другой стороны, снижает влияние эксцентриковой нагрузки инструментального магазина на точность колонны.

Ось X/Y/Z станка оснащена высокоточной роликовой линейной направляющей, которая обладает характеристиками высокой жесткости, низкого уровня шума и низкого трения, что позволяет быстро перемещаться и получать наилучшую круговую точность.

02 Шпиндель

Станок оснащен высокоскоростным мотор-шпинделем HSK-A63/22 кВт/20000 об/мин с масляно-воздушной смазкой в стандартной комплектации (интерфейс

BBT40 также является опциональным), который дополнительно снижает вибрацию и шум, а также может обеспечить лучшую геометрическую точность и качество поверхности;

Передняя бабка изготовлена из высококачественного ковкого чугуна QT600-2, а вес шпинделя уменьшен, что позволяет еще больше повысить жесткость и точность в направлении Z.

03 Поворотный стол

Он приводится в движение непосредственно моментным двигателем, который не имеет износа, хорошего сохранения точности и обладает высокими динамическими характеристиками, такими как скорость и ускорение;

Ось движения оснащена высокоточной абсолютной круговой решеткой Heidenhain или Renishaw с реальной точностью позиционирования в пределах 5 дюймов и повторяемостью 4 дюйма;

Оси A и C оснащены гидравлическими механизмами блокировки с высоким крутящим моментом соответственно для удовлетворения потребностей пятистороннего прочного фрезерования. Оси A и C изготовлены из высокопрочных подшипников поворотного стола YRT, а ось A поддерживается двусторонними опорами, поэтому общая жесткость конструкции высока.
 04 Достаточное охлаждение

Ось X/Y/Z станка в стандартной комплектации оснащена полым охлаждающим винтом, а режим опоры подшипника на обоих концах представляет собой позиционирование и преднатяг с высокой жесткостью, а седло двигателя имеет водяное охлаждение; Даже при использовании полузамкнутого контура управления может быть достигнута очень высокая точность позиционирования; Машина также может быть увеличена в соответствии с потребностями заказчика с помощью высокоточной шкалы абсолютного энкодера для повышения точности и стабильности:

Максимальная скорость быстрого перемещения осей X/Y/Z увеличена до 48 м/мин, что сокращает долю времени без обработки.

05 Смазка

Направляющая и шарико-винтовая пара используют централизованную автоматическую систему смазки, которая может регулярно и количественно впрыскивать масло в каждую смазочную деталь, чтобы обеспечить равномерную смазку каждой движущейся поверхности, эффективно снизить сопротивление трению, повысить точность движения и обеспечить срок службы направляющей и шарико-винтовой пары.

06 Защита станков

Станок оснащен высококачественным полностью закрытым защитным кожухом и системой пробивки стружки с большим потоком в нижней части;

Для клиентов, которые применяют автоматизированные производственные линии или в основном сосредоточены на обработке алюминиевых сплавов, они могут добавить систему промывки стружки с защитным кожухом X/Y/Z и систему распыления над головой, чтобы обеспечить непрерывную очистку окружающей среды в машине и снизить затраты на техническое обслуживание во время использования.

Применение

Вертикальный обрабатывающий центр DerThrone VMC50S U с пятиосевым рычажным механизмом подходит для сложных, многопроцессных, высокоточных требований, необходимости использования различных типов обычных станков, различных инструментов, оснастки,
после многократного зажима и регулировки для завершения обработки деталей соответствующими партиями. В основном он обрабатывает сложные детали с изогнутой поверхностью, такие как рабочее колесо и блиск, детали специальной формы, диски, втулки и пластинчатые детали. Он широко используется в прецизионных пресс-формах, прецизионных деталях,
метизах, автозапчастях, аэрокосмической промышленности, кораблях, национальной обороне и других областях.
