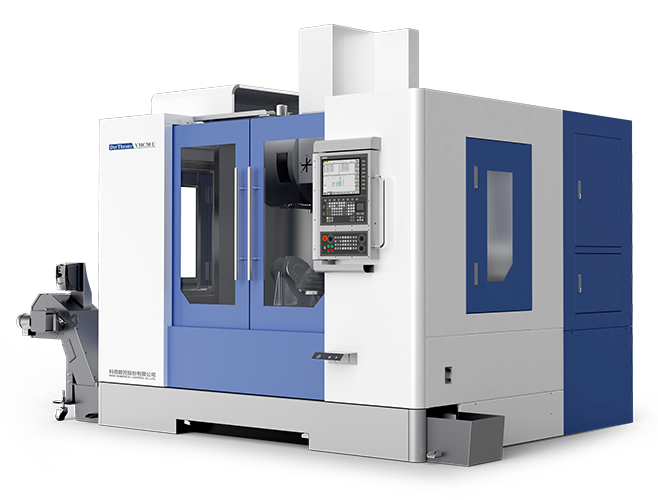

Пятиосевой вертикальный обрабатывающий центр VMC50 U

Технические характеристики

Пятиосевой вертикальный обрабатывающий центр VMC50 U подходит для сложных, многопроцессных, высокоточных требований, необходимо использовать различные типы обычных станков, различные инструменты, оснастку, после многих зажимов и регулировки для завершения обработки деталей соответствующими партиями.

 Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

01 Конструкционные особенности

Основные части фюзеляжа отлиты из высококачественного чугуна, со стабильной структурой материала и прочной конструкцией без деформации;

Ширина основания и конструкция колонны «елочка» с высокой жесткостью, внутренние мышцы и кости укреплены, что повышает стабильность станины и колонны, а отливка обладает характеристиками высокой прочности, хорошей стабильности и не легко деформируется после отжига и обработки для снятия напряжения;

Оси X и Z оснащены стандартными 6 каретками, которые обладают хорошей жесткостью, высокой точностью и высокой режущей способностью.

Благодаря компьютерному проектированию конструкций и анализу методом конечных элементов обеспечивается наилучший конструктивный проект, который обеспечивает жесткость всей машины, а также точность и стабильность длительного использования.

02 Шпиндель

Конструкция коробчатой головки шпинделя, внутренние мышцы и кости укреплены, а также приняты сверхточные скошенные шарикоподшипники P4 и конструкция опоры большого пролета, так что шпиндель может выдерживать сильную радиальную и осевую тягу и устранять вибрацию, возникающую при резке с большой нагрузкой;

Оснащен шпинделем известного бренда на Тайване, максимальная скорость прямого подключения составляет 12000 об/мин, а нос шпинделя спроектирован с воздушной завесой шпинделя для предотвращения попадания мусора, обеспечивая точность и срок службы шпинделя. Увеличьте срок службы подшипника и уменьшите влияние термической деформации шпинделя на точность обработки.

03 Поворотный стол

Он приводится в движение непосредственно моментным двигателем, который не имеет износа, хорошего сохранения точности и обладает высокими динамическими характеристиками, такими как скорость и ускорение;

Ось движения оснащена высокоточной поворотной решеткой Heidenhain или Renishaw с абсолютной точностью позиционирования в пределах 10 дюймов и повторяемостью 5 дюймов;

Оси A и C оснащены пневматическими и гидравлическими механизмами блокировки с высоким крутящим моментом соответственно, которые могут удовлетворить потребности мощного фрезерования с пяти сторон. Оси A и C изготовлены из высокопрочных подшипников поворотного стола YRT, а ось A поддерживается двусторонними опорами, поэтому общая жесткость конструкции высока.

 04 Направляющие и детали трансмиссии

Оси X, Y и Z используют тайваньские роликовые линейные направляющие, которые обладают характеристиками высокой прочности, низкого уровня шума и низкого трения, а также могут выполнять быстрое перемещение и достигать наилучшей круговой точности. Оси X и Z оснащены стандартными 6 каретками, которые обладают хорошей жесткостью, высокой точностью и высокой режущей способностью в тяжелых условиях.

05 Детали трансмиссии

Используйте прецизионные подшипники FAG или японские NSK и высококачественные прецизионные шарико-винтовые пары Taiwan. В установке ШВП используется процесс предварительного растяжения, который не только повышает жесткость деталей трансмиссии, но и устраняет удлинение ШВП, вызванное эффектом термического напряжения при повышении температуры во время работы, и улучшает сохранение точности станка при длительном использовании.

06 Смазка

Направляющая и шарико-винтовая пара используют централизованную автоматическую систему смазки, которая может регулярно и количественно впрыскивать масло в каждую смазочную деталь, чтобы обеспечить равномерную смазку каждой движущейся поверхности, эффективно снизить сопротивление трению, повысить точность движения и обеспечить срок службы направляющей и шарико-винтовой пары.

07 Защита станков

Станок имеет полностью закрытую защиту, а направляющая защищена телескопическим экраном из нержавеющей стали, который обладает хорошими характеристиками защиты и длительным сроком службы, а также эффективно предотвращает попадание железных опилок и охлаждающей жидкости в станок для повреждения направляющей и ходового винта.

Применение

5-осевой вертикальный обрабатывающий центр DerThrone VMC50 U подходит для сложных, многопроцессных, высокоточных требований, требующих различных типов обычных станков, разнообразных инструментов, оснастки,
после многократного зажима и регулировки для завершения обработки деталей соответствующими партиями. В основном он обрабатывает сложные детали с изогнутой поверхностью, такие как коробки, рабочие колеса и блиски, детали специальной формы, диски, втулки и пластинчатые детали.
Он широко используется в прецизионных пресс-формах, прецизионных деталях, метизах, автозапчастях, аэрокосмической промышленности, кораблях, национальной обороне и других областях.
