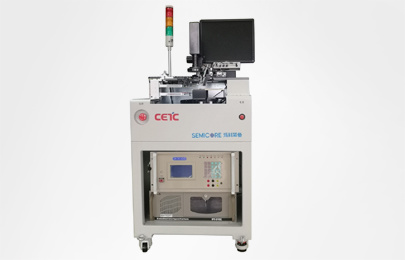

Двусторонний тестовый стенд TZ-609

Технические характеристики

Оборудование предназначено для электрического анализа и тестирования параметров двусторонних полупроводниковых структур, включая GPP-чипы и TVS-устройства. В комплекте с измерительным прибором система способна автоматически выполнять полный цикл измерений электрических характеристик кристаллов на пластине.

Рабочий стол:

• Измеряемый диаметр пластины: 4″, 5″;
• Максимальный ход: 170 мм × 240 мм;
• Точность позиционирования: ≤ ±0,020 мм / 150 мм;
• Разрешение шага: 0,001 мм.

Держатель пластины:

• Ход по оси Z: 10 мм;
• Повторяемость позиционирования по оси Z: ≤ ±0,003 мм;
• Разрешение по оси Z: 0,004 мм;
• Автоматический диапазон регулировки по оси θ: ±5°;
• Разрешение по оси θ: 0,0013°.
