Технические характеристики
- Одновременная проверка верхней и нижней сторон: Одна машина заменяет две, упрощая производственный процесс и экономя пространство на фабрике;
- Синхронное движение двух камер и асинхронный взаимоблокирующий захват изображений: исключает взаимные помехи между верхним и нижним источниками света;
- Опциональная карусельная система подачи плат: Устойчива к высоким температурам, загрязнениям и тяжёлым нагрузкам — соответствует требованиям пайки волной;
- Точное позиционирование по контактным площадкам, FOV и контрольным точкам: обеспечивает высокоэффективный контроль пайки;
- Специализированный алгоритм для ножек CPU: точно определяет изгибы, деформации и отсутствие выводов.
Технические параметры
|
Модель оборудования |
V5300 |
V5300XL |
|
|
Система обработки изображений |
Камера |
5/12MP промышленная камера |
|
|
Разрешение |
5MP 15мкм 24мкм; 12MP 15мкм |
||
|
Поле зрения (FOV) |
60*49мм (5MP, 24мкм); 60*45мм (12MP, 15) |
||
|
Подсветка |
4-цветная кольцевая LED-подсветка (RGBW) |
||
|
Механизм подачи |
Движение по осям X/Y |
Сервопривод переменного тока |
Двойной сервопривод переменного тока |
|
Метод направления |
Направляющие рельсы |
||
|
Система транспортировки |
Конвейер |
||
|
Режим транспортировки |
Двусторонний левый/правый поток (заводская установка) |
||
|
Скорость передачи |
Регулируемая, 1 уровень: 180 мм/с (настройка 1-4 уровней) |
||
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
|
Интерфейс |
Ethernet, SMEMA |
||
|
Питание |
Однофазное 220 В, 50/60 Гц, 5 А, 1.1 кВт |
||
|
Пневматика |
0.4 - 0.6 МПа |
||
|
Размер оборудования |
L1045*D1470*H1600мм (без сигнального столба) |
L7200*D1470*H1600мм (без сигнального столба) |
|
|
Вес |
900 кг |
1000 кг |
|
|
Техническая характеристика |
Размер платы |
50*50 – 510*510 мм |
50*50 - 650*610 мм |
|
Вес пластины |
10 кг |
||
|
Термостойкость |
≤60° |
||
|
Толщина |
≤6.0 мм |
||
|
Высота |
Верх: макс. 25 - 85 мм |
||
|
Край пластины |
3.0 мм |
||
|
Скорость обнаружения |
200-250 мс/FOV |
||
|
Модель |
Стоимость, доллары США |
|

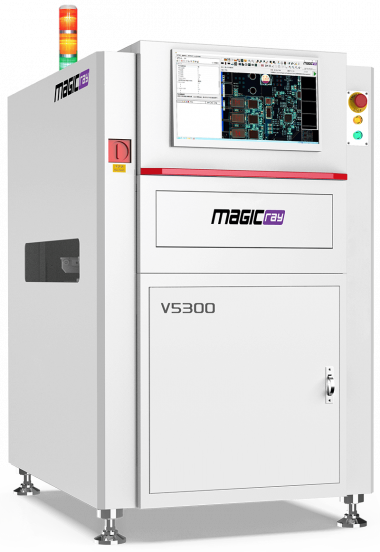

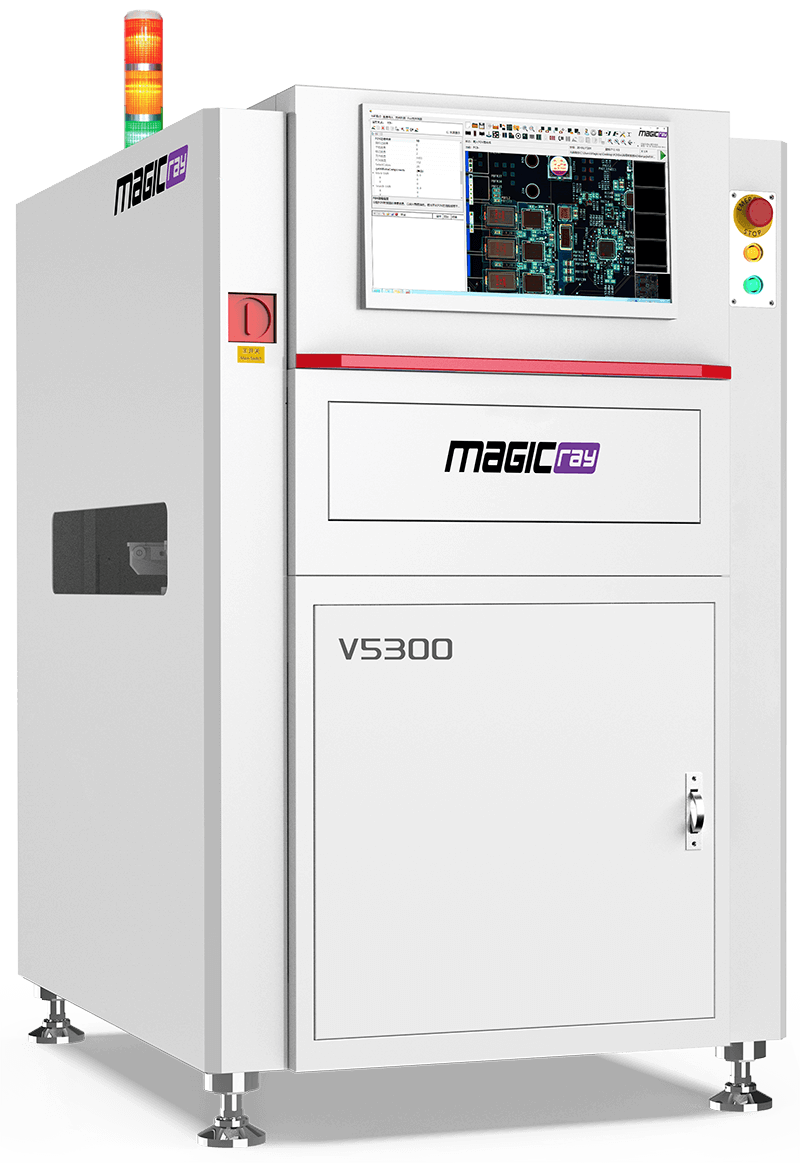

Двусторонний AOI-V5300 |
По запросу |
