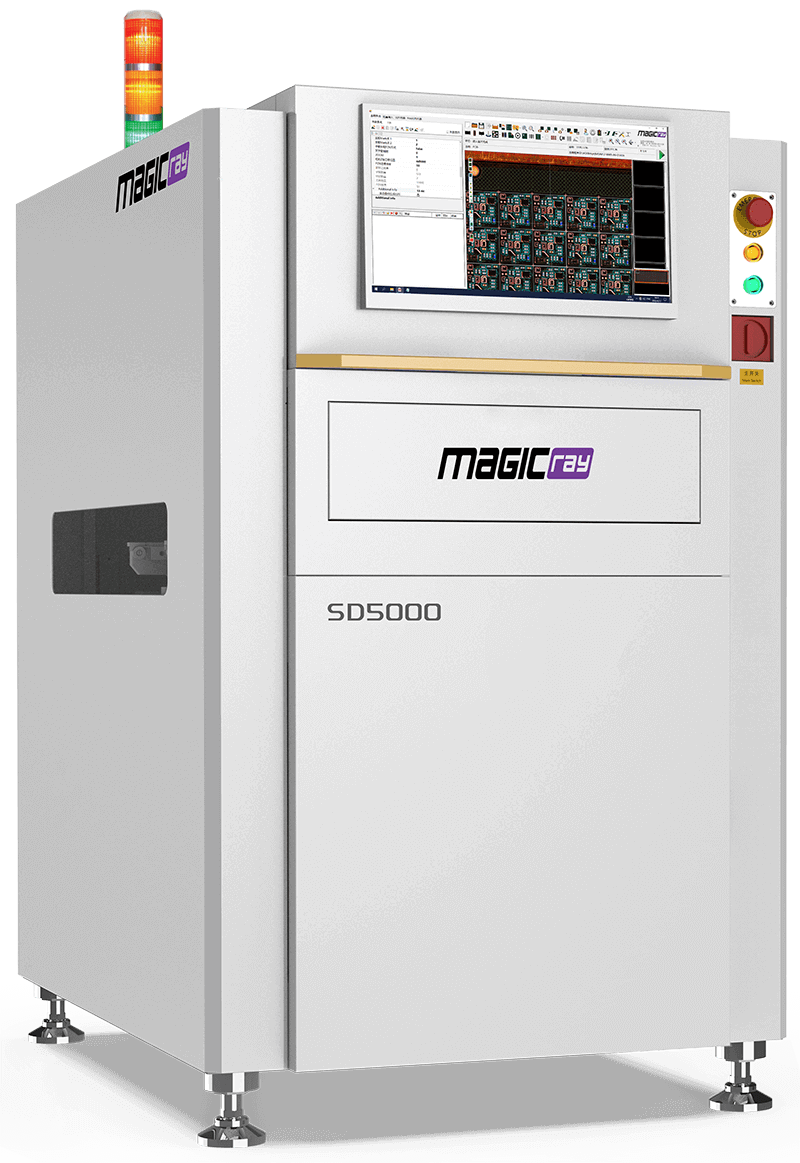

Эксперт по обнаружению царапин на чипах и подложках
Технические характеристики
- Основание из гранита и высокоразрешающая телецентрическая линза обеспечивают высокоточную проверку;
- Шестиканальное многоканальное программируемое освещение под разными углами позволяет гибко настраивать подсветку для усиления дефектов;
- Интеллектуальное распознавание золотых выводов и областей подложки обеспечивает проверку в любой точке подложки;
- Мощные алгоритмы обработки позволяют эффективно обнаруживать царапины и пожелтение золотых выводов;
- Многоуровневая система позиционирования компенсирует деформации изгиба платы, возможно оснащение функцией вакуумной фиксации;
- Поддержка работы с автоматическими модулями загрузки и выгрузки для реализации офлайн-режима контроля;
- Поддержка подключения к системе SECS/GEM, включая загрузку данных, отображение карты (mapping) и калибровку.
Технические параметры
|
Модель оборудования
|
SD5000
|
|
|
Система обработки изображений
|
Камера |
Промышленная камера 12 МП |
|
Разрешение |
6.3 мкм |
|
|
Поле зрения (FOV) |
18×24 мм |
|
|
Объектив |
Телецентрический |
|
|
Освещение |
6-канальное программируемое (RGB + коаксиальное) |
|
|
Механизм перемещения
|
Система перемещения X/Y - X/Y-оси |
Сервопривод AC |
|
Основание |
Гранитная плита |
|
|
Регулировка ширины направляющих |
Автоматическая |
|
|
Тип направляющих |
Ременная передача |
|
|
Направление подачи плат |
Слева направо или справа налево (настраивается при производстве) |
|
|
Фиксированная направляющая |
Однодорожечный: 1 фиксированная; двухдорожечный: 1 фиксированная (возможна настройка 1,3 или 1,4) |
|
|
Аппаратная конфигурация |
Операционная система |
Windows 10 |
|
Интерфейсы связи |
Ethernet, SMEMA |
|
|
Питание |
220 В, 50/60 Гц, 5 А (однофазное) |
|
|
Давление воздуха |
0.4–0.6 МПа |
|
|
Высота направляющих |
900±20 мм |
|
|
Габариты |
935×1360×1570 мм (без светильника) |
|
|
Вес |
900 кг |
|
|
Допустимые параметры плат
|
Размеры |
50×60–510×610 мм |
|
Толщина |
0.6–6.0 мм |
|
|
Вес платы |
≤3 кг |
|
|
Зазоры |
Верхний: 25–60 мм (регулируется); нижний: 45 мм |
|
|
Кромка платы |
3.0 мм |
|
|
Модель |
Стоимость, доллары США |
|
AOI для полупроводникового монтажа |
По запросу |
