Технические характеристики
- Использование высокоинтенсивного UV-освещения: обеспечивает лёгкое различие клея с флуоресцентным порошком;
- Поддержка программирования с перекрытием FOV и импортом CAD: адаптируется к различным производственным сценариям;
- Применение для онлайн автоматической проверки одностороннего и двустороннего нанесения клея;
- Опциональная функция измерения толщины трёхзащитного покрытия: Высокоточное онлайн измерение толщины клеевого слоя;
- Опциональный интеллектуальный AI-алгоритм: Постоянное улучшение эффективности обнаружения пузырьков воздуха.
Технические параметры
|
Модель оборудования |
VCS100/VCS300 |
VCS100XL/VCS300XL |
|
|
Система обработки изображений |
Камера |
5/12MP промышленная камера |
|
|
Разрешение |
5 MP: 24/15 мкм; 12 MP: 15/10 мкм |
||
|
Поле зрения (FOV) |
37×30 мм (5 МP, 15 мкм); 60×45 мм (12 МP, 15 мкм) |
||
|
Объектив |
Телецентрический объектив |
||
|
Освещение |
УФ + RGBW или УФ + RW (выбор при заказе) |
||
|
Механизм подачи |
Движение по осям X/Y |
AC сервопривод |
|
|
Способ регулировки направляющих |
Автоматическая регулировка |
||
|
Тип направляющей системы |
Ленточный (стандарт), опционально роликовый |
||
|
Направление подачи платы |
Слева направо или справа налево (устанавливается на заводе) |
||
|
Фиксированная направляющая |
Передняя направляющая |
||
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
|
Интерфейс |
Ethernet, SMEMA |
||
|
Питание |
220В, 50/60Гц, 5А |
||
|
Давление воздуха |
0.4 - 0.6 МПа |
||
|
Высота направляющих |
900±20 мм (стандарт), 740±20 мм (опция) |
||
|
Габариты устройства |
1045×1470×1600 мм (без лампы) |
1200×1470×1600 мм (без лампы) |
|
|
Вес устройства |
VCS100: 850 кг; VCS300: 900 кг |
VCS100XL: 900 кг; VCS300XL: 950 кг |
|
|
Техническая характеристика |
Размер платы |
50×50–510×510 мм
|
50×50–650×610 мм |
|
Макс. вес платы |
Лента: ≤8 кг; Ролики: ≤20 кг |
||
|
Толщина платы |
Лента: 0.6–6 мм; Ролики: ≤6.0 мм |
||
|
Зазор по высоте
|
Верхний: 25–90 мм (регулируется), Нижний: 25–80 мм (регулируется) |
||
|
Край платы |
3.0 мм |
||
|
Датчик толщины покрытия | |
Трехзащитный датчик |
||
|
Диапазон измерения |
45–600 мкм |
||
|
Погрешность повторяемости |
±3 мкм |
||
|
Погрешность точности (эталон) |
±5 мкм |
||
|
Скорость проверки |
300-350 мс/FOV |
||
|
Модель |
Стоимость, доллары США |
|

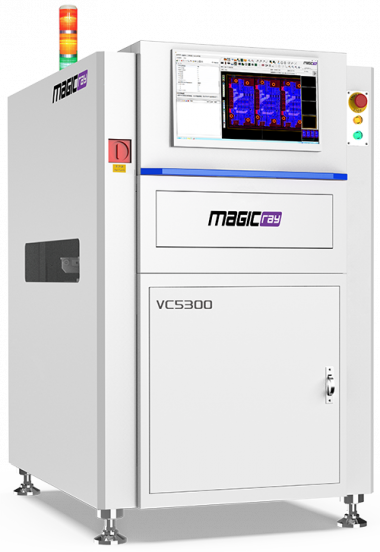

AOI для контроля покрытия |
По запросу |
