Технические характеристики
- Позволяет выявить все дефекты после печи волновой пайки;
- Мощная алгоритмическая логика: поддерживает проверку SMT, волновой пайки и нестандартных компонентов;
- Ультрапростое программирование: Одним нажатием создаются окна контроля для штифтов (выводов);
- Автоматическая компенсация изгиба платы: Эффективна при деформациях, вызванных высокими температурами;
- Оптоволоконные датчики: Предусмотрена функция оповещения о падении платы;
- Карусельный механизм подачи: подходит для тяжёлых и термостойких плат.
Технические параметры
|
Модель оборудования |
V5200 |
V5200XL |
|
|
Система обработки изображений |
Камера |
5/12MP промышленная камера |
|
|
Разрешение |
5MP 15мкм 24мкм; 12MP 15мкм |
||
|
Поле зрения (FOV) |
60*49мм (5MP, 24мкм); 60*45мм (12MP, 15мкм) |
||
|
Подсветка |
4-цветная кольцевая LED-подсветка (RGBW) |
||
|
Механизм подачи |
Движение по осям X/Y |
Сервопривод переменного тока |
Двойной сервопривод переменного тока |
|
Способ регулировки направляющих |
Автоматическая регулировка |
||
|
Тип направляющей системы |
Дисковые ролики |
||
|
Направление подачи платы |
Слева направо или справа налево (устанавливается на заводе) |
||
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
|
Интерфейс |
Ethernet, SMEMA |
||
|
Питание |
220В, 50/60Гц, 5А |
||
|
Давление воздуха |
0.4 - 0.6 МПа |
||
|
Высота направляющих |
900±20 мм (стандарт), 740±20 мм (опция) |
||
|
Габариты устройства |
L1045*D1470*H1600мм (без сигнального столба) |
L7200*D1470*H1600мм (без сигнального столба) |
|
|
Вес устройства |
900 кг |
1000 кг |
|
|
Техническая характеристика |
Размер платы |
50*50 – 510*510 мм |
50*50 - 650*610 мм |
|
Макс. вес платы |
≤30 кг |
||
|
Зазор над/под платой |
Верх: 120 мм; Низ: 25–50 мм (регулируется) |
||
|
Край платы |
3.0 мм |
||
|
Высота |
Верх: макс. 25 - 85 мм |
||
|
Край пластины |
3.0 мм |
||
|
Скорость проверки |
200-250 мс/FOV |
||
|
Модель |
Стоимость, доллары США |
|

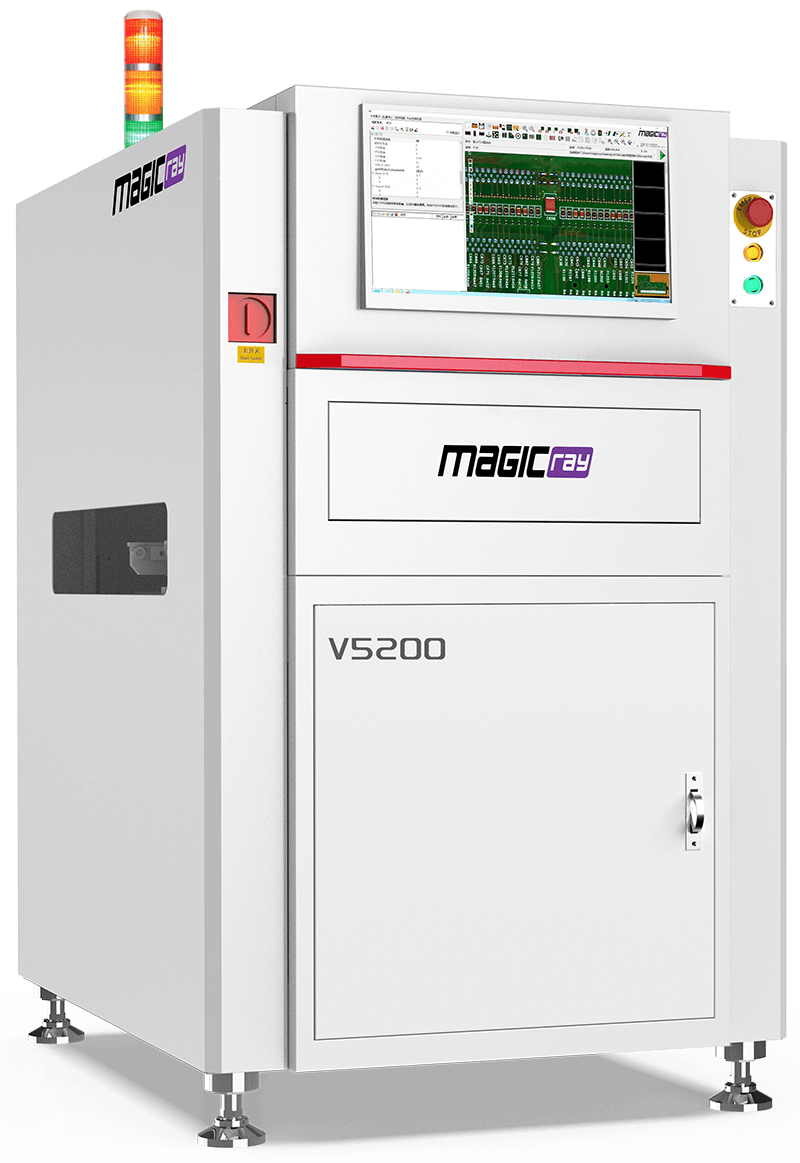

AOI нижнего обзора — V5200 |
По запросу |
