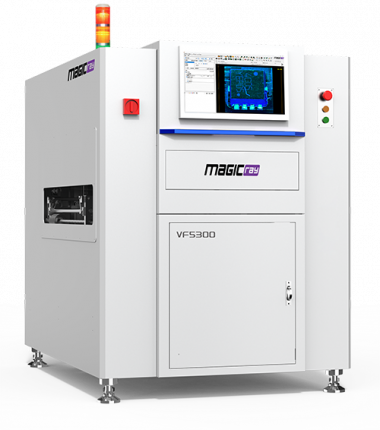

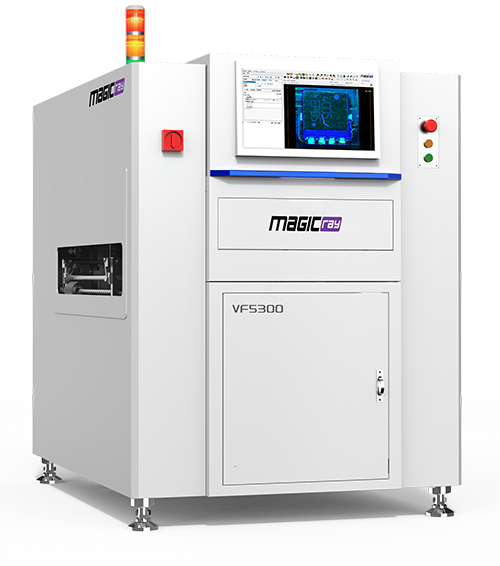

AOI для контроля дозирования клея

Name: AOI для контроля дозирования клея
Availability: InStock

Производитель: Китай (184)

0 USD

Технические характеристики

Пятисторонний контроль: Полное покрытие всех сторон компонентов — контроль качества клея со всех ракурсов;
Автоматическое построение контура клея на боковой проекции: Чёткое определение границ нанесения;
Просмотр высоты клея в любом месте бокового изображения: достаточно провести курсором, чтобы увидеть процент высоты в выбранной точке;
Сохранение изображений с пяти ракурсов и всех тестовых данных: удобно для последующего анализа и обратной прослеживаемости;
Опциональное измерение толщины: Возможность онлайн-контроля толщины клеевого слоя.

Технические параметры

Модель оборудования		VF5100	VF5300XL
Система обработки изображений	Камера	5/12MP промышленная камера
	Разрешение	10мкм 11мкм
	Поле зрения (FOV)	4030мм (12MP); 2420мм (5MP)
	Объектив	Телецентрический объектив
	Освещение	4-цветная кольцевая LED-подсветка (RGBW)
Механизм подачи	Движение по осям X/Y	AC сервопривод
	Способ регулировки направляющих	Автоматическая регулировка
	Тип направляющей системы	Ленточный
	Направление подачи платы	Слева направо или справа налево (устанавливается на заводе)
	Фиксированная направляющая	Передняя направляющая
Конфигурация оборудования	Операционная система	Windows 10
	Интерфейс	Ethernet, SMEMA
	Питание	220В, 50/60Гц, 5А
	Давление воздуха	0.4 - 0.6 МПа
	Высота направляющих	900±20 мм (стандарт)
	Габариты устройства	1120×1640×1590 мм (без лампы)
	Вес устройства	1400 кг	1450 кг
Техническая характеристика	Размер платы	5050 – 510510 мм
	Макс. вес платы	≤8 кг
	Толщина платы	0.6–6 мм
	Зазор по высоте	Верхний: 25–50 мм (регулируется), Нижний: 50 мм	Верхний: 25–50 мм (регулируется), Нижний: 25–50 мм (регулируется)
	Край платы	3.0 мм
	Высота	Верх: макс. 25 - 85 мм Низ: макс. 25 - 85мм
	Скорость проверки	350-400 мс/FOV

Модель	Стоимость, доллары США
AOI для контроля дозирования клея	По запросу
