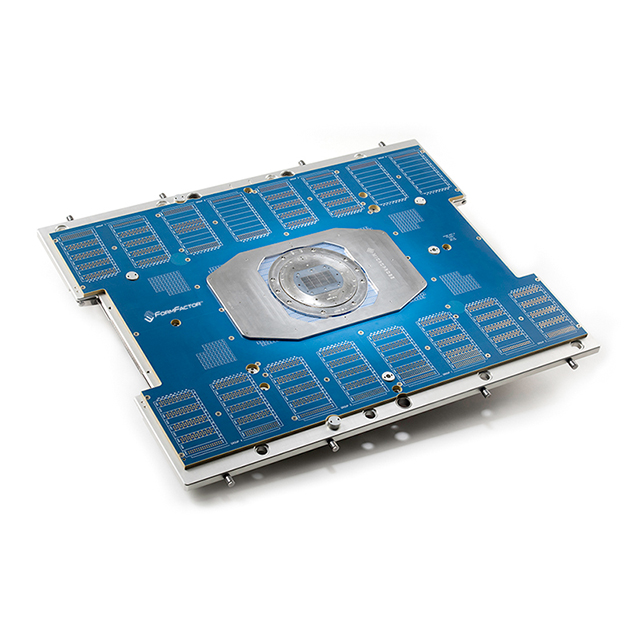

Apollo

Предназначен для применения в Flip-Chip с малым шагом выводов и высокой токовой нагрузкой — медные выводы и припойные шарики

Обзор продукта

Чтобы удовлетворить потребительский спрос на портативные вычислительные устройства по привлекательной цене, потребляющие меньше энергии и обеспечивающие постоянную связь, полупроводниковая промышленность внедрила передовые технологии производства и упаковки.

Несмотря на то, что передовые полупроводниковые технологии обеспечивают важные преимущества для недорогих и маломощных устройств, они создают серьёзные проблемы для тестирования пластин. Например, при тестировании пластин предъявляются строгие требования к электрическим характеристикам, а постоянное масштабирование шага контактных площадок, плотности и силы прижима в сочетании с сокращением затрат и времени цикла позволяет удовлетворить потребности конечных рынков, ориентированных на потребителя.

Компания FormFactor решает эти проблемы с помощью самого широкого в отрасли ассортимента карт тестовых зондов для пластин без памяти, которые обеспечивают высокий уровень параллелизма для большей производительности, стабильное контактное сопротивление для оптимального количества тестов и превосходную точность контактов. Благодаря постоянным инвестициям в свои технологии компания может быстро масштабироваться, чтобы соответствовать будущим техническим требованиям клиентов в отношении производительности и уменьшения геометрических размеров. Компания FormFactor предлагает набор передовых MEMS-карт, вертикальных и консольных зондов.

Карты вертикальных зондов Apollo подходят для зондирования по площади и периметру, в том числе для микросхем с переворачиванием и алюминиевых пластин. Apollo — это ведущая в отрасли карта зондов с переворачиванием для графических процессоров, микропроцессоров игровых консолей и автомобильных микроконтроллеров. Благодаря запатентованной технологии производства Apollo обеспечивает превосходную надежность и качество при тестировании нескольких устройств, а также масштабируемость для удовлетворения широкого спектра требований к тестированию.

Apollo — это предпочтительный выбор для базовых и прикладных процессоров в мобильных устройствах. Apollo ценится за свою надёжность «с первого раза» и известен своей уникальной электрической/механической конструкцией/возможностями моделирования для обеспечения оптимальной производительности в условиях многоэтапного тестирования.

Доступны различные варианты щупов — от традиционных проводов в стиле «Кобра» до вертикальных MEMS-щупов с малым шагом и вариантов с пространственным трансформатором. В совокупности они обеспечивают минимальную стоимость тестовой конфигурации для производства мобильных устройств. Для потребительских микросхем Apollo — это ведущая в отрасли технология щупов для многоядерных процессоров, используемых в игровых консолях, таких как Xbox и PlayStations. Apollo — это уже ведущая в отрасли технология щупов для процессоров мобильных телефонов, а также популярный выбор для автомобильных информационно-развлекательных процессоров.

Основные характеристики

• Широкий ассортимент вертикальных и наклонных MEMS-зондов с шагом до 80 мкм
• Запатентованная технология производства для снижения Cres и повышения выхода годных пластин
• Превосходная токонесущая способность для увеличения времени безотказной работы и сокращения времени выхода на рынок
• Минимальный шаг сетки 80 мкм (или минимальный шаг сетки 135 мкм)
• Поддерживает многоточечное тестирование (X8–X16) со сверхбольшим количеством контактов (20–30 тыс. контактов)
• Вертикальные MEMS-зонды с ультранизким усилием для зондирования медных столбиков, от 1,5 до 2,5 г/зонд
• Зондирование медных столбиков с помощью флип-чипа или медных столбиков с шариковым контактом
• Возможность пропускания большого тока, до 1 А/зонд
• Ультранизкое усилие для зондирования медных столбиков с припоем при высоких температурах. <2 г/зонд в производстве, минимальное нарушение припоя после зондирования для обеспечения надежности задней части корпуса
