Технические характеристики
- Синхронное движение сверху и снизу, асинхронная взаимная блокировка при захвате изображений: обеспечивает одновременную двустороннюю проверку, устраняя взаимные помехи между верхним и нижним освещением, а также экономит производственное пространство;
- Высокоскоростные промышленные камеры + плата управления движением: обеспечивают лидирующую в отрасли скорость и стабильность проверки;
- Богатый набор алгоритмов: Интеграция 3D, ИИ и цветовых признаков позволяет гибко адаптироваться к задачам контроля SMT и THT;
- Специализированный алгоритм для DIP-пайки: точно измеряет высоту выводов и эффективно обнаруживает дефекты, такие как отсутствие пинов или неполный вывод.
Технические параметры
|
Модель оборудования |
VS7300 |
|
|
Система обработки изображений |
Камера |
12/21MP промышленная камера |
|
Разрешение |
12MP15мкм; 21MP 12мкм |
|
|
Поле зрения (FOV) |
60*45мм (12МP, 15мкм); 50*40мм (21MP,10мкм) |
|
|
Подсветка |
4-цветная кольцевая LED-подсветка (RGBW) |
|
|
Механизм подачи |
Движение по осям X/Y |
Сервопривод переменного тока |
|
Метод направления |
Автоматическая регулировка |
|
|
Система транспортировки |
Конвейер |
|
|
Режим транспортировки |
Двусторонний левый/правый поток (заводская установка) |
|
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
Интерфейс |
Ethernet, SMEMA |
|
|
Питание |
Однофазное 220 В, 50/60 Гц, 8 А, 1.8 кВт |
|
|
Пневматика |
0.4 - 0.6 МПа |
|
|
Воздушный расход |
900±20 мм |
|
|
Размер оборудования |
1200×1620×1610 мм (без сигнального столба) |
|
|
Вес |
1250кг |
|
|
Техническая характеристика |
Размер платы |
50*50 – 510*510 мм |
|
Толщина платы |
≤6.0 мм |
|
|
Зазор платы |
±3.0 мм |
|
|
Высота компонентов |
Верх: макс. 25 - 50 мм |
|
|
Вес платы |
≤8.0 кг |
|
|
Способы обнаружения |
Высота обнаружения |
35 мм (при 15мкм разрешении) |
|
Скорость обнаружения |
450 - 550 мс/FOV |
|
|
Модель |
Стоимость, доллары США |
|

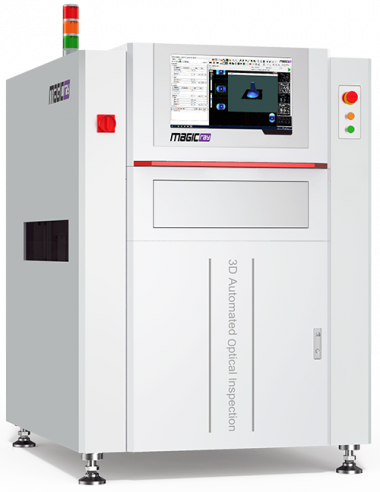

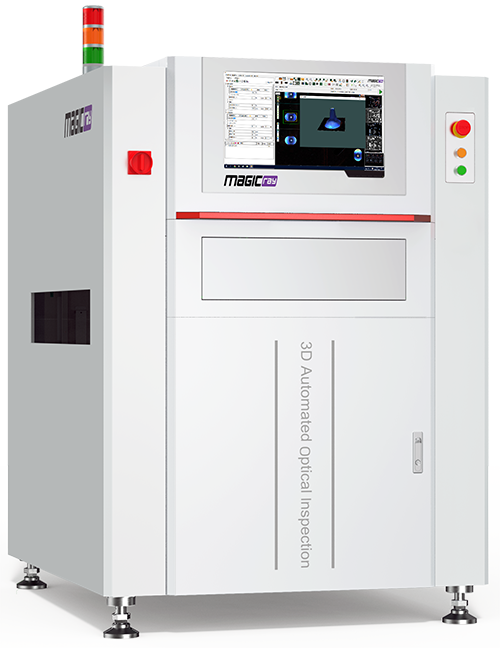

Двусторонний 3D AOI-VS7300 |
По запросу |
