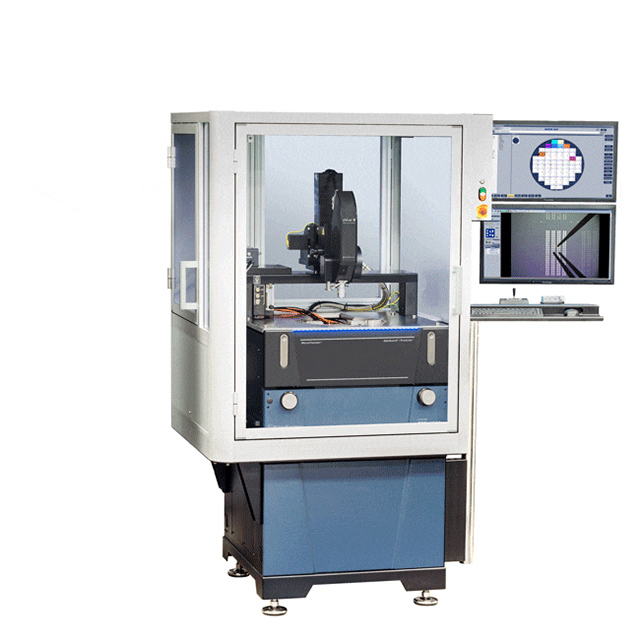

TESLA200 200-мм полуавтоматическая система определения характеристик силовых устройств на пластинах

Обзор продукта

Разработанная специально для измерений устройств на IGBT/power MOSFET (GaN, SiC, Si) на уровне пластин, новая система TESLA200 встроенного в пластину силового полупроводникового зондирования обеспечивает получение точных данных при напряжении до 3 кВ (трехосный) / 10 кВ (коаксиальный) и 200 А (стандартный) / 600 А (большой ток). Благодаря возможностям тестирования следующего поколения, решениям для защиты от образования дуги, автоматизации работы с пластинами и поддержке как инженерных зондов, так и плат для высоковольтных / мощных зондов T.I.P.S. “LuPo”, TESLA200 теперь позволяет проводить комплексные тепловые испытания (от -55 ° C до 300 ° C) с полностью автоматической загрузкой пластин с утонением / деформацией / TAIKO. Единая система удовлетворяет все потребности в проведении испытаний высокой мощности на пластинах, от исследований и разработок до нишевого производства.

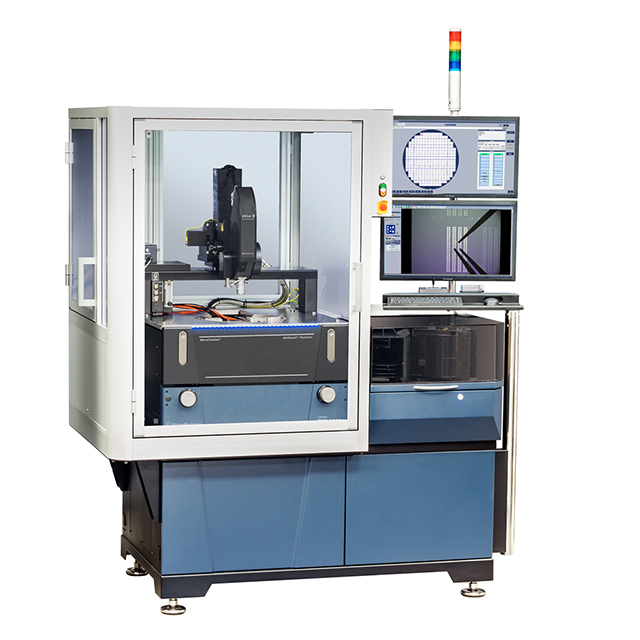

Новый TESLA200, доступный в полуавтоматических и полностью автоматических моделях, является масштабируемым и может быть модернизирован в полевых условиях, что позволяет удовлетворить любые бюджетные требования. Система идеально подходит для максимально быстрого сбора высокоточных данных измерений на единичных или объемных пластинах и может использоваться в исследованиях и разработках, определении характеристик / моделировании устройств или в специализированных производственных приложениях.

Запатентованные технологии AttoGuard® и MicroChamber®, встроенные в TESLA200, значительно улучшают измерения с низкой утечкой и малой емкостью. В сочетании с запатентованной компанией FormFactor технологией термозакрепления TESLA FemtoGuard™, TESLA200 обеспечивает сверхнизкий уровень шума, полностью защищенную испытательную среду. Мощный патрон TESLA FemtoGuard также оснащен технологией MicroVac™, обеспечивающей низкое контактное сопротивление, обработку тонких пластин и максимальное рассеивание мощности.

Для обеспечения максимальной безопасности при измерениях высокого напряжения в силовой полупроводниковой измерительной системе TESLA200 на пластине используется сертифицированная TUV система безопасной блокировки, интегрированная в эргономичный прозрачный корпус. Благодаря усовершенствованной ступени fast диаметром 200 мм, автоматическому загрузчику пластин и возможности обработки тонких пластин, TESLA200 предоставляет ученым, инженерам по НИОКР / испытаниям или производственным операторам все необходимое для быстрого выполнения своей работы.

Основные характеристики

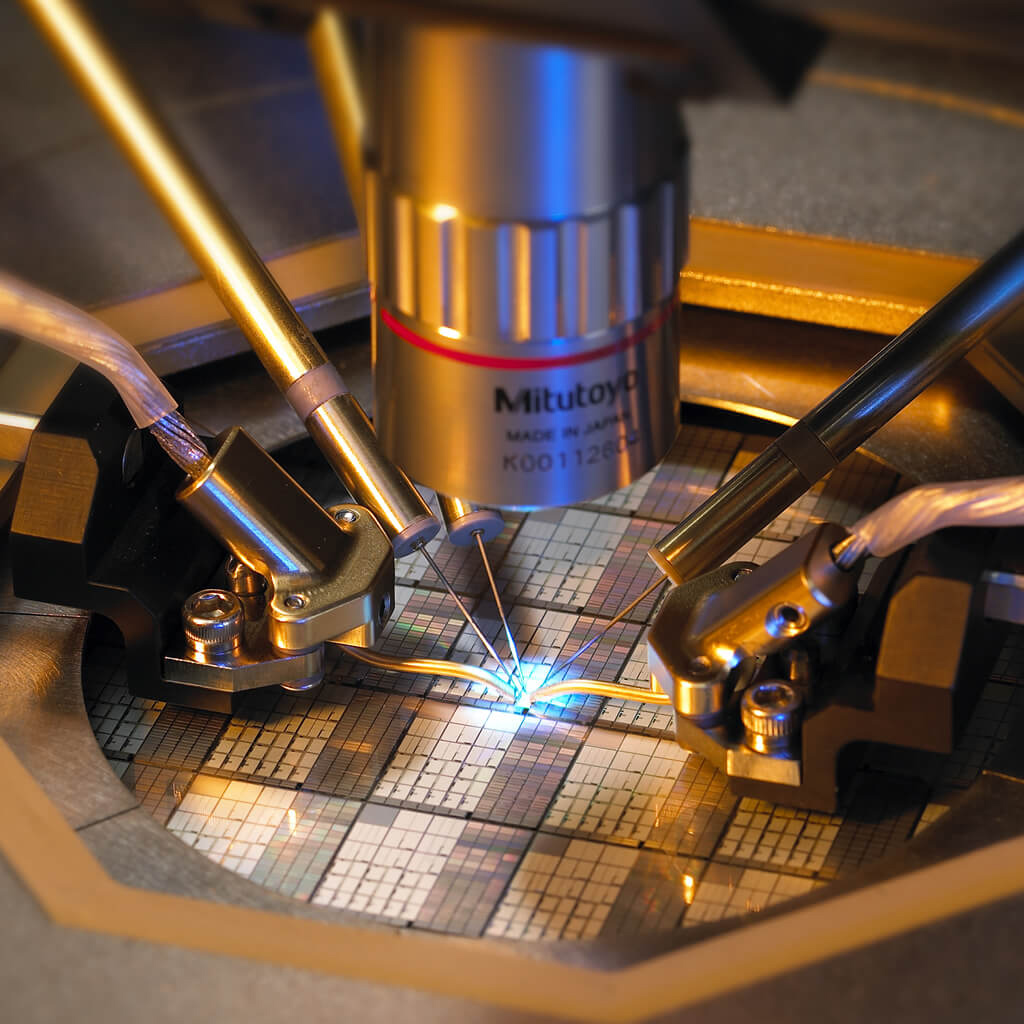

Высоковольтные / токовые датчики

• Определение характеристик силовых устройств на пластине до 10 000 В постоянного тока / 600 А
• Уменьшено разрушение датчиков и устройств при высоких токах до 20 А постоянного тока и 300 А импульсного
• Повышенное сопротивление изоляции и диэлектрическая прочность для обеспечения полной трехосности при высоком напряжении (3000 В) для измерения утечек с низким уровнем

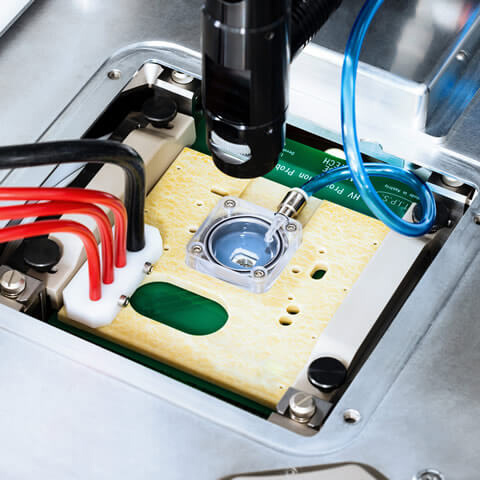

Высоковольтные / Мощные измерительные платы T.I.P.S. “LuPo”

• Определение характеристик силовых устройств на пластине до 10 000 В постоянного тока
• Безопасные и удобные интеграционные комплекты для поддержки высоковольтных / мощных измерительных плат T.I.P.S. “LuPo”

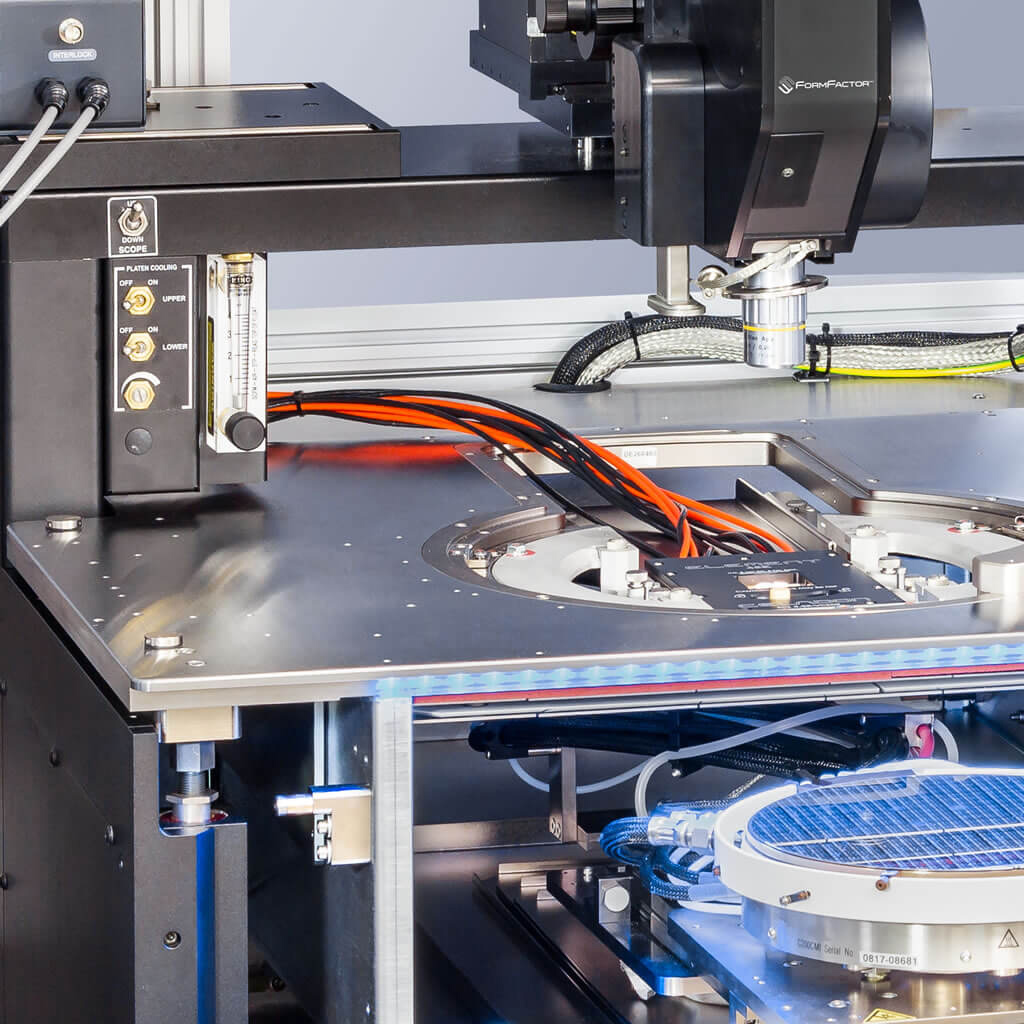

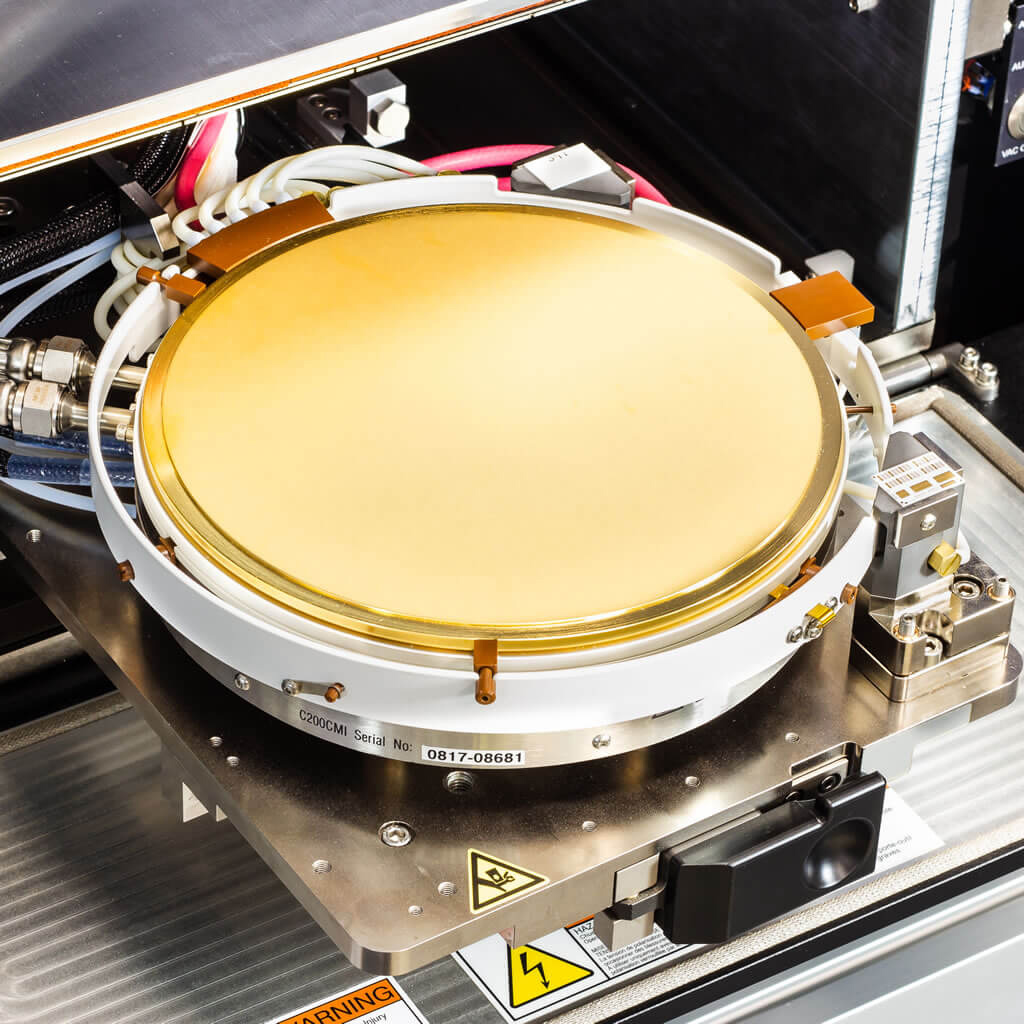

Позолоченные патроны TESLA High-power MicroVac™

• Предотвращает скручивание и ломку тонких пластин
• Усовершенствованная поверхность патрона MicroVacдля минимального контактного сопротивления между пластиной и патроном
• Точное измерение Rds (включено) при высоком токе
• Точные измерения пользовательского интерфейса при высокой температуре

Безопасность для оператора

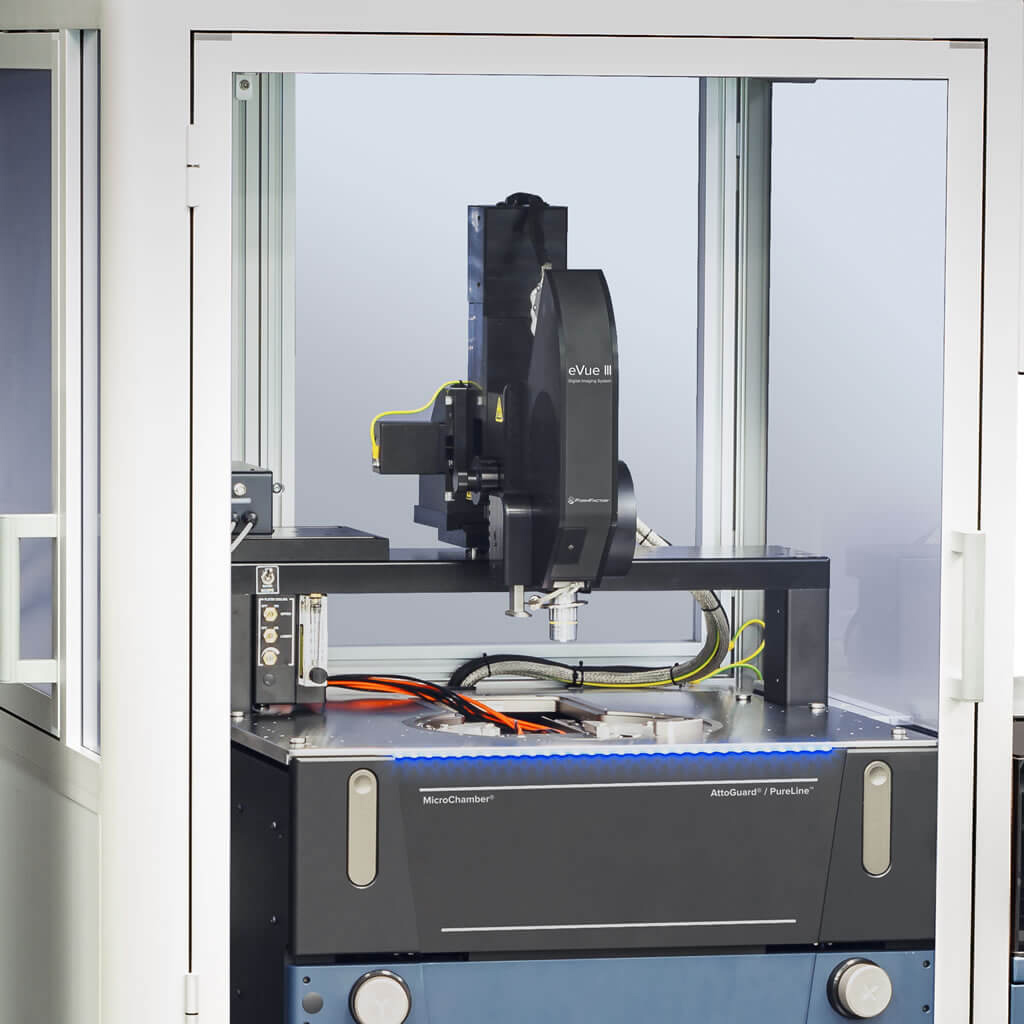

• Система безопасной блокировки с прозрачным корпусом для безопасности оператора во время измерений устройства
• Этап развертывания для полного доступа к пластинам и легкой загрузки / выгрузки пластин

Бесшовная интеграция

• Удобные соединительные комплекты для простой и безопасной системной интеграции с анализаторами мощных устройств от Keysight Technologies и крупных поставщиков
• Бесшовная интеграция Velox с анализаторами / программное обеспечение для измерений

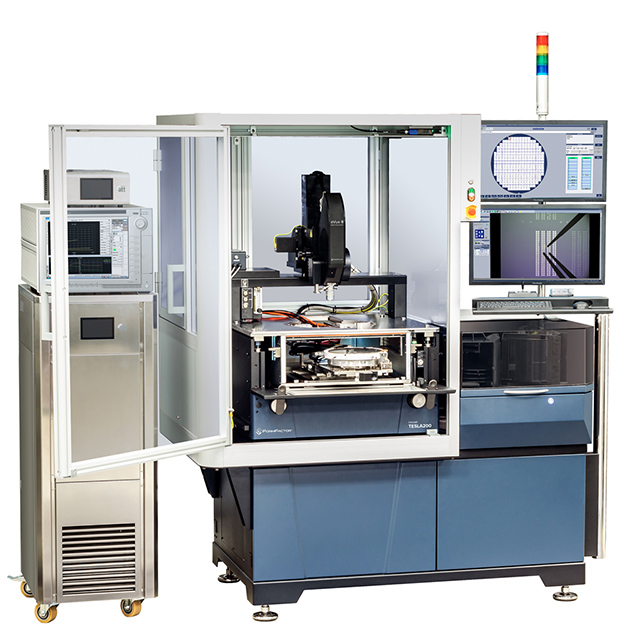

Тепловые измерения

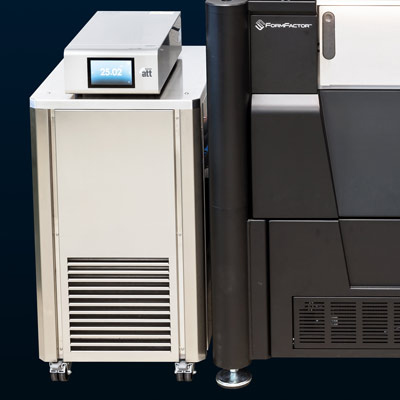

• Широкий ассортимент чрезвычайно производительных и надежных систем термозакрепленияот ATT
• Гибкость от только горячего до полного температурного диапазона от -60 ° C до + 300 ° C
• Расход воздуха (CDA) на 25% ниже, чем у других систем, представленных на рынке (300 л / мин), без компромиссов во время перехода
• Время перехода до 15% быстрее, чем у других систем, представленных на рынке
• Запатентованные технологии MicroVac™и FemtoGuard ™ , обеспечивающие измерения со сверхнизким уровнем шума и контролируемую утечку, низкую остаточную емкость для обеспечения повторяемости и повышенной точности и скорости измерений
• Возможность модернизации в полевых условиях: растет в соответствии с вашими потребностями

Программное обеспечение для управления измерительной станцией Velox

• Ориентированный на пользователя дизайн сводит к минимуму затраты на обучение и повышает эффективность
• Совместимость с Windows 10 обеспечивает высочайшую производительность и безопасную работу с самым современным оборудованием
• Комплексные функции выравнивания – от простого выравнивания и сопоставления пластиндо расширенного выравнивания между зондом и прокладкойпри различных температурах для автономного тестирования полупроводников
• Упрощенная эксплуатация для неопытных пользователей: снижены затраты на обучение благодаря руководству по рабочему процессуи сжатому графическому интерфейсу пользователя
• Интеграция с загрузчиком – простое создание рабочих процессов и квитанций и отсутствие необходимости в каком-либо дополнительном программном обеспечении
• Опция VeloxPro: программное обеспечение для управления тестированием, совместимое с E95, которое обеспечивает упрощенную и безопасную автоматизацию всего цикла тестирования пластин.

Области применения

• Высокая мощность
