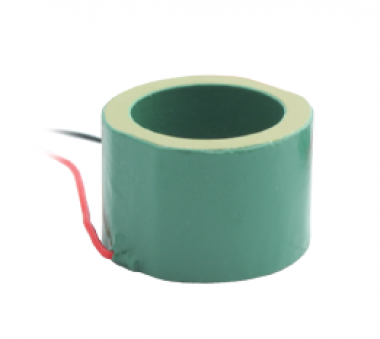

Низковольтные пьезо стеки обладают отличными эксплуатационными характеристиками, подходят для научных экспериментов и промышленного

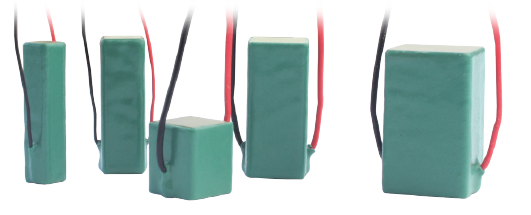

применения. Пьезоэлементы включают в себя структуры квадратной и кольцевой формы, с различными размерами и смещениями для
удовлетворения потребностей различных приложений. Специальный изоляционный материал обеспечивает максимальную отдачу динамических
характеристик в тяжелых условиях.

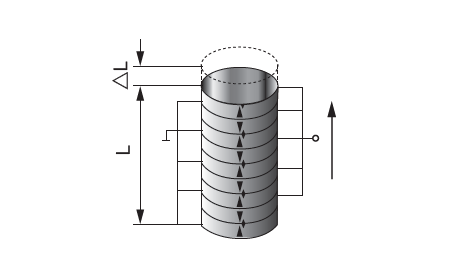

Конструкция
Температура
Рабочая температура: -50~+100°C (в зависимости от смолы).
Если >100°C, производительность PZT будет снижен.а
Выше температуры Кюри, пьезоприводы будут постоянно деполяризованы.
Характеристики материала
Материал: PZT
Относительная диэлектрическая проницаемость εref: 5400
Коэффициент потерь: 200×10-4
Коэффициент сцепления: KP=0.62, K31=0.34, K33=0.68
Пьезокоэффициент: d31=-290pm/V, d33=+635pm/V
Эласт.соответствие: S33E=18.1×10-12м²/Н, S11E=14.8×10-12м²/Н
Постоянная частоты: Радиальная=2040м/сек, Толстотная=1800м/сек,
Поперечная = 1410 м/с,
Продольная=1370м/с
Коэффициент качества (резонанс): 70
Плотность: 8г/см³
Температура Кюри: 150°C
Удельная теплоемкость: 380 Вт/°К кг
Теплопроводность: около 1,5 Вт/м-К (в осевом направлении)
Вышеупомянутые параметры могут значительно изменяться в
зависимости от напряженности рабочего электрического поля.
Покрытие
Правила наименования моделей
Применение
применения. Пьезоэлементы включают в себя структуры квадратной и кольцевой формы, с различными размерами и смещениями для
удовлетворения потребностей различных приложений. Специальный изоляционный материал обеспечивает максимальную отдачу динамических
характеристик в тяжелых условиях.
Конструкция
Температура
Рабочая температура: -50~+100°C (в зависимости от смолы).
Если >100°C, производительность PZT будет снижен.а
Выше температуры Кюри, пьезоприводы будут постоянно деполяризованы.
Характеристики материала
Материал: PZT
Относительная диэлектрическая проницаемость εref: 5400
Коэффициент потерь: 200×10-4
Коэффициент сцепления: KP=0.62, K31=0.34, K33=0.68
Пьезокоэффициент: d31=-290pm/V, d33=+635pm/V
Эласт.соответствие: S33E=18.1×10-12м²/Н, S11E=14.8×10-12м²/Н
Постоянная частоты: Радиальная=2040м/сек, Толстотная=1800м/сек,
Поперечная = 1410 м/с,
Продольная=1370м/с
Коэффициент качества (резонанс): 70
Плотность: 8г/см³
Температура Кюри: 150°C
Удельная теплоемкость: 380 Вт/°К кг
Теплопроводность: около 1,5 Вт/м-К (в осевом направлении)
Вышеупомянутые параметры могут значительно изменяться в
зависимости от напряженности рабочего электрического поля.
Покрытие
| Цвет | Толщина | Рабочая температура | Примечание |
| Зеленый | 0.5mm | 25~80°C, при более низкой температуре покрытие трескается |
Защитный эффект может эффективно предотвращать влагу и легкие удары |
| Серый | 50μm | -50~100°C, при -269°C производительность значительно снижается, около 5% от производительности при комнатной температуре |
Может использоваться в условиях вакуума и низких температур после замены на совместимый с вакуумом проводник |
| Черный | ≈100μm | -50~100°C, при -269°C, производительность значительно снижается, около 5% от производительности при комнатной температуре |
Предназначен для использования в вакууме при сверхнизких температурах |
Правила наименования моделей
Применение
- Растягивание волокон
- Активный контроль
- вибрации
- Пьезораспределительный
- клапан
- Точное позиционирование
- Пьезодеформируемое
- зеркало
- Пьезозахват
- Настройка лазерного
- резонатора
