Технические данные

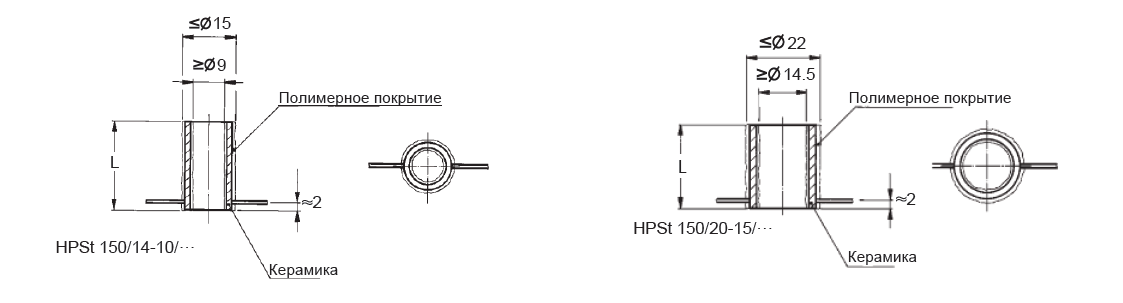

Чертежи
Крепление
Для крепления пьезоэлемента можно использовать
эпоксидный клей. Клеевой слой должен быть тонким и не
может быть нанесен на боковую сторону пьезостекла.
Рекомендуемые контроллеры
Применение
| Модели | Цвет покрытия |
Размеры[1] OD-ID/L [mm] |
Макс./Ход[[2] [μm]±15% |
Эл. емкость [μF]±20% |
Жесткость [N/μm]±10% |
Резонансная частота [kHz]±20% |
Блокиру- ющая сила [N] |
| HPSt150/14-10/12H | Серый | 14.1-9.9/13.5 | 16/12 | 2.6 | 250 | 75 | 4500 |
| HPSt150/14-10/12L | Зеленый | 15-9/13.5 | |||||
| HPSt150/14-10/25H | Серый | 14.1-9.9/27 | 30/25 | 5.2 | 120 | 22 | 4500 |
| HPSt150/14-10/25L | Зеленый | 15-9/27 | |||||
| HPSt150/20-15/12H | Серый | 20.1-14.9/13.5 | 16/12 | 5 | 450 | 75 | 8000 |
| HPSt150/20-15/12L | Зеленый | 21-14/13.5 | |||||
| HPSt150/20-15/25H | Серый | 20.1-14.9/27 | 32/25 | 10 | 230 | 22 | 8000 |
| HPSt150/20-15/25L | Зеленый | 21-14/27 | |||||
| HPSt150/20-15/40H | Серый | 20.1-14.9/40.5 | 50/40 | 15 | 150 | 15 | 8000 |
| HPSt150/20-15/40L | Зеленый | 21-14/40.5 |
Чертежи
Крепление
Для крепления пьезоэлемента можно использовать
эпоксидный клей. Клеевой слой должен быть тонким и не
может быть нанесен на боковую сторону пьезостекла.

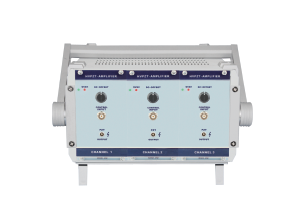

Рекомендуемые контроллеры
| E01.A3 | E52 | E53 |
 |
 |
 |
| 1~3 канала Аналоговое и программное управление Открытое/ сервоуправление пр. ток до 291/58 мА |
Сервоуправление 1 канал Аналоговое управление Открытое/сервоуправ- ление пр. ток до 300 мА |
1 канал Аналоговое и программное управление Открытое/сервоуправ- ление пр. ток до 60 мА |
Применение
- Растягивание волокон
- Точное позиционирование
- Активный контроль вибрации
- Пьезозахват
