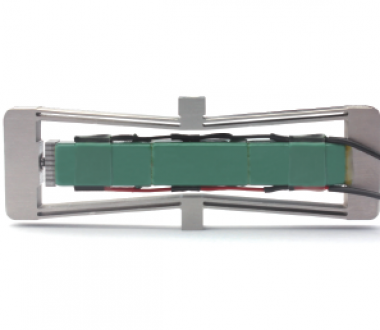

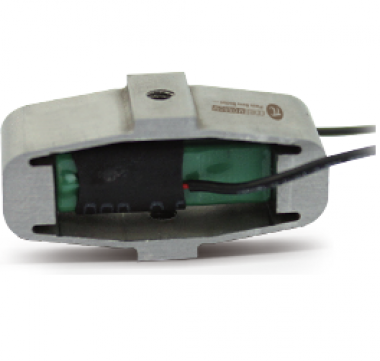

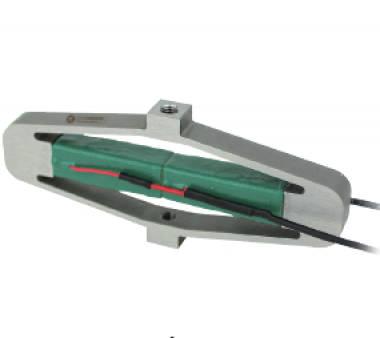

Пьезопривод с усилением

Усиленный пьезопривод - это привод, который усиливает и выдает смещение, создаваемое низковольтными пьезоэлементами,
предварительно нагруженными механической усиливающей структурой.
Усиливающая структура представляет собой механическую оболочку, а ее материалом обычно является сталь. Помимо
обеспечения оптимизированного усилия предварительного натяжения пьезоэлементов она также защищает пьезоэлементы от
растягивающих усилий, которые могут вызвать необратимое повреждение или даже полный вывод из строя. Усиленная
механическая структура также предоставляет пользователю механический интерфейс, который легко интегрировать.

Характеристики

• Перемещение от 30 мкм до 2 мм
• Блокирующее усилие до 540Н
• Резонансная частота без нагрузки до 3900 Гц
• Наноразмерное разрешение

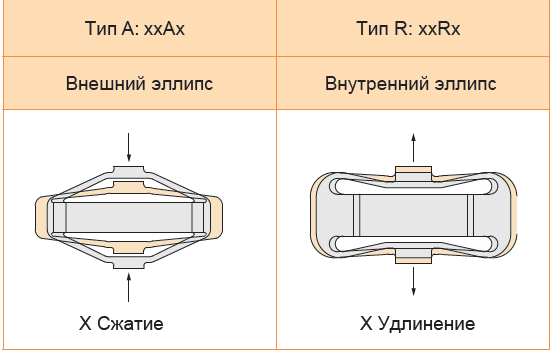

Принцип

Пьезо стеки производят деформацию и смещение вдоль
основнной (длинной) оси, а эллиптическая механическая
структура усиливает и выводит смещение в направлении
короткой оси.

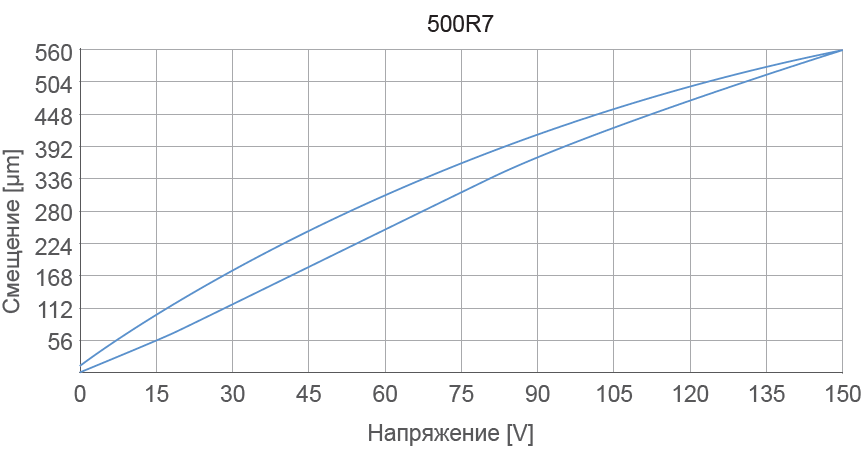

Напряжение в зависимости от хода

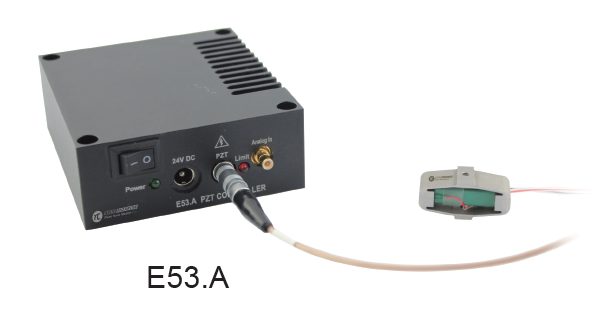

Рекомендуемый контроллер



Применение

Сканирование зондом, позиционирование оптических зеркал, оптический переключатель, затвор, тестирование пластин,
астрономия, позиционирование фокуса, настройка резонатора лазера, соединение и деформация волокна, деформация FBG,
измельчитель, интерферометр, обработка поршня, демпфирование, динамическое управление, клапаны, струйная технология,
и т.д.

Технические данные Тип A

Тип	Активные оси	Ход [μm]±20%	Блокирующая сила [N]	Жесткость [N/μm]±20%	Эл. емкость [μF]±20%	Резонансная частота без нагрузки [Hz]±20%	Материал	Сенсор
30A2	X	30	6	0.2	0.075	3150	сталь	опционально
35A2	X	35	9	0.26	0.17	1900	сталь	опционально
40A5	X	40	7.6	0.19	1.8	3900	сталь	опционально
50A2	X	50	7	0.14	0.125	2000	сталь	опционально
60A5	X	60	43.2	0.72	1.8	2500	сталь	опционально
70A5	X	70	49	0.7	1.8	900	сталь	опционально
80A5	X	80	32	0.4	1.8	700	сталь	опционально

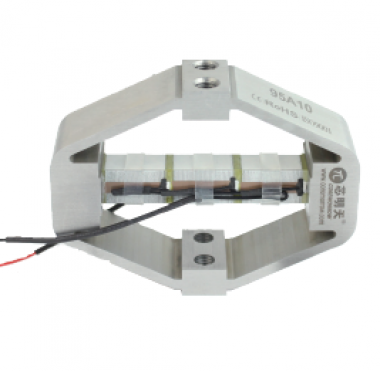

95A10	X	95	540	5.7	21.6	350	сталь	опционально
100A5	X	100	67.0	0.67	3.6	1850	сталь	опционально
100A7	X	100	155.0	1.55	7.2	1950	сталь	опционально
115A10	X	115	253	2.2	21.6	1050	сталь	опционально
120A14	X	120	54	0.45	29	400	сталь	опционально
125A5	X	125	25	0.2	3.6	1150	сталь	опционально
130A5	X	130	7.8	0.06	1.8	900	сталь	опционально
150A5	X	150	39.0	0.26	3.6	1250	сталь	опционально
180A5	X	180	18	0.1	3.6	750	сталь	опционально
200A5	X	200	20.0	0.1	3.6	850	сталь	опционально
200A10	X	200	60	0.3	21.6	600	сталь	опционально
230A10	X	230	59.8	0.26	43	200	сталь	опционально
240A5	X	240	12	0.05	3.6	600	сталь	опционально
300A10	X	300	69	0.23	21.6	450	сталь	опционально
400A5	X	400	16.0	0.04	3.6	470	сталь	опционально
400A7	X	400	16	0.04	10.8	300	сталь	опционально
500A10	X	500	22.5	0.045	43	390	сталь	опционально
550A14	X	550	126.5	0.23	130	210	сталь	опционально
700A	X	600	3.6	0.006	10.8	530	сталь	опционально
900A10	X	720	36	0.05	43	280	сталь	опционально
1000A14	X	800	112	0.14	130	220	сталь	опционально
1500A10	X	1200	12	0.01	43	160	сталь	опционально
2000A10	X	1600	11.2	0.007	43	190	сталь	опционально

Технические данные Тип R

Тип	Активные оси	Ход [μm]±20%	Блокирующая сила [N]	Жесткость [N/μm]±20%	Эл. емкость [μF]±20%	Резонансная частота без нагрузки[Hz]±20%	Материал	Сенсор
40R5	X	40	46.4	1.16	1.8	2200	сталь	опционально
100R7	X	100	80	0.8	7.2	530	сталь	опционально
150R5	X	117	48.2	0.412	3.6	900	сталь	опционально
500R7	X	500	15.0	0.03	10.8	260	сталь	опционально

* Номинальный ход при 0~150 В, максимальный ход при -20~150 В. Рекомендуемое напряжение 0~120 В для длительной и
высоконадежной работы.

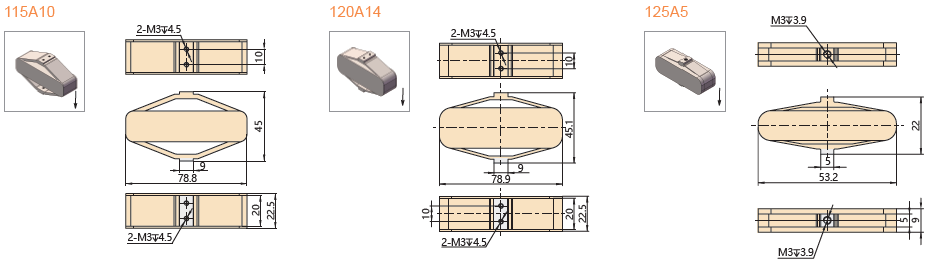

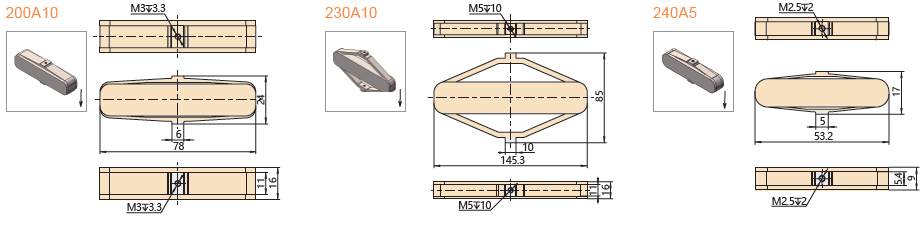

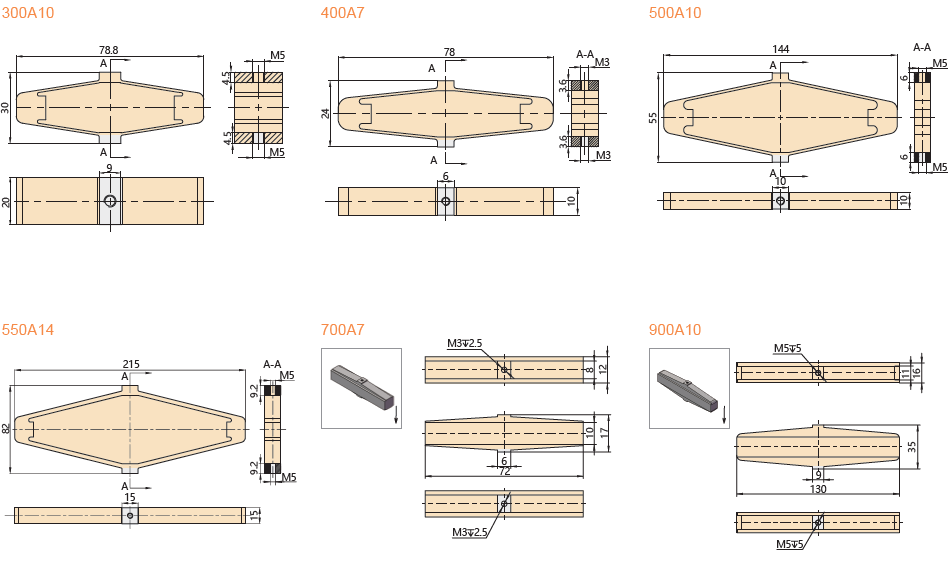

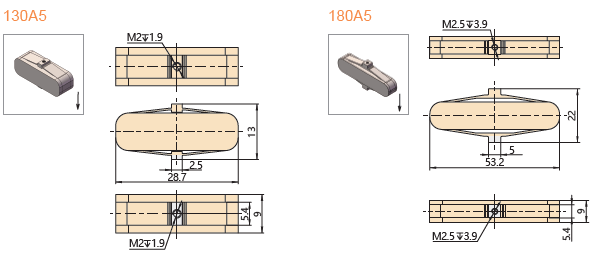

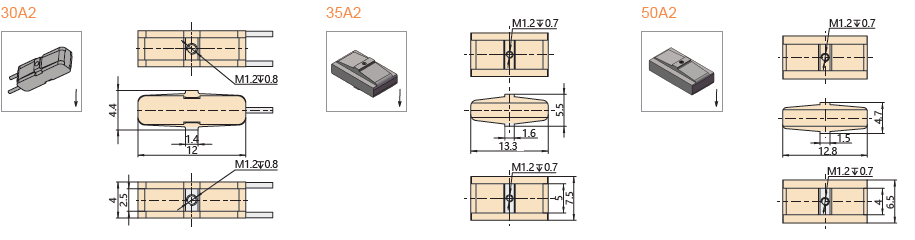

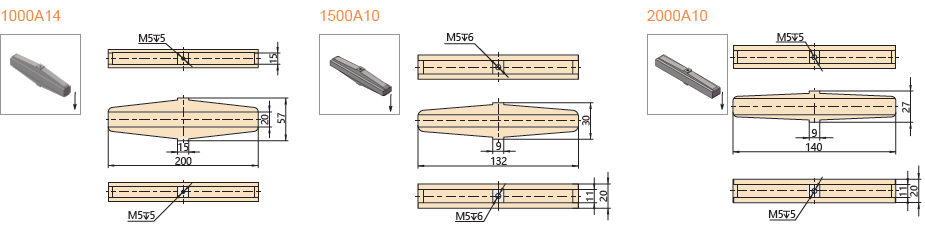

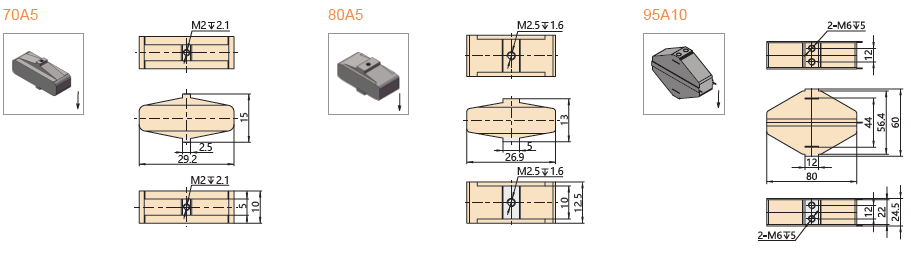

Чертежи
