Пьезопривод сдвига / Стек

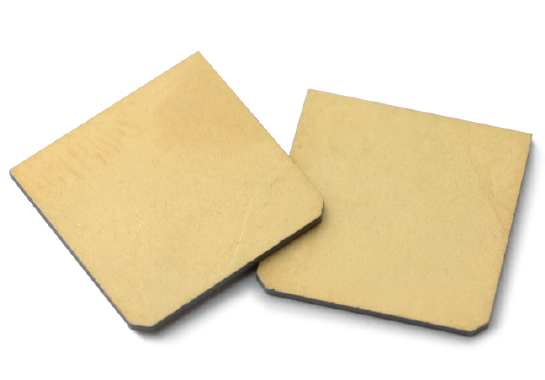

Пьезопривод сдвига

Конструкция пьезорежущего привода очень компактна, толщина составляет всего 0,5 мм, а резонансная частота достигает
1750 кГц. Он использует пьезоэлектрический эффект d15, чтобы заставить пьезорежущий привод генерировать смещение
сдвига путем подачи биполярного напряжения. Смещение одного привода может достигать 1,5 мкм. Верх и низ - это
электроды. Его можно укладывать штабелями для формирования многомерного движения или получения более длительного
хода.

Электрод и Направление движения

Электроды: Приводы сдвиговых пластин имеют электроды
на верхней и нижней поверхностях.
Направление движения: Положительное напряжение на
одном электроде приводит к относительному смещению
этого электрода в сторону скоса кромки.

Верхний и нижний электроды одинаковы, поверхность
положительного электрода движется в направлении фаски.

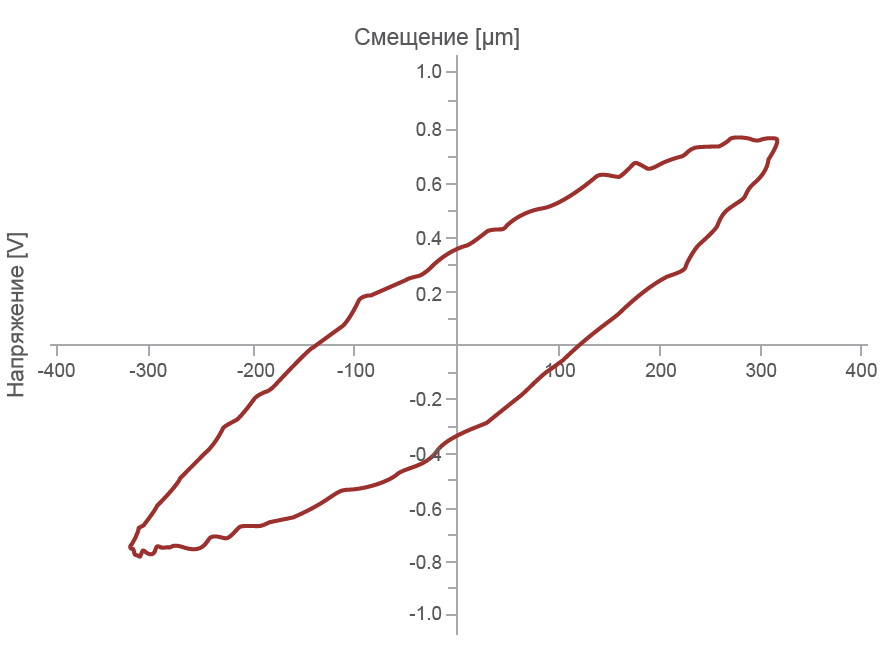

Кривая сдвига


Пьезоконтроллер для привода сдвига

1 канал, выход -320V~+320V, возможно аналоговое или
цифровое управление (с помощью программного
обеспечения).

Нагрузки

Данные сдвиговые пластины обычно испытываются под
давлением 3,5МПа. Пьезоэлементы могут выдерживать
высокие давления сжатия (>50МПа), однако на практике мы
не рекомендуем прикладывать к сдвиговым элементам
давление более 5МПа (то есть 20Н для CASP01, 125Н для
CASP02, 500Н для CSAP03). Это связано с тем, что
небольшие дефекты на контактных поверхностях могут
привести к концентрации напряжений и разрушению
элемента. Если требуется высокое давление, мы
рекомендуем использовать контактные поверхности (как на
сдвиговой пластине, так и на конструкции) с повышенной
плоскостностью.

Установка

Пьезокерамический лист может быть неподвижно
установлен с помощью механического зажима или клеевого
соединения. При использовании механического зажима
рекомендуется сила предварительного натяжения 1~3МПа,
которая действует на всю поверхность керамики. При
использовании клея для склеивания рекомендуется
эпоксидный клей.

Технические данные

Модель	Длина L [mm]	Ширина W [mm]	Высота H [mm]±0.05	Скос [mm]	Макс. напряжение [V]	Ход[μm]* ±20%	Эл. емкость [nF]±15%	Резонанс [kHz]±20%
CSAP01	2(±0.1)	2(±0.1)	0.5	0.2×45°	≥ ±320V	1.5	0.13	1750
CSAP02	5(±0.1)	5(±0.1)	0.5	0.5×45°	≥ ±320V	1.5	0.83	1750
CSAP03	10(±0.2)	10(±0.2)	0.5	1×45°	≥ ±320V	1.5	3.32	1750
CSAP04	15(±0.3)	15(±0.3)	0.5	1.5×45°	≥ ±320V	1.5	7.47	1750
050005	5(±0.15)	5(±0.15)	1.12(±0.1)	0.5×45°	≥ ±500	≥ 3	0.75	800

*: При напряжении -320V~+320V. Макс. рабочая температура до 200°C. Предлагается без вывода.
