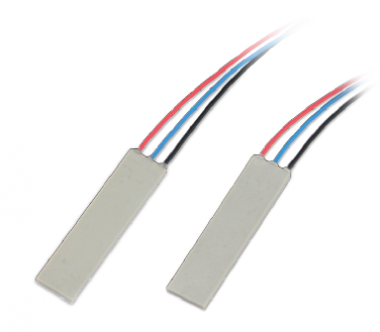

Пьезогиб

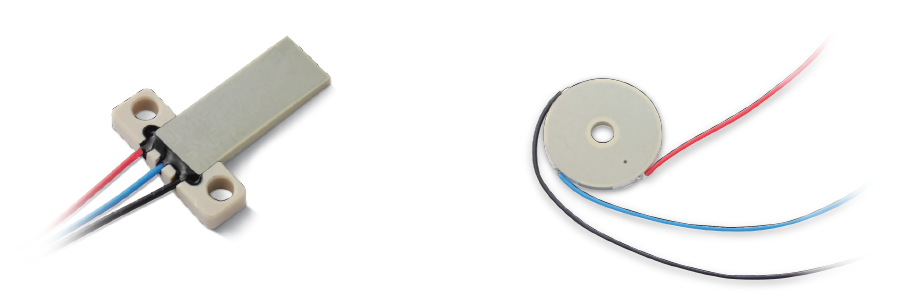

Пьезогибы делятся на квадратные и кольцевые пьезогибы. Один конец квадратных пьезогибов закреплен и приводится в
действие пьезоконтроллером, другой конец пьезогибов будет качаться вверх и вниз. Его возможно использовать только в
одном направлении, качая вверх или вниз. После фиксации внешнего края кольцеобразных пьезогибов и последующего
приложения напряжения, положение центрального внутреннего диаметра будет перемещаться вверх и вниз.

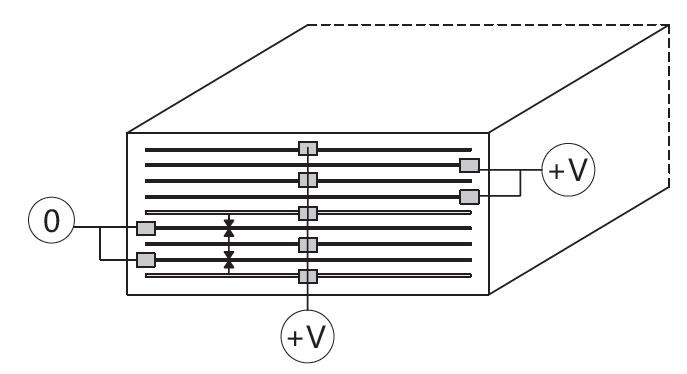

Конструкция


Пьезогибочный станок использует поперечный
пьезоэлектрический эффект d31. При использовании в
статическом состоянии он будет демонстрировать
очевидные характеристики ползучести, поэтому
пьезогибочный станок в основном используется для
динамических применений. Многослойные пьезогибочные
устройства изготавливаются путем укладки и совместного
обжига многослойной пьезогибочной керамики. Его
выходная сила намного больше, чем у обычных биморфов.

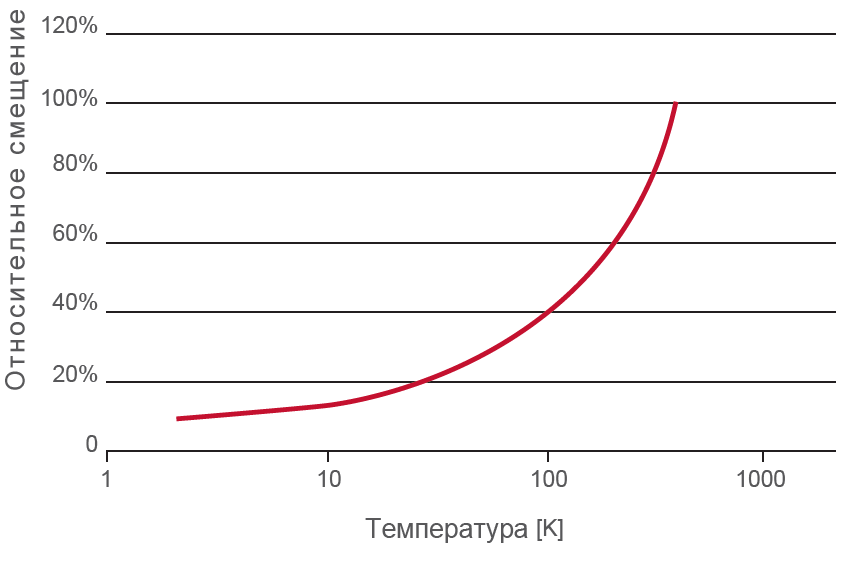

Рабочая температура

Максимальная рабочая температура гибочного листа из
пьезоэлектрической керамики может достигать 150°C, а
минимальная рабочая температура может достигать
нескольких K. При низких температурах производительность
гибочных листов пьезоэлектрической керамики снижается
примерно на 10% по сравнению с работой при комнатной
температуре. Если использование производится
динамически при низкой температуре, низкотемпературный
провод следует заменить.


Рабочая частота

Когда пьезогибы используются при 100% ходе,
максимальная рабочая частота намного меньше 1/3
резонансной частоты.

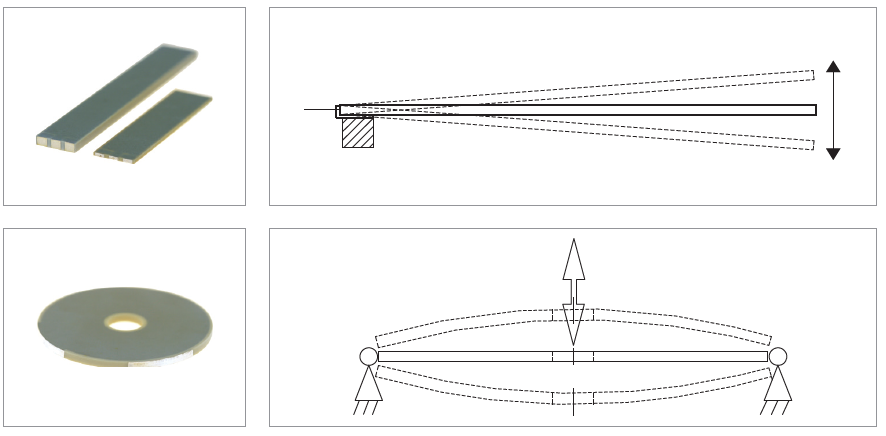

Направление движения

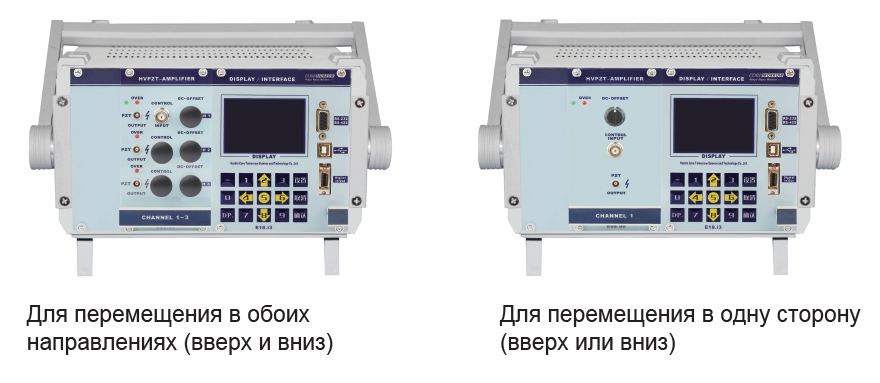

Пьезоконтроллеры для пьезогибов
