Характеристики
Примечание: Вышеуказанные параметры измеряются с помощью пьезоконтроллеров E00. Максимальное управляющее
напряжение может составлять -20 ~ 150 В; Для длительного использования с высокой надежностью рекомендуемое
управляющее напряжение составляет 0 ~ 120 В.
Чертеж
- Линейное перемещение до 7μm
- Небольшой вес
- Длина растяжения около 14 мкм для одного однооборотного волокна
- Напряжение привода 0~120V/150V
- Подходит для устройств по растяжению волокна, таких как оптический фазовый сдвиг, оптическая задержка и т.д.
| Тип | H01.9 | Единицы измерения |
|---|---|---|
| Активные оси | X | |
| Номинальный диапазон движения | 7 | μm±20% |
| Длина растяжения волокна | 14 | μm±20% |
| Радиус изгиба волокна | 4.5 | mm |
| Витки волокна | 4 | витки |
| Управляющее напряжение | 0~150 | V |
| Разрешение разомкнутого контура | 0.1 | nm |
| Эл. Емкость | 0.18 | μF±20% |
| Материал | Сталь | |
| Масса | 25 | g±5% |
Примечание: Вышеуказанные параметры измеряются с помощью пьезоконтроллеров E00. Максимальное управляющее
напряжение может составлять -20 ~ 150 В; Для длительного использования с высокой надежностью рекомендуемое
управляющее напряжение составляет 0 ~ 120 В.

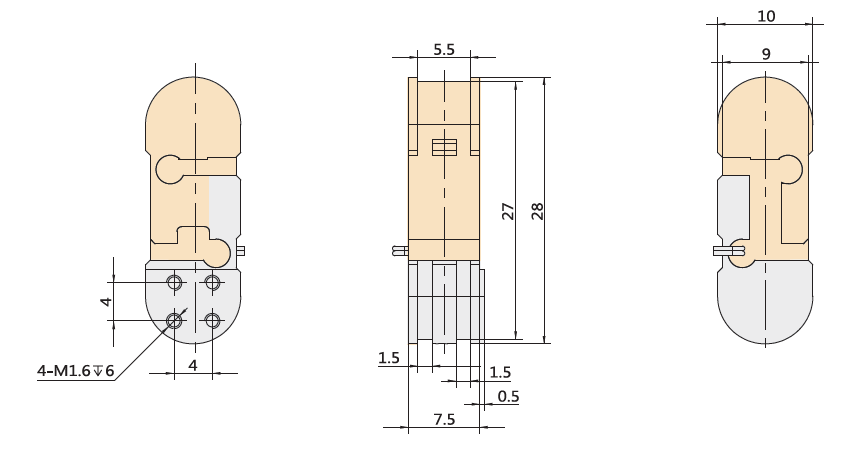

Чертеж
