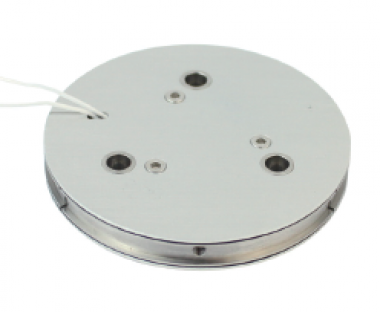

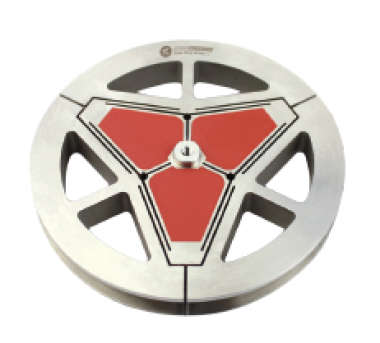

Пьезоволоконная растяжка H01 предназначена для оптического волокна. Принцип ее работы заключается в том, что под
действием трех пьезо стеков, расположенных под углом 120 градусов, происходит расширение шарнирной структуры и
вытягивание оптическое волокна, намотанного на канавку под кромкой внешнего диаметра.
Пр. Расчет мощности
Формулы динамического применения пьезоволоконных
растяжителей:
P: Пр. мощность (W)
Up-p: возрастание напряжения от пика к пику (V)
f: Частота выхода (Hz) C: Эл. Емкость (F)
При отсутствии теплоотвода Пр.мощность должна
составлять ≤5 Вт. В динамическом приложении, если Пр.
мощность более 5 Вт, необходимо установить радиатор на
внешнюю оболочку. Температура внешней оболочки не
должна превышать 60°C. В противном случае пьезо стеки
будут повреждены.
Смещение в зависимости от напряжения
Технические данные
* Максимальное управляющее напряжение -20 ~ 150V,
рекомендуемое напряжение 0 ~ 120V для длительной и
высоконадежной работы. Технические данные измеряются
пьезоконтроллером серии E00.
Намотанное оптическое волокно
Чертежи
Другие решения для растяжения волокна
Пьезо стеки
При подаче напряжения на пьезо стек он будет вытяги-
ваться в направлении поляризации, на 1,5‰ от длины
пьезоэлемента. Волокно может быть прикреплено к
поверхности пьезо стека или к обоим концам. Когда пьезо
стек находится в вытянутом состоянии, волокно
растягивается равномерно.
Пьезо стеки Конструкция для растяжения волокон
Оптическое волокно равномерно намотано вокруг
неподвижного подвижного конца, а пьезо стек соединен с
контроллером через разъем. Когда сигнал напряжения
подается на пьезо стек, он вытягивается, тем самым
подталкивая подвижный конец к перемещению и увеличивая
расстояние между подвижным и неподвижным концом для
растяжения волокна. Длина растяжения зависит от
смещения используемого пьезо стека.
Трубчатые пьезокомпоненты
Когда напряжение подается на трубчатый пьезокомпонент,
он расширяется в направлении поляризации (радиально),
поэтому оптическое волокно, намотанное вокруг внешней
поверхности, может растягиваться.
Мы предлагаем широкий ассортимент трубчатых
пьезокомпонентов стандартного размера, а также
нестандартных размеров и материалов.
Предупреждение
1. Оптическое волокно изготовлено из стекловолокна. При
намотке волокна, пожалуйста, будьте осторожны, не
прикасайтесь к оголенному волокну, чтобы волокно не
повредило кожу.
2. При намотке волокна усилие должно использоваться
должным образом, и волокно должно быть намотано на
поверхность в естественном плотном состоянии, без
скольжения.
3. При намотке волокна волоконный массив должен быть
однородным и плотным для того, чтобы способствовать
равномерному растяжению волокна.
4. При закреплении волокна с помощью клея мы
рекомендуем использовать высокопрочный эпоксидный клей,
который мог бы закрепить волокно, не влияя на растяжение
волокна. Объем клея должен быть соответствующим.
действием трех пьезо стеков, расположенных под углом 120 градусов, происходит расширение шарнирной структуры и
вытягивание оптическое волокна, намотанного на канавку под кромкой внешнего диаметра.
Пр. Расчет мощности
Формулы динамического применения пьезоволоконных
растяжителей:
P: Пр. мощность (W)
Up-p: возрастание напряжения от пика к пику (V)
f: Частота выхода (Hz) C: Эл. Емкость (F)
При отсутствии теплоотвода Пр.мощность должна
составлять ≤5 Вт. В динамическом приложении, если Пр.
мощность более 5 Вт, необходимо установить радиатор на
внешнюю оболочку. Температура внешней оболочки не
должна превышать 60°C. В противном случае пьезо стеки
будут повреждены.

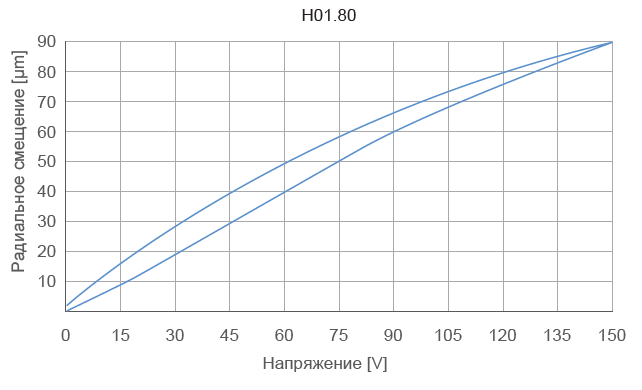

Смещение в зависимости от напряжения
Технические данные
| Тип | H01.80 | H01.20 | H01.6 | Единицы измерения |
|---|---|---|---|---|
| Движение | Радиальное расширение | |||
| Диапазон движения (0~120V) Радиально | 64 | 15 | 5.6 | μm±20% |
|
Диапазон движения |
336 | 80 | 28 | μm±20%, Cal. |
| Диапазон движения (0~150V)Радиально | 80 | 18.5 | 7 | μm±20% |
| Диапазон движения Волокно/окружность (0~150V) |
420 | 100 | 35 | μm±20%, Cal. |
| Разрешение Радиально | 4 | 1 | 0.5 | nm |
| Разрешение Волокно/окружность | 20 | 5 | 2.5 | nm, Cal. |
| Радиальная макс. блокирующая сила | 160 | 600 | 250 | N |
| Резонансная частота без нагрузки | 740 | 3975 | 9500 | Hz±20% |
| Жесткость | 3 N/ | 30 | 30 | N/μm±20% |
| Эл. Емкость | 5.4 | 5.4 | 1.2 | μF±20% |
| Материал | Сталь | Сталь | Титан, al | |
| Масса | 220 | 280 | 60 | g±5% |
| Размер | Ø80×14 | Ø80×19.5 | Φ55×8 | mm |
* Максимальное управляющее напряжение -20 ~ 150V,
рекомендуемое напряжение 0 ~ 120V для длительной и
высоконадежной работы. Технические данные измеряются
пьезоконтроллером серии E00.
Намотанное оптическое волокно

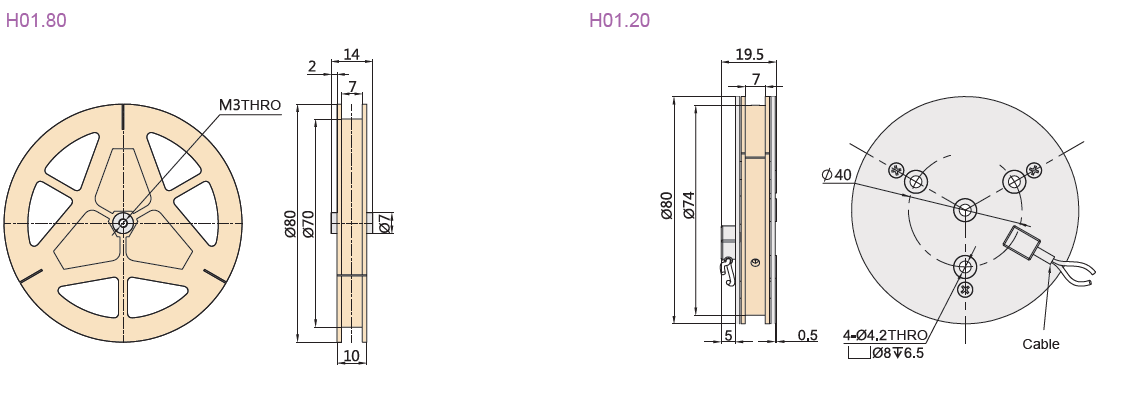

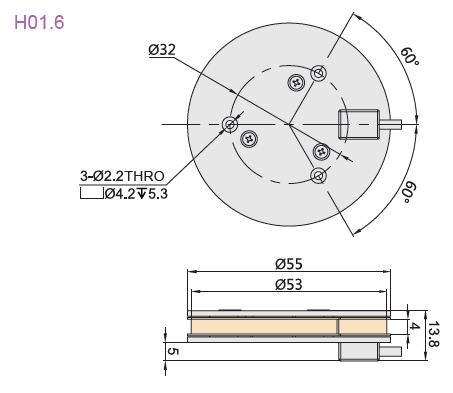

Чертежи
Другие решения для растяжения волокна

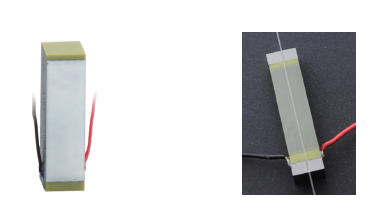

Пьезо стеки
При подаче напряжения на пьезо стек он будет вытяги-
ваться в направлении поляризации, на 1,5‰ от длины
пьезоэлемента. Волокно может быть прикреплено к
поверхности пьезо стека или к обоим концам. Когда пьезо
стек находится в вытянутом состоянии, волокно
растягивается равномерно.

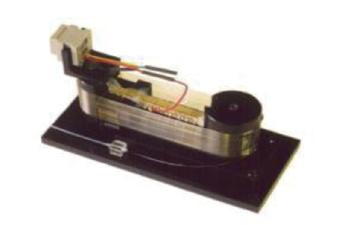

Пьезо стеки Конструкция для растяжения волокон
Оптическое волокно равномерно намотано вокруг
неподвижного подвижного конца, а пьезо стек соединен с
контроллером через разъем. Когда сигнал напряжения
подается на пьезо стек, он вытягивается, тем самым
подталкивая подвижный конец к перемещению и увеличивая
расстояние между подвижным и неподвижным концом для
растяжения волокна. Длина растяжения зависит от
смещения используемого пьезо стека.

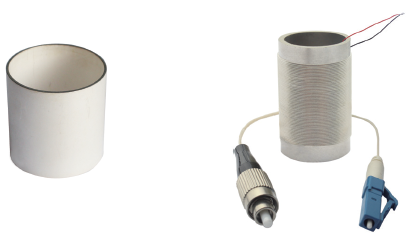

Трубчатые пьезокомпоненты
Когда напряжение подается на трубчатый пьезокомпонент,
он расширяется в направлении поляризации (радиально),
поэтому оптическое волокно, намотанное вокруг внешней
поверхности, может растягиваться.
Мы предлагаем широкий ассортимент трубчатых
пьезокомпонентов стандартного размера, а также
нестандартных размеров и материалов.
Предупреждение
1. Оптическое волокно изготовлено из стекловолокна. При
намотке волокна, пожалуйста, будьте осторожны, не
прикасайтесь к оголенному волокну, чтобы волокно не
повредило кожу.
2. При намотке волокна усилие должно использоваться
должным образом, и волокно должно быть намотано на
поверхность в естественном плотном состоянии, без
скольжения.
3. При намотке волокна волоконный массив должен быть
однородным и плотным для того, чтобы способствовать
равномерному растяжению волокна.
4. При закреплении волокна с помощью клея мы
рекомендуем использовать высокопрочный эпоксидный клей,
который мог бы закрепить волокно, не влияя на растяжение
волокна. Объем клея должен быть соответствующим.
