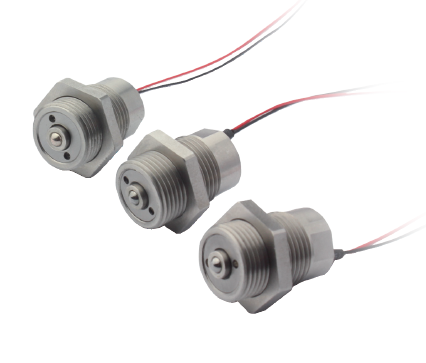

Предварительно нагруженные пьезоприводы с резьбой для переднего крепления

Предварительно нагруженный пьезопривод M14 и M22 с резьбой для переднего крепления имеет резьбу на корпусе. Он прост в установке и
закреплении с помощью внешнего механического винта. В основном используется для отклонения луча, оптической регулировки, регулировки
объектива, приложений для углового перемещения и т.д. Для обеспечения высокой жесткости пьезопривод использует стопорную гайку.

Характеристики

• С резьбой для переднего крепления
• Быстрая реакция
• Блокирующее усилие до 1200N
• Линейное нанометровое движение
• Смещение до 114μm
• Доступно для изготовления на заказ

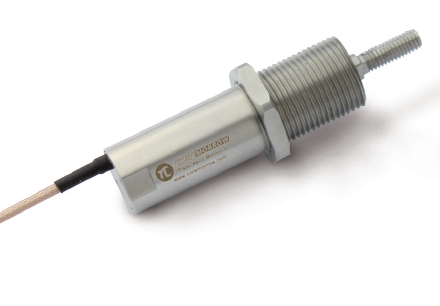

Резьба для переднего крепления

Размер резьбы на корпусе M14 составляет M14 × 1, а длина резьбы
составляет 20 мм. Размер резьбы может быть настроен
индивидуально.

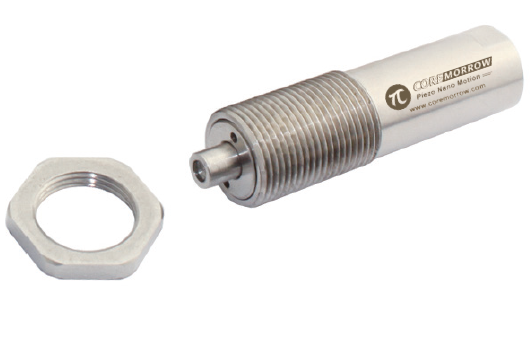

Крепежная гайка
Имеется стандартная контргайка с приводом для увеличения жесткости.

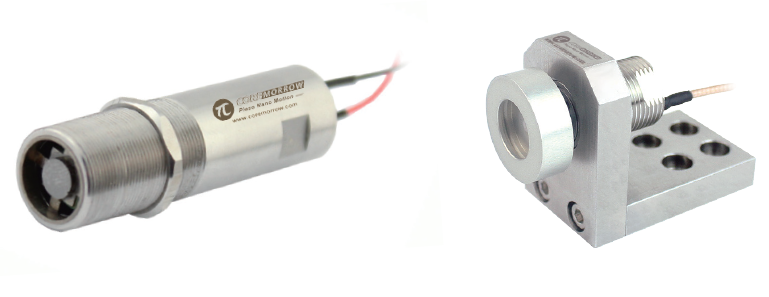

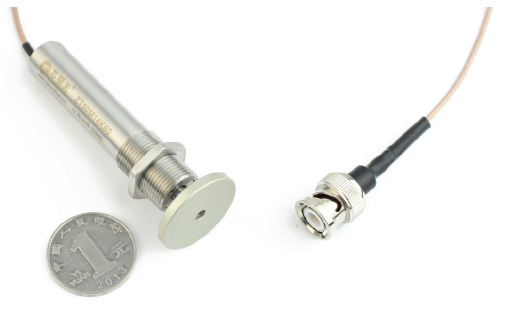

Подключение нагрузки

Плоская, сферическая, внутренняя резьба, внешняя резьба
являются необязательными и доступны для заказ.

Грубая и тонкая регулировка

Внешняя резьба на корпусе используется для установки и
грубой регулировки. При подаче напряжения пьезопривод
может следовать сигналу напряжения для создания
удлинения, сжатия и возвратно-поступательного движения с
наноразмерной точностью.

Изготовление на заказ

Нестандартные размеры, подключение, смещение, напряжение и
т.д. могут быть изготовлены в соответствии с вашими
спецификациями.

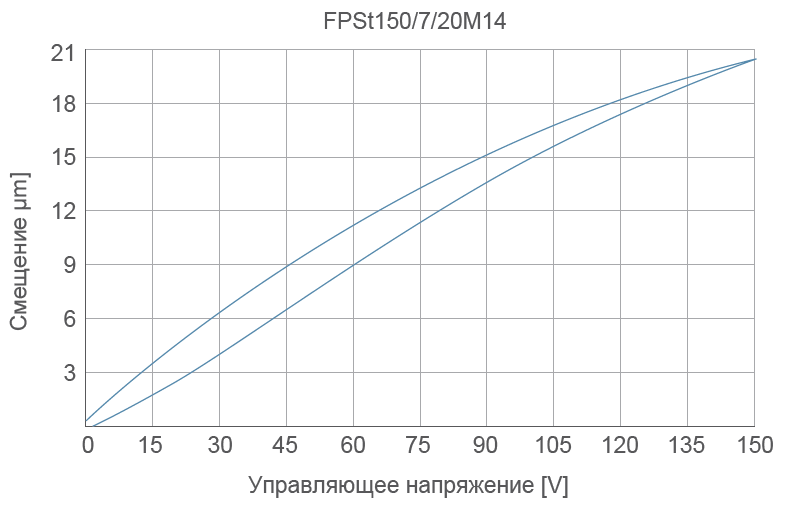

Зависимость напряжения от смещения

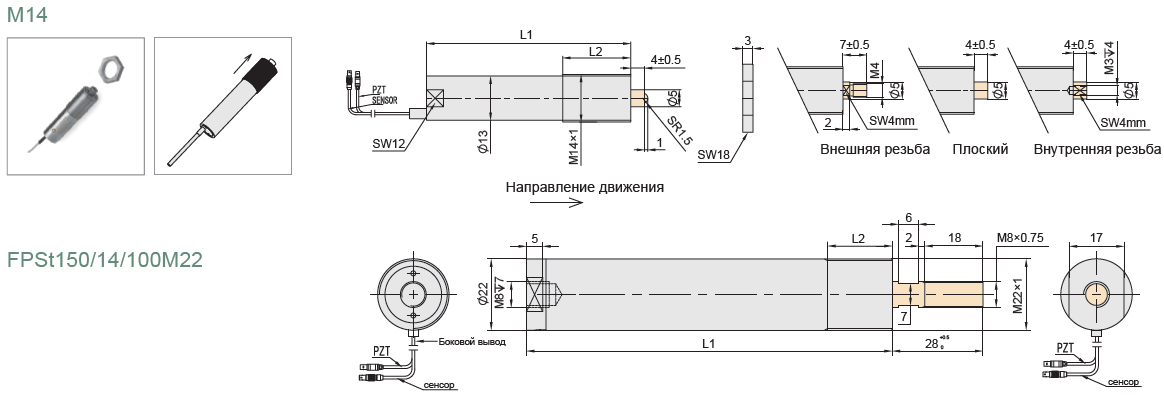

Чертежи

Технические данные

Тип	Замкнутый контур: заканчивается на S  Разомкнутый контур: заканчивается на K	Ход* [μm]±10%	Жесткость [N/μm]±20%	Толкающие и тянущие усилия [N]	Эл. емкость [μF]±10%	Резонансная частота [kHz]±20%	Длина L1 [mm]±0.3	Длина L2 [mm]
FPSt150/7/7 M14		9	120	1200/200	0.7	40	21	15
FPSt150/7/20 M14		19	60	1200/200	1.8	30	28	20
FPSt150/7/40 M14		38	25	1200/200	3.6	20	46	20
FPSt150/7/60 M14		57	15	1200/200	5.4	15	64	20
FPSt150/7/80 M14		76	12	1200/200	7.2	12	82	20
FPSt150/7/100 M14		95	10	1200/200	9	10	100	20
FPSt150/7/120 M14		114	8	1200/200	11	8	118	20
FPSt150/14/100 M22		95	40	4700/700	39	10	113	20

* При 0 ~ 150V рекомендуемое напряжение 0 ~ 120V для высоконадежной и длительной работы.
Доступен индивидуальный заказ. Установочное усилие предварительной нагрузки < 20 % от усилия блокировки.

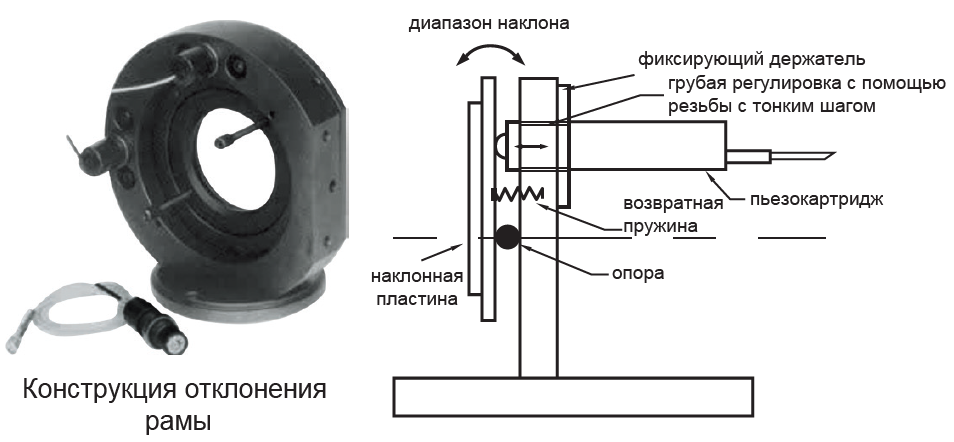

Применение зеркального отклонения

Пьезоэлектрический привод с наружной резьбой используется
для регулировки двухосевой оправы объектива, тонкая резьба на
внешней оболочке установлена и жестко отрегулирована, а
пьезоэлектрический привод в действии внутренней
пьезокерамики регулируется с точностью до нанометра, что
может быть использовано для лазерного резонатора.


Рекомендуемые контроллеры

E53.A	E63.A	E63.C
1 канал Разомкнутый контур Аналоговое управление Пр. текущий 60mA	1 канал Разомкнутый контур Аналоговое управление Пр. текущий 20mA	1 канал Разомкнутый контур Программное управление Пр. текущий 2mA
Примечание: Подробные параметры см. в разделе "Пьезоэлектрический керамический контроллер".
