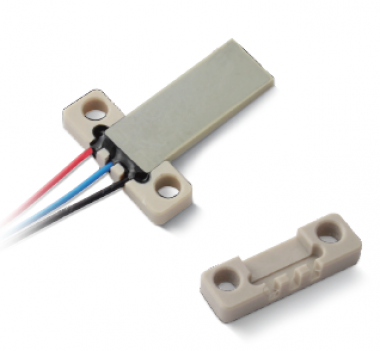

Приводы для гибочных плит

Технические данные

Модель	Длина L [mm]	Ширина W [mm]±0.15	Высота H [mm]±0.1	Макс. напряжение [V]	Ход [μm]±15%	Эл. емкость [nF]±15%	Жесткость [N/μm]±20%	Блок. сила [N]±20%	Резонансная частота без нагрузки [Hz]±20%
NAC2221	21(±0.45)	7.8	0.7	±100 or 200	±210	2×110	0.0062	1.34	>730
NAC2222	21(±0.45)	7.8	1.3	±100 or 200	±140	2×220	0.0308	5.00	>1300
NAC2223	21(±0.45)	7.8	1.8	±100 or 200	±100	2×330	0.0647	9.50	>1880
NAC2224	32(±0.65)	7.8	0.7	±100 or 200	±560	2×180	0.0016	0.82	>275
NAC2225	32(±0.65)	7.8	1.3	±100 or 200	±375	2×360	0.0065	3.00	>490
NAC2226	32(±0.65)	7.8	1.8	±100 or 200	±260	2×540	0.0205	5.80	>705
NAC2227	50(±1)	7.8	0.7	±100 or 200	±1490	2×300	0.0003	0.51	>100
NAC2228	50(±1)	7.8	1.3	±100 or 200	±1000	2×600	0.0019	1.90	>180
NAC2229	50(±1)	7.8	1.8	±100 or 200	±700	2×900	0.0046	3.60	>265
017591	10 (±0.2)	5	0.7	±100 or 200	±40	2×31	0.039	1.56	3850
017592	10 (±0.2)	5	1.3	±100 or 200	±27.5	2×63	0.229	6.3	6900

Примечание: масса NAC2221 составляет около 0,9 г, NAC2222 - около 1,7 г, NAC2228 - около 4 г, NAC2229 - около 5,5 г.
Вес свинца и материала паяного соединения составляет около 1~2 г, длина свинца - 20 см.

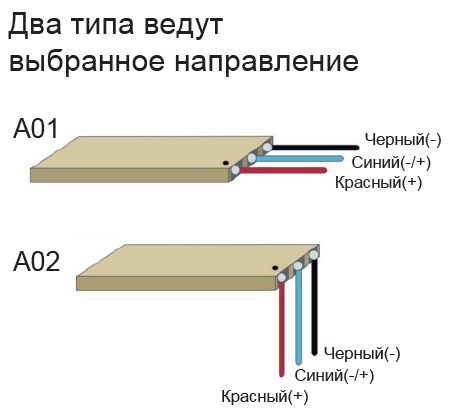

Инструкция по управлению
Управление пластинами гибочного привода может
осуществляться с помощью:

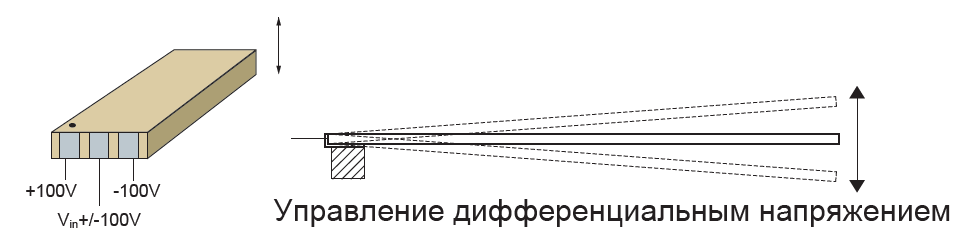

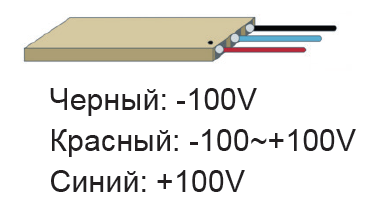

Управления дифференциальным напряжением. В этом
режиме изгибом можно управлять как вверх, так и вниз.
Подача +100V на положительный электрод, -100V на
отрицательный электрод и напряжение Vin на средние
электроды, например -100 В<Vin<100 В. Если 0V<Vin<100V.
Если -100В<Vin<0В, пластина будет изгибаться вниз.

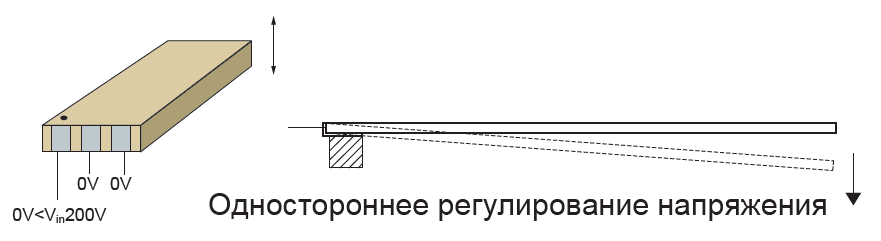

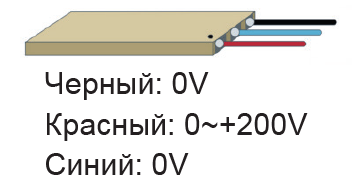

Управление напряжением с одной стороны:
В этом режиме можно управлять изгибом только с одной
стороны. Подача 0V на отрицательный и средний электрод и
до 200V на положительный электрод.

Пример	Соединение	Контроль	Ход
NAC2227		3 канала, где, Канал 1: -100~100V выход Канал 2: +100V выход Канал 3: -100V выход
		1 канал, выход 0~200V

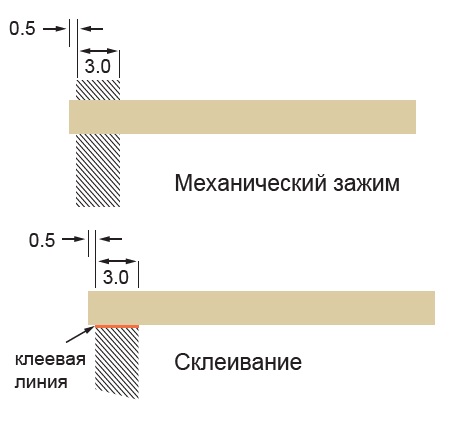

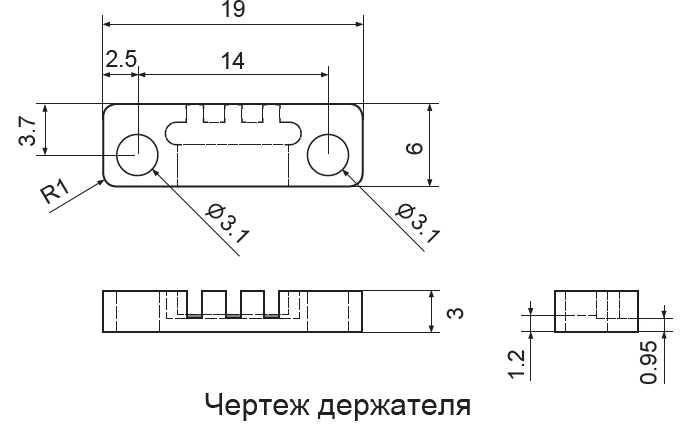

Установка и крепление
