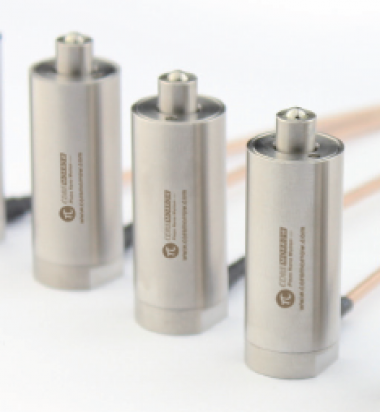

Низковольтные пьезоприводы с предварительной нагрузкой

Низковольтный пьезопривод имеет внутри предварительно
загруженный низковольтный пьезоэлемент, а снаружи
защищен цилиндрическим корпусом из нержавеющей стали.
Предварительно нагруженный пьезопривод может
выдерживать определенное тяговое усилие и подходит для
применения с высокой нагрузкой и высокой динамикой.

Характеристики

• Наноразмерное разрешение
• Дополнительный датчик с замкнутым контуром
• Перемещение 190 мкм
• Блокирующее усилие до 25000N

Замкнутый контур и разомкнутый контур

Предварительно нагруженные пьезоприводы выпускаются в вариантах с разомкнутым контуром (без датчика обратной связи по положению) и
замкнутым контуром (встроенный датчик обратной связи по положению). В режиме разомкнутого контура разрешение бесконечно высокое,
ограниченное только шумом контроллера, а также имеет гистерезис и ползучесть. В модели с замкнутым контуром гистерезис, ползучесть и
нелинейность исключены, чтобы сделать ее линейной.

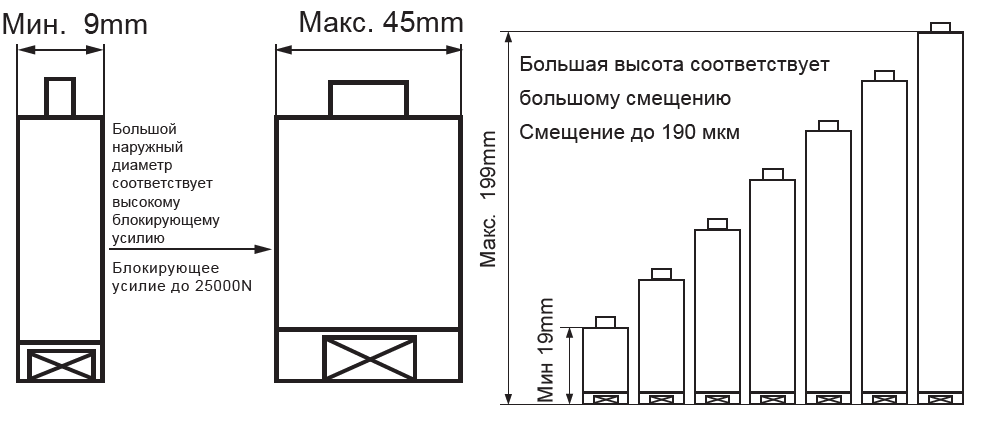

Диаметр в зависимости от силы; Высота в зависимости от хода


Особое внимание

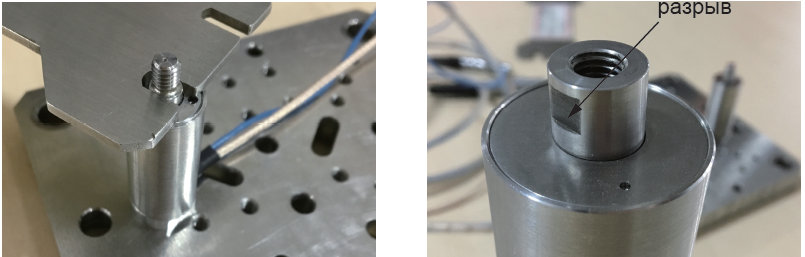

Перед установкой нагрузки, пожалуйста, зажмите зазор плоскогубцами, чтобы вращение подвижного конца не повредило внутренний пьезоэлемент.

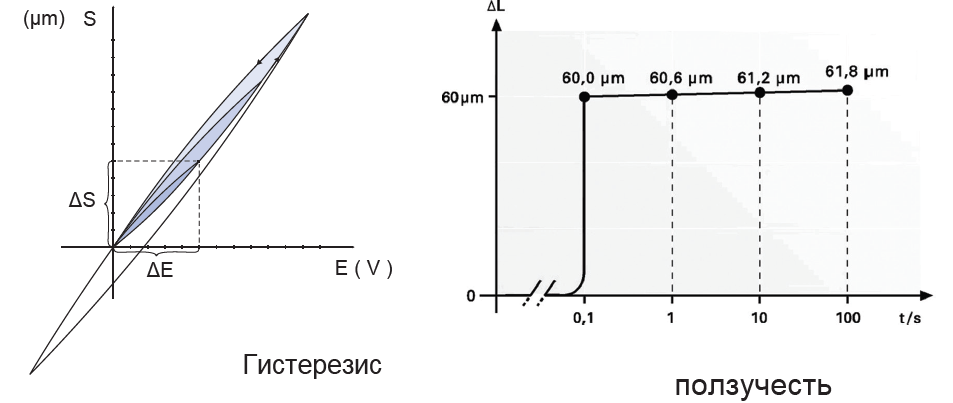

Гистерезис и ползучесть

Примечания: Нелинейность исключена в режиме замкнутого контура.\

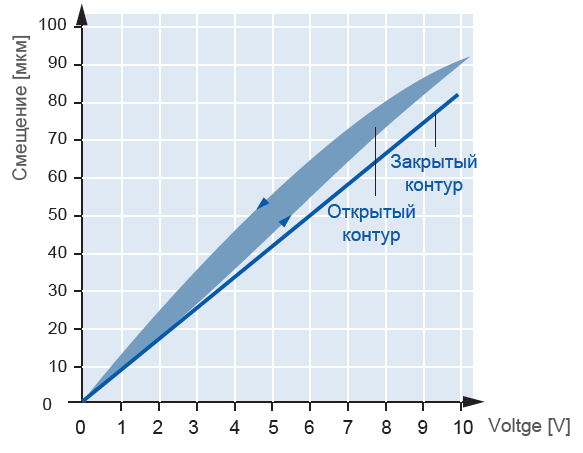

Замкнутый контур для высокой точности



Линейность замкнутого контура 0,1%F.S., повторяемость 0,05%F.S.

Рекомендуемые контроллеры

E01	E53	E63.C
1~9 каналов аналогово-цифровых Постоянный ток разомкнутого/ замкнутого контура: 291/58 мА	1-канал аналоговый, цифровой ток разомкнутого/замкнутого контура: 60 мА	1-канал Разомкнутый контур Полоса пропускания программного управления: 700 Гц (-3 дБ)
Примечание: Пожалуйста, смотрите раздел "Пьезоконтроллер" для получения подробной информации.

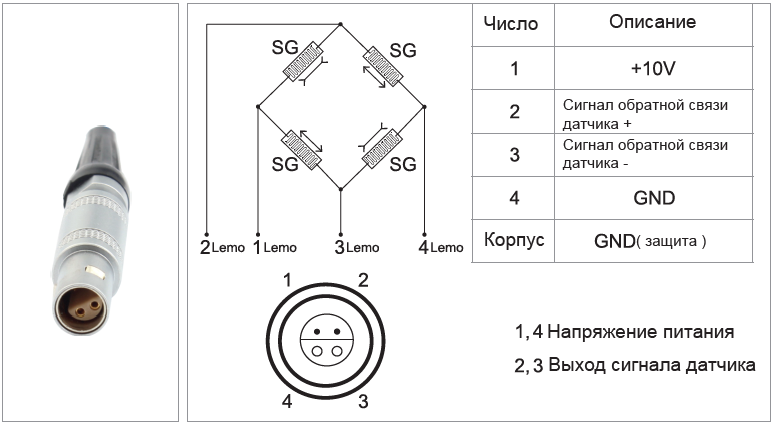

Разъем датчика LEMO

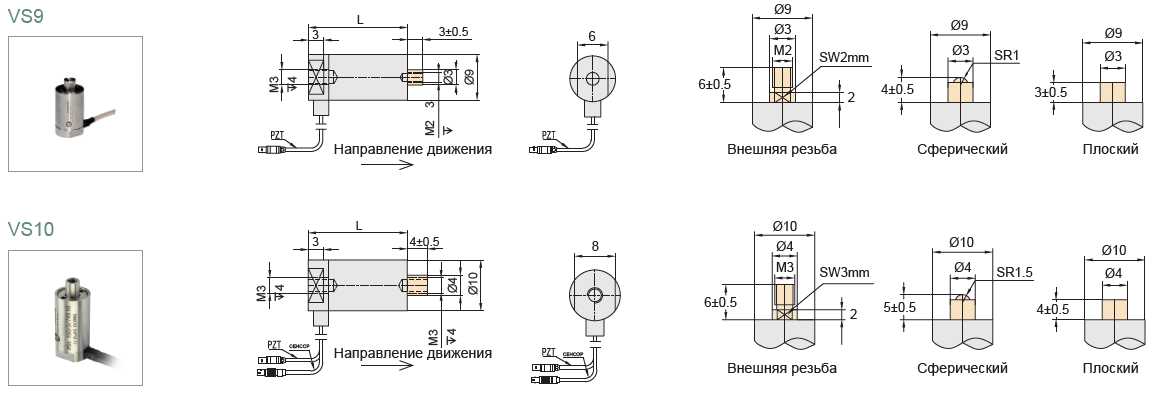

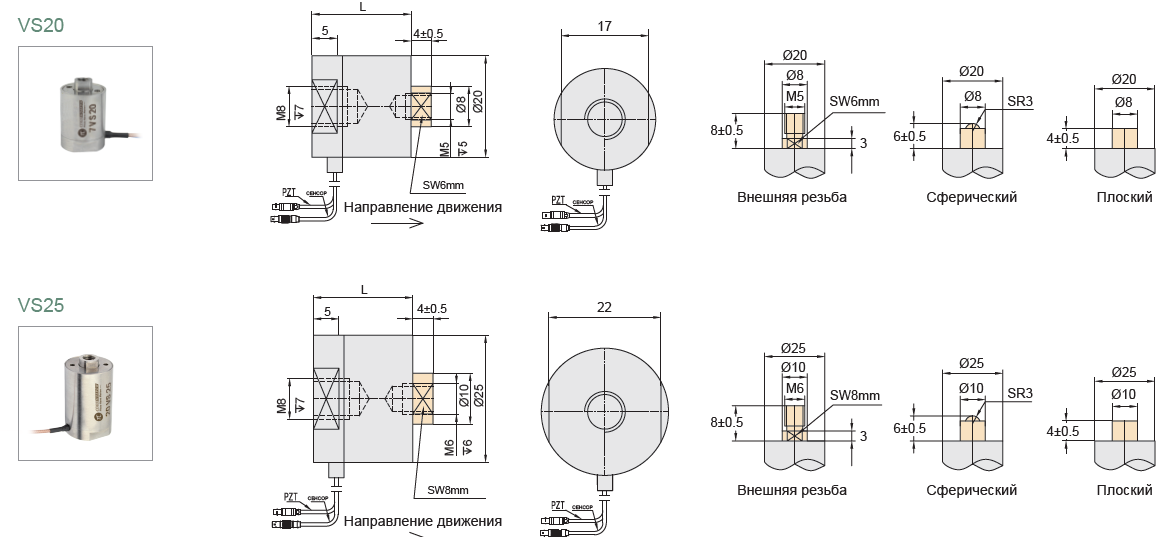

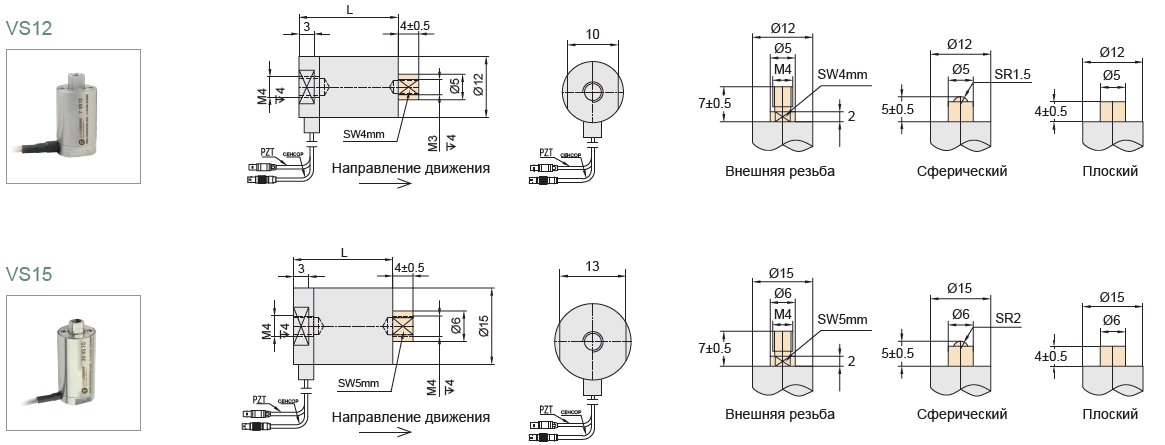

Чертежи



Примечания: Длина кабеля 1,5 м; разъем LEMO; Дополнительный теплоотвод, термостойкость, варианты с открытым /
замкнутым контуром. (VS9 имеет только версию с разомкнутым контуром). Внутренняя резьба по умолчанию.
