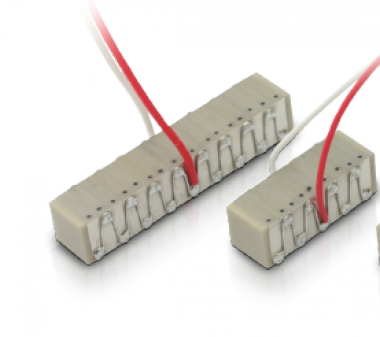

Низковольтная пьезопластина / Кольцевой привод / Стек

Листовая пьезоэлектрическая керамика представляет собой квадратные или кольцевые листы со стандартной толщиной 2 мм.
Максимальное смещение одного чипа может достигать 3,3 мкм.

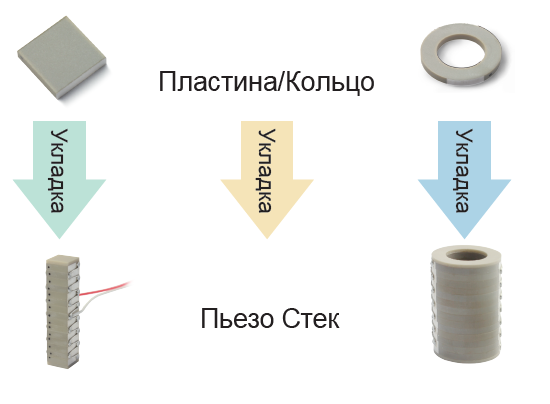

Штабелированная пьезоэлектрическая керамика используется после укладки нескольких пьезоэлектрических керамических
листов и сварки общих электродов. Высота выбирается произвольно. Смещение после укладки является общим смещением
каждого листа. Максимальное значение может достигать 326,7 мкм. Версия UHV (на заказ), выдерживает напряжение до
10-10торр=1,33×10-10мбар.

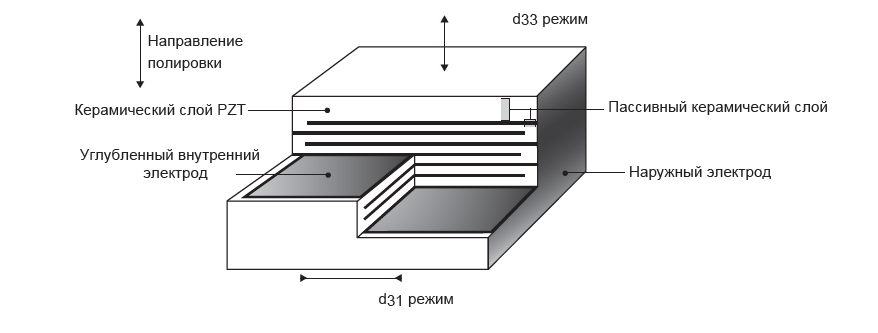

Конструкция



Пьезо Стэк

Примечание: Сверху и
снизу стека находится
изоляционная кера-
мика толщиной 2×1 мм.

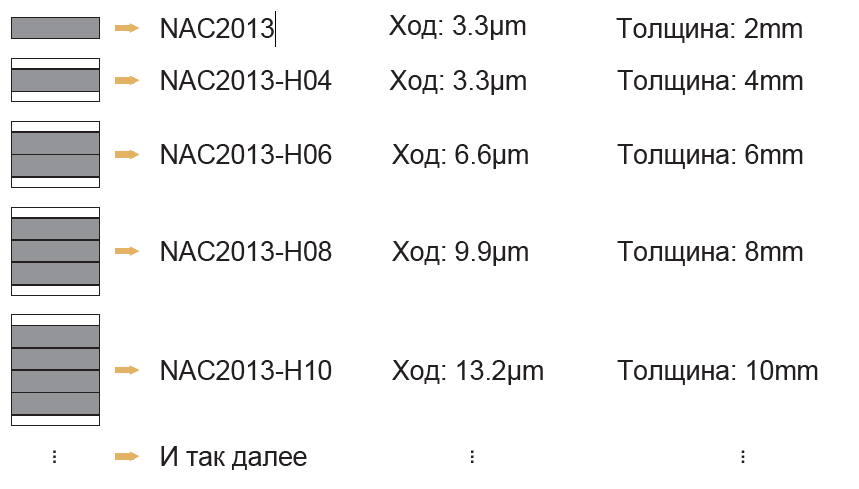

NAC2013 как пример:

Расчет мощности/тока в динамике

Пьезо стек требует питания/тока только во время
динамической работы. Выходной ток усилителя и время
нарастания определяют максимальную рабочую частоту
пьезостека.Синусоидальный средний ток усилителя: Iave =
f×C×Up-p, синусоидальный рабочий пиковый ток: Imax
=π×fmax×C×Up-p, где: Iave: средний ток усилителя, Imax: пиковое
значение тока усилителя, fmax: максимальная рабочая
частота, C: емкость, Up-p: пиковое напряжение питания, f:
рабочая частота.

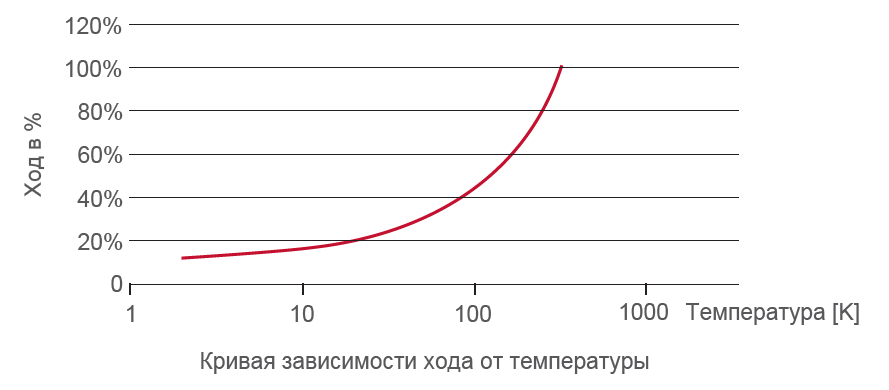

Рабочая температура

Пьезо стек может работать при температуре от 4 мК до 470 к
(200°C). Когда температура превышает 150°C, электрод
может отсоединиться. При использовании в условиях низкой
температуры производительность пьезо стека снижается.
Примерно на 10% при комнатной температуре. При
использовании в динамике при низкой температуре, его
необходимо заменить на низкотемпературный свинец.


Продукция по индивидуальному заказу


Электроды с одной стороны
С диафрагмой
Параллельность 5 мкм
