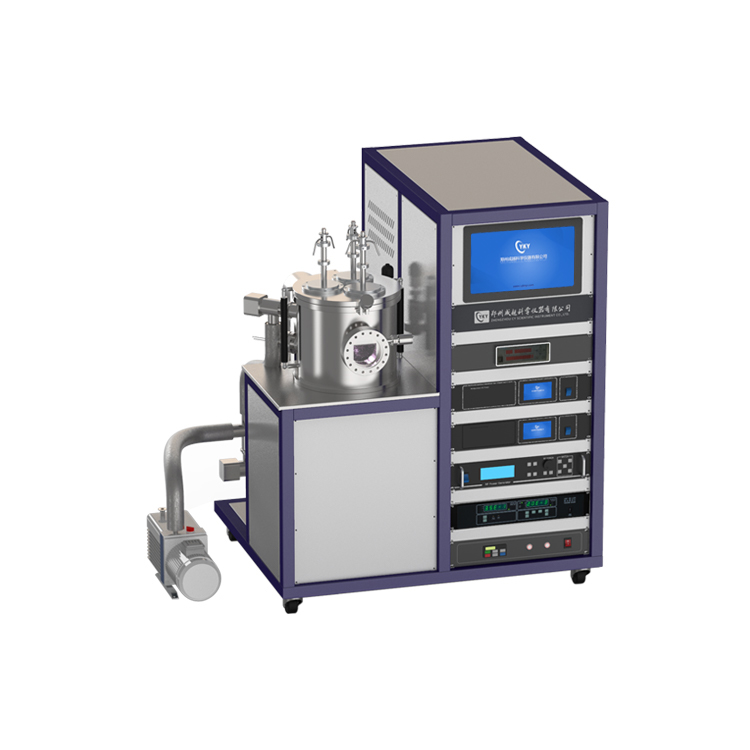

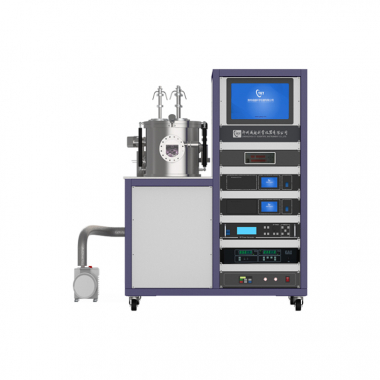

Устройство для нанесения покрытия магнетронным напылением постоянного тока на три мишени - это специальная лабораторная машина для нанесения покрытий, разработанная нашей компанией. Оборудование для нанесения покрытий постоянным током с магнетронным напылением Three targets может использоваться для получения однослойных или многослойных сегнетоэлектрических тонких пленок, проводящих пленок, пленок из сплавов, полупроводниковых пленок, керамических пленок, диэлектрических пленок, оптических пленок и т.д.
Технические характеристики
Устройство для нанесения покрытия магнетронным напылением постоянного тока на три мишени - это специальная лабораторная машина для нанесения покрытий, разработанная нашей компанией. Оборудование для магнетронного напыления с тремя целями постоянного тока может быть оснащено источником питания постоянного тока и источником радиочастотного питания. Мощность варьируется от 500 Вт до 1000 Вт. Может использоваться для получения однослойных сегнетоэлектрических тонких пленок, проводящих пленок, пленок из сплавов, полупроводниковых пленок, керамических пленок, диэлектрических пленок, оптических пленок и т.д.
По сравнению с обычным плазменным напылением, магнетронное напыление обладает преимуществами высокой энергии, высокой скорости, высокой скорости осаждения и низкого повышения температуры образца. Магнетронная мишень оснащена промежуточным слоем с водяным охлаждением. Охладитель воды может эффективно отводить тепло и предотвращать накопление тепла на поверхности мишени, благодаря чему магнетронное покрытие может стабильно работать в течение длительного времени.
Благодаря компактному дизайну достигается баланс объема и производительности, красивый внешний вид и широкие функциональные возможности. Вся машина управляется с помощью сенсорного экрана и встроенной программы нанесения покрытия одной кнопкой, которая проста в эксплуатации и является идеальным оборудованием для получения тонких пленок в лаборатории.
Технические параметры
|
Источник питания |
220 В Переменного тока, 50 Гц |
|
|
Полная мощность |
6 кВт |
|
|
Максимальный вакуум |
5x10-4Pa |
|
|
Параметры таблицы образцов |
Размер |
φ150 мм |
|
Температура нагрева |
Макс. 500 ℃. |
|
|
Контроль температуры |
±1℃ |
|
|
Скорость вращения |
регулируется от 1 до 20 оборотов в минуту |
|
|
Параметры магнетронной напыляющей головки |
Количество |
Размер: 2 дюйма x3 |
|
Режим охлаждения |
Водяное охлаждение, требуется расход 10л /мин |
|
|
Охладитель воды |
10Л/минОхлаждение циркулирующей водой |
|
|
Вакуумная камера |
Размер |
φ300 мм x 340 мм H |
|
Материал |
SUS |
|
|
Окно наблюдения |
φ100 мм |
|
|
Режим открытия |
открытый тип, легко заменяемая мишень |
|
|
Регулятор расхода газа |
Одноканальный, 200 см Ar; |
|
|
Вакуумный насос |
Система молекулярного насоса, перекачивающая 600 л/с |
|
|
Кварцевый вибрирующий толщиномер пленки |
Один комплект, разрешение 0,10 ангстрем |
|
|
Источник питания для распыления |
Источник питания постоянного тока: 500 Вт, подходит для получения металлических пленок |
|
|
Режим работы |
Управление компьютером "все в одном" |
|
|
Габаритные размеры |
1090 мм x 900 мм x 1250 мм |
|
|
Общий вес |
350 кг |
|
|
Модель |
Стоимость, доллары США |
|
CY-MSP300S-3DC |
По запросу |
