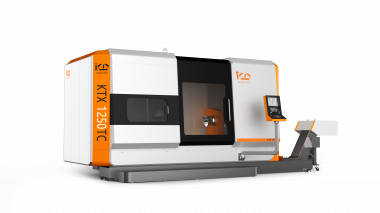

Пятиосевой горизонтальный фрезерно-токарный обрабатывающий центр KTX1250 ТК

Технические характеристики

Пятиосевой горизонтальный фрезерно-токарный обрабатывающий центр представляет собой подвижную колонну с одной маятниковой угловой головкой, двойным шпинделем заготовки и устойчивой рамой или нижней револьверной головкой. Используется конструкция подвижной колонны с плоской наклонной станиной, эффект удаления стружки и смазочно-охлаждающей жидкости лучше, а большинство трубопроводов проходят через внутреннюю часть станины, которая проста в установке, экономит место, а снаружи чистая и красивая.

Он имеет большее рабочее пространство, меньше помех, более высокую жесткость резки и более компактное пространство для установки;

Для обеспечения стабильности резки используется общая структура восьмиугольного плунжера, а распределение напряжений общей структуры восьмиугольного плунжера более равномерное, а жесткость лучше. Шпиндель заготовки имеет поперечную структуру, которая удобна для перемещения центральной рамы к левому концу патрона и удобна для обработки дисковой заготовки.

Инструментальный магазин использует дисковый режим, управляемый одним двигателем и редуктором, который занимает небольшое пространство и имеет быструю скорость смены инструмента; Ультракомпактный фрезерный шпиндель общей длиной 450 мм; Угол поворота оси B составляет 240°.

Двигатель шпинделя инструмента Kede, двигатель шпинделя заготовки, серводвигатель с водяным охлаждением.

Датчик заготовки Kede и лазерный наладчик фрезы.

▲ Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

01 Чугунная кровать

Общая конструкция этого станка разумна, использует высококачественные чугунные материалы и обладает хорошей статической и динамической термической жесткостью; Кровать имеет коробчатую структуру, с разумными ребрами и толстыми ребрами для улучшения статических и динамических энергетических искажений и деформационной способности станины; Станина оснащена линейной направляющей роликового слайдера высокой жесткости для обеспечения высокой точности и стабильности станка, а общая скорость отклика станка высокая, что позволяет обрабатывать его с высокой скоростью и высокой точностью.

02 Фрезерный шпиндель

В этом станке используется ультракороткий электрический шпиндель, а расстояние от носовой поверхности шпинделя до заднего конца шпинделя сокращено до 450 мм; Скорость вращения шпинделя может достигать 12000 об/мин и может быть оснащена дополнительными функциями, такими как центральный выпуск воды и токарно-фрезерный компаунд; При этом расширение серийной продукции осуществляется в соответствии с рыночным спросом.

03 Серводвигатель

В этом станке используется серводвигатель, который может достигать высокой точности управления и имеет высокую удельную мощность; Номинальный диапазон скоростей составляет 1000 об/мин ~ 6000 об/мин, и используются редкоземельные магнитные материалы.

04 Высокая жесткость, высокоточная конструкция оси B

Ось B имеет высокоточную и высоконагруженную подшипниковую конструкцию поворотного стола, моментный двигатель приводится в движение напрямую, ось B достигает высокоточной индексации 0,001 °, а ось B имеет диапазон перемещения 240 °.

05 Инструментальный магазин

Дисковый инструментальный магазин, инструментальный магазин стандартной конфигурации имеет 36 позиций инструмента, интерфейс рукоятки инструмента HSK-A63, инструментальный магазин и станина расположены горизонтально под углом 40 °, что экономит место, шпиндель активно подбирает инструмент, а скорость смены инструмента быстрее; Для удовлетворения потребностей многоинструментального магазина можно выбрать устройства смены инструмента на 60, 80 и 120 цепей, причем цепное устройство смены инструмента использует манипулятор вместо смены инструмента подборщика шпинделя.

Применение

Он подходит для нефтегазовой, строительной, энергетической, аэрокосмической, пластмассовой техники, автомобилестроения, полиграфии, гидравлики и других областей
