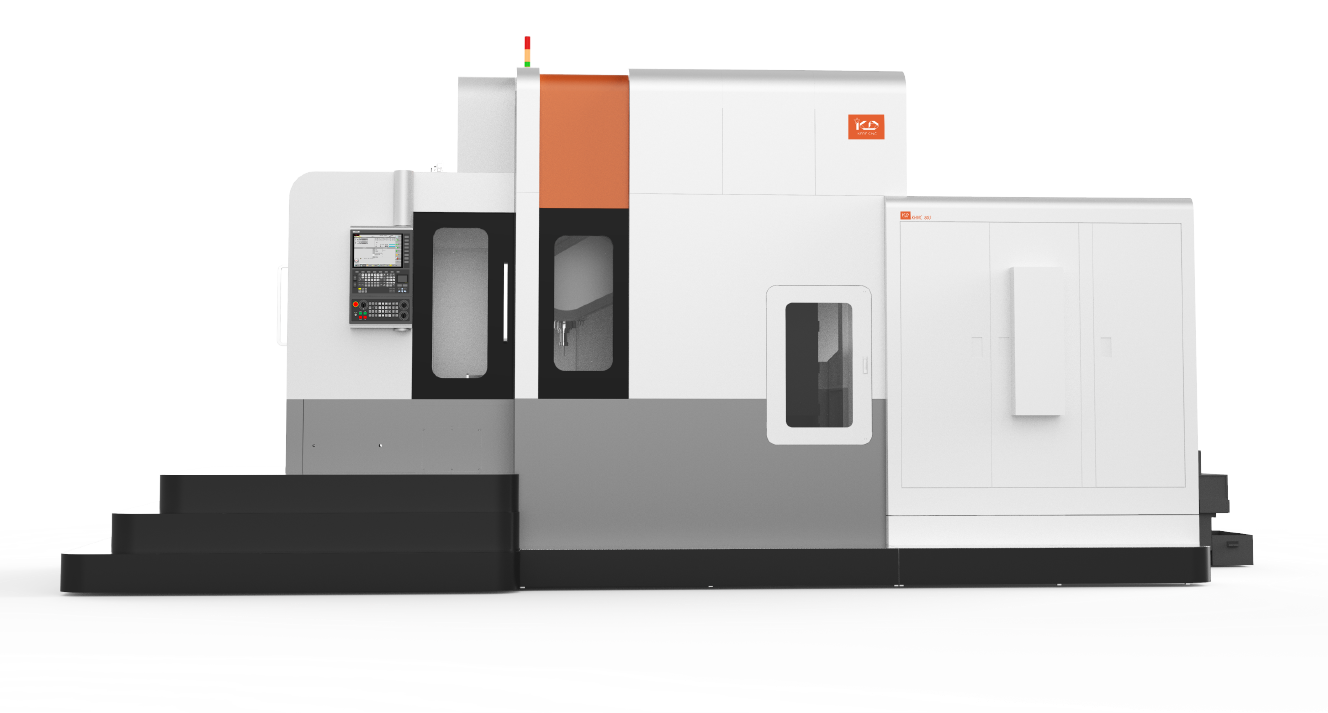

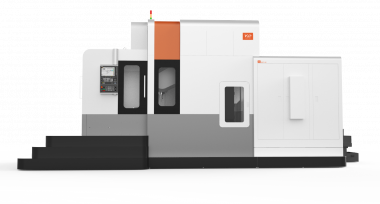

Пятиосевой горизонтальный обрабатывающий центр. Серия KHMC U

Технические характеристики

Пятиосевой горизонтальный обрабатывающий центр серии KHMC U, задействованный в области авиации, аэрокосмической, энергетической, военной и общей промышленности и других областях, является ключевым оборудованием для изготовления сложных профильных деталей, пятисторонней обработки типовых деталей, продукт имеет как горизонтальную, так и вертикальную обрабатывающую мощность, с автоматической системой смены инструмента, малогабаритные изделия могут быть оснащены системой замены паллетного стола, могут удовлетворить основные требования формирования автоматизированных производственных линий в конкретных областях обработки.

▲ Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

01 Основные характеристики продукта

Пятиосевой горизонтальный обрабатывающий центр использует передовую концепцию разработки платформы;

Основная конструкция платформы имеет L-образную структуру стенки, левая и правая движущаяся конструкция большой скользящей пластины реализует движение подачи по оси X, двойной привод верхней и нижней движущейся передней бабки без противовеса реализует движение подачи по оси Y, а передний и задний подвижный верстак реализуют движение подачи по оси Z;

Основные базовые детали спроектированы с термически симметричной структурой, и для оптимизации применяется анализ методом конечных элементов, а основные детали обладают характеристиками высокой точности, высокой жесткости и высокой стабильности.

Специальная конструкция станины обеспечивает достаточный угол отвода стружки, а продукты всей серии платформ реализуют центральное заднее удаление стружки всего станка, а удаление стружки происходит плавно в процессе обработки;

Вся серия продуктов в стандартной комплектации оснащена устройством автоматической смены инструмента ATC, а система инструментальных магазинов большой емкости может быть выбрана для удовлетворения потребностей обработки нескольких процессов и различных характеристик, сокращения вспомогательного времени обработки и повышения эффективности обработки.

02 Конструкционные особенности

Стандартная серия распределительных шпинделей, максимальная скорость шпинделя составляет 18000 об/мин, а максимальный крутящий момент может достигать 312 Нм;

Оси X, Y и Z оснащены роликовыми линейными направляющими, которые обладают характеристиками высокой прочности, низкого уровня шума и трения, высокой жесткости, высокой точности и высокой режущей способности;

Оси X, Y и Z изготовлены из высокоскоростных прецизионных шарико-винтовых пар. Парная конструкция и изготовление в группах для обеспечения точности и стабильности сдвоенных приводов;

Ось B может поворачиваться в диапазоне 360°, а обрабатываемые детали могут загружаться и выгружаться под разными углами, а для автоматической обработки может быть зарезервировано больше интерфейсных решений для загрузки и разгрузки.

03 Поворотная головка по оси A

основные функциональные компоненты собственной разработки;

Оснащенный фирменным шпинделем, нос шпинделя оснащен воздушной завесой шпинделя для предотвращения попадания мусора, обеспечивая точность и срок службы шпинделя. Увеличение срока службы подшипников;

Прецизионная система охлаждения шпинделя используется для уменьшения влияния термической деформации шпинделя на точность обработки;

В оси A используется механизм блокировки под давлением, который имеет большой момент блокировки и стабильную и надежную блокировку;

Он оснащен высокоточным абсолютным угловым энкодером, полным управлением с обратной связью и высокой точностью позиционирования.

04 Поворотный стол по оси B

основные функциональные компоненты собственной разработки;

Принят принцип конструкции привода центра тяжести, на который не влияют изменения качества заготовки. Кооперация со шпинделем для достижения высокоточной обработки многогранных деталей;

Прямой привод крутящего момента, бесступенчатая передача, высокая эффективность, передача с нулевым зазором для удовлетворения потребностей в высоких динамических характеристиках и высокой жесткости обработки;

Он оснащен высокой осевой и радиальной грузоподъемностью, высокой жесткостью при опрокидывании и высокоточным подшипником поворотного стола YRT, который является тяжелым подшипником;

Ось B заблокирована маслом, а момент блокировки большой;

Он оснащен высокоточным абсолютным угловым энкодером, полным управлением с обратной связью и высокой точностью позиционирования.

05 Защита станков

Станок имеет полностью закрытую защиту;

Оси X и Y защищены броней для эффективной защиты внутренних компонентов осей X и Y;

Ось Z защищена телескопическим кожухом из нержавеющей стали;

Защита всей машины обладает такими характеристиками, как хорошая защита и длительный срок службы;

Он эффективно предотвращает попадание железных опилок и охлаждающей жидкости в станок и повреждение направляющей и ходового винта.

Применение

Пятиосевой горизонтальный обрабатывающий центр серии KHMC U подходит для авиационной, аэрокосмической, энергетической, военной и общей промышленности
и является ключевым оборудованием для производства сложных профильных деталей и типовых деталей для пятисторонней обработки.
