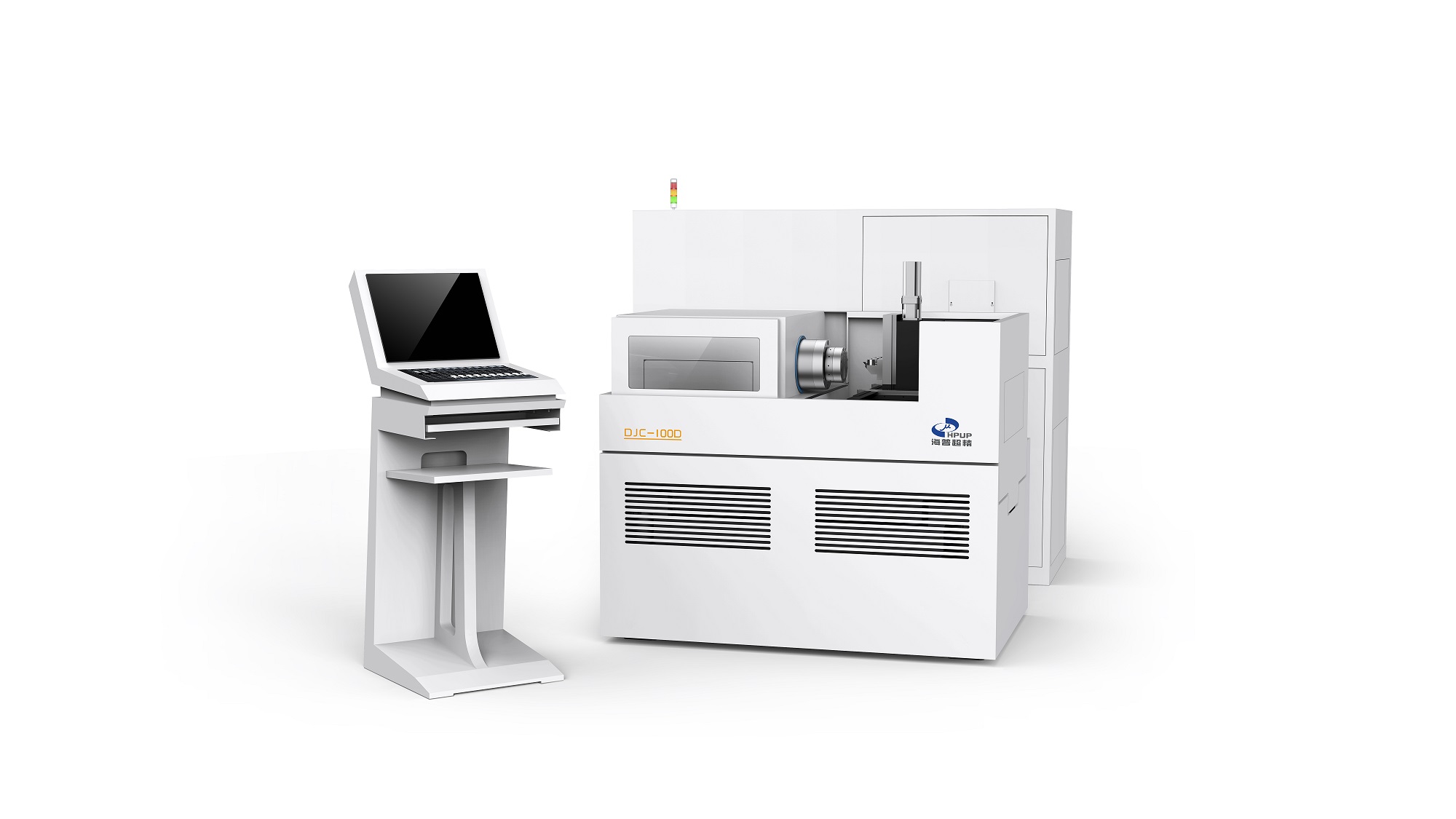

Используется для сверхточного шлифования хрупких и твердых материалов, которым можно шлифовать оптические линзы, формы из вольфрамовой стали для литья, формы из оптического стекла, штифты, втулки и т.д.
Технические параметры
|
Базовая конфигурация |
Сверхточный газогидростатический шпиндель, сверхточная жесткая направляющая с двойным V-образным игольчатым роликом |
||
|
Система управления |
Программируемый контроллер PMAC |
||
|
Программное обеспечение для обработки данных |
Программное обеспечение для обработки сверхточных шлифовальных станков с ЧПУ |
||
|
Разрешение программирования |
Линейное перемещение 0,1 нм, вращательное движение 0,0000001° |
||
|
Линейная ось |
Ось X |
Ось Z |
Ось Y |
|
Тип |
Жесткий рельс с двойным V-образным игольчатым роликом |
Жесткий рельс с двойным V-образным игольчатым роликом |
Линейная роликовая направляющая |
|
Максимальный ход |
200 мм |
200 мм |
60 мм |
|
Привод |
Линейный двигатель |
Линейный двигатель |
Сервопривод |
|
Прямолинейность |
0,1 мкм/100 мм |
0,1 мкм/100 мм |
|
|
Максимальная скорость подачи |
20 мм/c |
20 мм/c |
|
|
Ось вращения |
Шпиндель |
Ось С |
Шлифовальный вал |
|
Скорость вращения |
0-1000 об/мин |
0-1000 об/мин |
40000 об/мин |
|
Точность вращения |
20 нм |
Точность позиционирования по углу 5 дюймов Точность повторного позиционирования 2 дюйма |
|
|
Основные условия |
Требования к сжатому воздуху |
Требования к источнику питания |
Размер и вес оборудования |
|
Контроль температуры: 22°С Влажность: 50% |
Давление подачи воздуха: 0,6 МПа Расход подаваемого воздуха: 0,3 м2/мин Точность фильтрации: 0,5 мкм |
380 В, трехфазная пятипроводная система, 50 Гц, Номинальная мощность: 9 кВт |
Размер: 3170 * 1840 * 1700 мм Вес: 3,5 т |
|
Модель |
Стоимость, доллары США |
|
DJM-100E |
По запросу |
