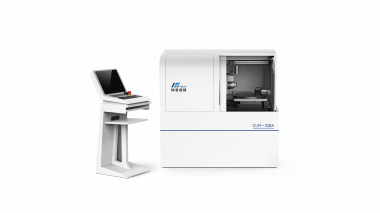

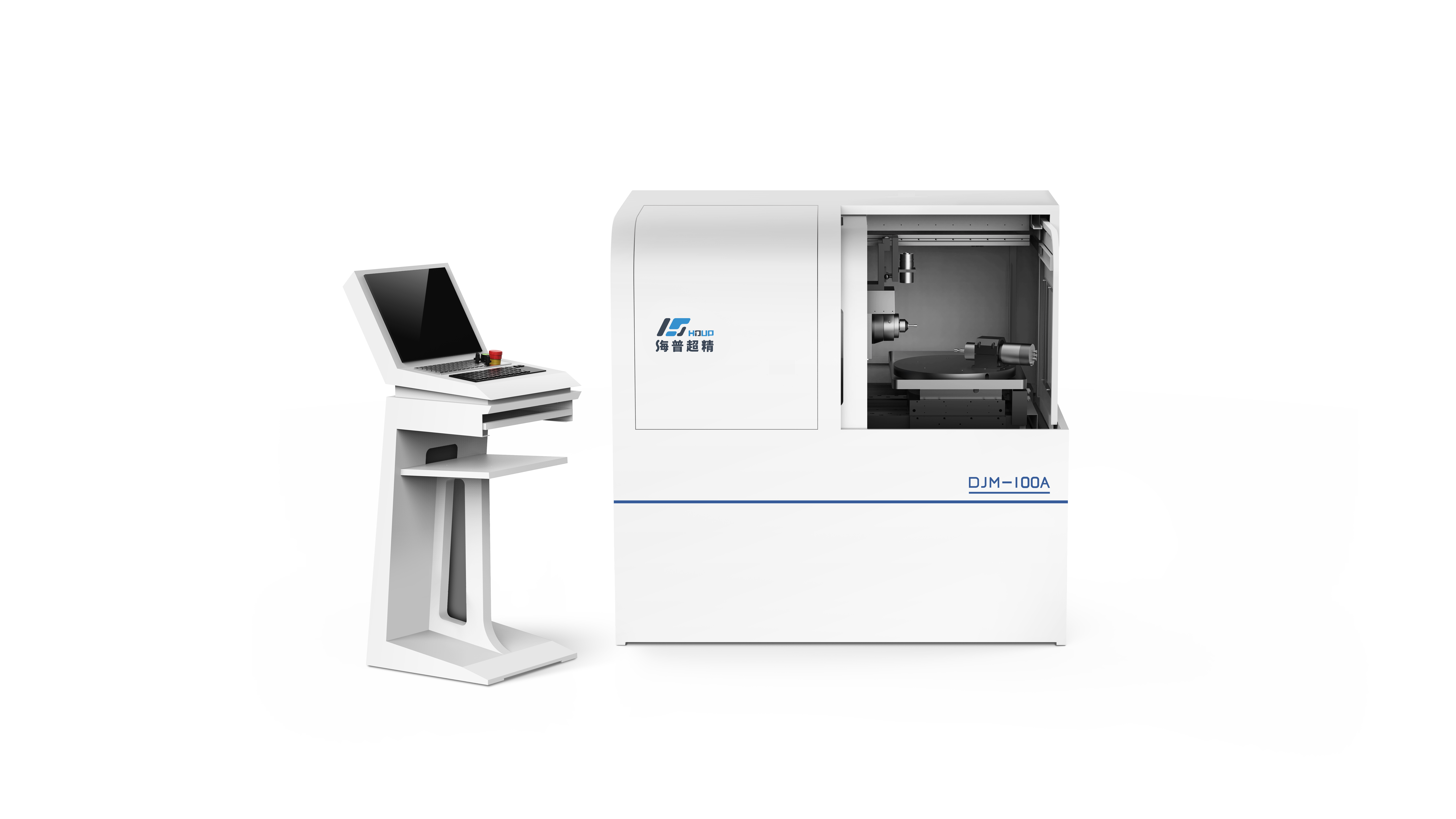

Используется для сверхточного шлифования хрупких и твердых материалов, которыми можно шлифовать оптические линзы, формы из вольфрамовой стали для литья, формы из оптического стекла, штифты, втулки и т.д.
Технические параметры
|
Базовая конфигурация |
Сверхточный газогидростатический шпиндель, сверхточная жидкостная гидростатическая направляющая |
||
|
Система управления |
Программируемый контроллер PMAC |
||
|
Программное обеспечения для обработки данных |
Программное обеспечение для обработки сверхточных шлифовальных станков с ЧПУ |
||
|
Линейная ось |
Ось X |
Ось Z |
|
|
Тип |
Гидростатическая направляющая, полностью замкнутый контур управления |
Гидростатическая направляющая, полностью замкнутый контур управления |
|
|
Максимальный ход |
200 мм |
200 мм |
|
|
Привод |
Линейный двигатель |
Линейный двигатель |
|
|
Прямолинейность |
0,1 мкм/100мм |
0,1 мкм/100мм |
|
|
Максимальная скорость подачи |
20 мм/с |
20 мм/с |
|
|
Основные условия |
Требования к сжатому воздуху |
Требования к источнику питания |
Размер и вес оборудования |
|
Контроль температуры: 22°С Влажность: 50% |
Давление подачи воздуха: 0,6 МПа Расход подаваемого воздуха: 0,3 м3/мин Точность фильтрации: 0,5 мкм |
380 В, трехфазная пятипроводная система, 50 Гц, Номинальная мощность: 10 кВт |
Размер: 2600 * 1800 * 1700 мм Вес: 3 т |
|
Модель |
Стоимость, доллары США |
|
DJM-100A |
По запросу |
