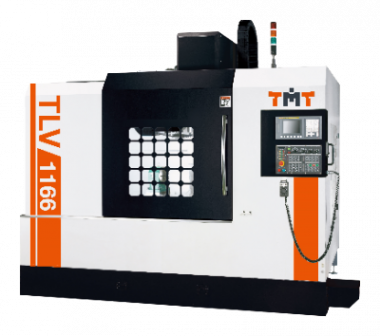

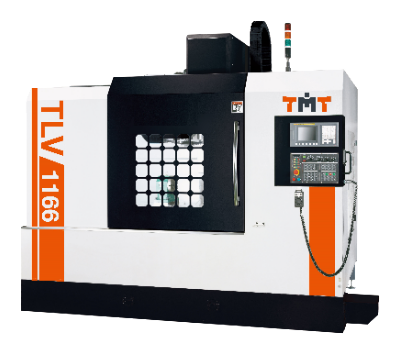

Технические характеристики
Жесткая конструкция станка
Конструктивные элементы станка изготовлены из прочного чугуна, снижающего нагрузку. Это обеспечивает стабильную и долговременную точность.
Ось Y оснащена двумя линейными направляющими с размахом 850 мм. Он обеспечивает прочную опору с превосходной стабильностью и жесткостью, превосходную для прецизионной обработки деталей и пресс-форм.
Противовес оснащен направляющей рейкой, которая обеспечивает плавное перемещение, когда шпиндельная головка выполняет резку или перемещается вверх или вниз.
Сверхпрочная колонна представляет собой конструкцию в форме равнобедренного треугольника с большим зазором между массивным и устойчивым основанием для обеспечения высокой точности обработки.
Суппорт и платформа выполнены "коробка в коробке" для достижения минимальной вибрации при обработке и максимальной точности обработки.
24-Магазин ручного типа ATC
В качестве опции этот магазин может быть оснащен системой управления инструментами большого диаметра.
Станок оснащен контроллером FANUC 0i-MD
Механический противовес шпиндельной головки оснащен тормозным устройством на двигателе оси Z для предотвращения падения головки. Абсолютный датчик исключает возврат в исходное положение.
Охладитель масла для шпинделя (стандартное оборудование)
Охладитель масла шпинделя обеспечивает постоянный контроль температуры для обеспечения максимальной стабильности станка.
Канавка для циркуляции охлаждающей жидкости на внешней стороне шпинделя в сочетании с высокоэффективным масляным охладителем эффективно снижает нагрев шпинделя и обеспечивает точность хода шпинделя. Разница давлений в шпинделе предотвращает попадание пыли.
Основание двигателя и корпуса подшипников изготовлены из цельного чугуна для повышения точности обработки.
Технические параметры
|
Модель |
|
Единица измерения |
TLV-1166 |
|
Описание |
Контроллер |
- |
0i-M |
|
Платформа |
Размер платформы |
мм |
1070x600 |
|
Т-образные пазы (размер x количество x шаг) |
мм |
18x5Tx100 |
|
|
Максимальная грузоподъемность |
кгс |
800 |
|
|
Ход |
Ход по оси X |
мм |
1100 |
|
Ход по оси Y |
мм |
600 |
|
|
Ход по оси Z |
мм |
600 |
|
|
Шпиндель |
Расстояние от поверхности платформы до выступа шпинделя |
мм |
120-720 |
|
Расстояние от крышки колонны до центральной линии шпинделя |
мм |
660 |
|
|
Двигатель шпинделя (продолжение / 30 мин.) |
КВТ |
11/15(14.7/20) |
|
|
Частота вращения шпинделя |
число оборотов в минуту |
10000 |
|
|
Конусность шпинделя |
- |
BT-40 |
|
|
Двигатель |
Серводвигатель по осям X, Y, Z |
КВТ |
2.5/2.5/3.0 |
|
Смазочный двигатель |
W |
30 |
|
|
Двигатель с охлаждающей жидкостью |
W |
'750 |
|
|
Скорость подачи |
Быстрота перемещения по осям X, Y, Z |
м / мин |
24/24/24 |
|
24/24/20 |
|||
|
Скорость подачи при резании |
мм / мин |
10000 |
|
|
A.T.C |
Производительность инструмента |
шт. |
Тип рукоятки 24T |
|
Максимальный диаметр инструмента (с прилегающим инструментом) |
мм |
φ80 |
|
|
Максимальный диаметр инструмента (без прилегающего инструмента) |
мм |
φ150 |
|
|
Максимальный вес инструмента |
кг |
7 |
|
|
Время смены инструмента (от T до T) |
сек . |
2 |
Аксессуары:
|
Стандарт |
Опция |
|
Управление FANUC 0i-M |
|
|
Частота вращения шпинделя 8000 об/мин, ременная передача (TLV/TCV-966/1166) |
Частота вращения шпинделя 10 000/12 000 об/мин, ременная передача |
|
Частота вращения шпинделя 10 000 об/мин, ременная передача (TLV-850/850s) |
|
|
|
Быстрая смена инструмента |
|
Магазин ручного типа 24T (TLV/TCV-966/1166) |
Сервопривод и двигатель шпинделя |
|
Охлаждающая жидкость через шариковый винт |
Охлаждающая жидкость через шпиндель (CTS) |
|
Полностью закрытый брызговик |
Охлаждающая жидкость через инструмент |
|
Охладитель шпинделя |
Охлаждающая жидкость через шариковый винт |
|
Завеса для продувки шпинделя воздухом |
Кольцо охлаждающей жидкости |
|
Программируемый поток режущего воздуха |
3-осевая оптическая линейная шкала |
|
Устройство для промывки стружки |
4-осевой интерфейс / 4,5-осевой интерфейс (наклонная поворотная платформа) |
|
Система охлаждения |
Поворотная платформа с 4 осями |
|
Автоматическая система смазки |
Цепной конвейер для стружки и тележка для стружки |
|
Теплообменник электрического шкафа |
Скребковый Конвейер для стружки и тележка для стружки |
|
3-цветная контрольная лампа |
Насос охлаждающей жидкости высокого давления |
|
Рабочая лампа |
Высокоточные линейные роликовые направляющие |
|
Ящик для инструментов с инструментами |
Автоматическое измерение длины инструмента и обнаружение поломок (ATLM) |
|
Руководство по эксплуатации |
Автоматическая система измерения обрабатываемых деталей |
|
Руководство по техническому обслуживанию |
Подъемный блок диаметром 200 мм для колонны |
|
Руководство пользователя 0i |
Маслосборник |
|
Автоматическое отключение питания (M30) |
Пневматический пистолет |
|
Жесткая нарезка резьбы |
Пистолет с охлаждающей жидкостью |
|
Память макропрограмм 1280M |
Трансформатор |
|
Интерфейс RS-232 |
|
|
Интерфейс карты памяти (PCMCIA) |
|
|
Интернет |
|
|
|
|
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TLV-1166 |
По запросу |
|
TCV-1166 |
По запросу |
