Технические характеристики

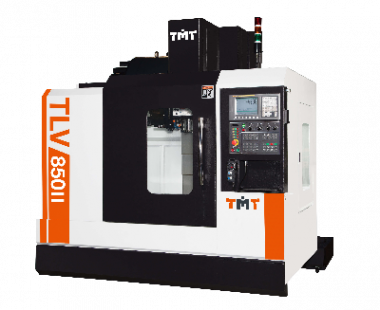

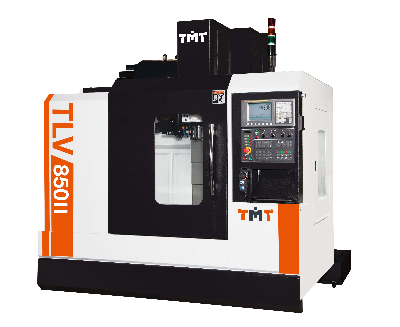

Оптимальный вертикальный обрабатывающий центр
Конструкция с высокой жесткостью обеспечивает высокую скорость резки в тяжелых условиях, требуемых сегодня.
Для удовлетворения высоких производственных потребностей система APC с двумя поддонами сокращает время без обработки, что значительно повышает эффективность и загруженность станка.
Колонна
Сверхпрочная конструкция колонны значительно повышает жесткость и стабильность.
Конструкция с высокой жесткостью обеспечивает высокую скорость резки в тяжелых условиях, требуемых сегодня.
Для удовлетворения высоких производственных потребностей система APC с двумя поддонами сокращает время без обработки, что значительно повышает эффективность и загруженность станка.
Магазин инструментов
Магазин инструментов закреплен и поддерживается на основании, а не на колонне, чтобы свести к минимуму наклон колонны и вибрацию, вызываемую перемещением магазина.
Платформа
Централизованная система автоматической смазки обеспечивает необходимую смазку в требуемых зонах для продления срока службы станка.
Основание
Новый дизайн широкого основания с увеличенным пролетом. Конструкция треугольной формы повышает жесткость и устойчивость станка.
Прочная стойка усилена дополнительными ребрами для равномерного распределения и поглощения сопротивления во время обработки без деформаций.
Суппорт
U-образные ребра значительно повышают жесткость конструкции.
Более широкая и удлиненная конструкция суппорта дополняет линейную направляющую для тяжелых условий эксплуатации, улучшая динамику станка.
Шпиндель
Лучшие шпиндели картриджного типа с высокоскоростными подшипниками на 10000 оборотов в минуту обеспечивают дополнительную жесткость и невероятную чистоту поверхности и точность.
Охладитель масла
Охладитель масла шпинделя обеспечивает постоянный контроль температуры для поддержания максимальной стабильности станка.
Линейная Направляющая
* Линейные направляющие по трем осям изготовлены из стали марки P4, что обеспечивает стабильность и интенсивную резку.
* Высокопроизводительный обрабатывающий центр. Скорость перемещения 36 М / мин
Технические параметры
|
Описание |
|
Единица измерения |
TLV-850II |
|
|
Контроллер |
|
0i-M |
|
Платформа |
Размер платформы |
мм |
1000x530 |
|
Т-образный паз (размер × количество × шаг) |
мм |
18x5Tx100 |
|
|
Максимальная грузоподъемность |
кгс |
500 |
|
|
Ход |
Ход по оси X |
мм |
850 |
|
Ход по оси Y |
мм |
530 |
|
|
Ход по оси Z |
мм |
580 |
|
|
Шпиндель |
Расстояние от поверхности платформы до выступа шпинделя |
мм |
100-680 |
|
Расстояние от крышки колонны до центральной линии шпинделя |
мм |
586 |
|
|
Двигатель шпинделя (продолжение / 30 мин) |
КВТ (л.с.) |
11/15 (14.7/20) |
|
|
Частота вращения шпинделя |
число оборотов в минуту |
10000 |
|
|
Конусность шпинделя |
- |
BT-40 |
|
|
Двигатель |
Серводвигатель по осям X, Y, Z |
КВТ (л.с.) |
1.8/1.8/3.0 |
|
Lub. Motor |
W |
24 |
|
|
Двигатель с охлаждающей жидкостью |
W |
750 |
|
|
Двигатель с принудительной охлаждающей жидкостью |
W |
1270 |
|
|
Скорость подачи |
Быстрота перемещения (X / Y /Z) |
м / мин |
36/36/30 |
|
Скорость подачи при резании |
мм / мин |
10000 |
|
|
A.T.C |
Емкость для хранения инструмента |
шт. |
Тип рукоятки 24T |
|
Максимальный диаметр инструмента (с прилегающим инструментом) |
мм |
Ø76 |
|
|
Максимальный диаметр инструмента (без прилегающего инструмента) |
мм |
Ø150 |
|
|
Максимальный вес инструмента |
кг |
7 |
|
|
Время смены инструмента (от инструмента к инструменту) |
см . |
2.0 |
Аксессуары:
|
Стандарт |
Опция |
|
Управление FANUC 0i-M |
Частота вращения шпинделя 12 000 об /мин, ременная передача |
|
Частота вращения шпинделя 10 000 об /мин, ременная передача |
Частота вращения шпинделя 10,000 / 12,000 об / мин, прямой привод |
|
Магазин ручного типа 24T |
Сервопривод и двигатель шпинделя |
|
Полностью закрытый брызговик |
Охлаждающая жидкость через шпиндель (CTS) |
|
Охладитель шпинделя |
Охлаждающая жидкость через инструмент |
|
Завеса для продувки шпинделя воздухом |
Охлаждающая жидкость через шариковый винт |
|
Программируемый поток режущего воздуха |
Кольцо охлаждающей жидкости шпинделя |
|
Устройство для промывки стружки |
3-осевая оптическая линейная шкала |
|
Система охлаждающей жидкости |
4-осевой интерфейс / 4,5-осевой интерфейс |
|
Автоматическая система смазки |
Поворотная платформа с 4 осями |
|
Теплообменник электрического шкафа |
Цепной Конвейер для стружки и тележка для стружки |
|
3-цветная контрольная лампа |
Конвейер для Стружки Скребкового Типа и тележка для стружки |
|
Рабочая лампа |
Насос охлаждающей жидкости высокого Давления |
|
Ящик для инструментов с инструментами |
Высокоточные линейные роликовые Направляющие |
|
Руководство по эксплуатации / техническому обслуживанию |
Автоматическое измерение длины инструмента |
|
Руководство пользователя 0i |
Автоматическая Система Измерения обрабатываемых деталей |
|
Автоматическое отключение питания (M30) |
Подъемный блок диаметром 200 мм для колонны |
|
Жесткая Нарезка резьбы |
Маслосборник |
|
Память программ 1280m |
Пневматический Пистолет |
|
Интерфейс RS-232 |
Пистолет с охлаждающей жидкостью |
|
Интерфейс карты памяти (PCMCIA) |
Трансформатор / Стабилизатор |
|
Интернет |
|
■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
|
Модель |
Стоимость, доллары США |
|
TLV-850II |
По запросу |
