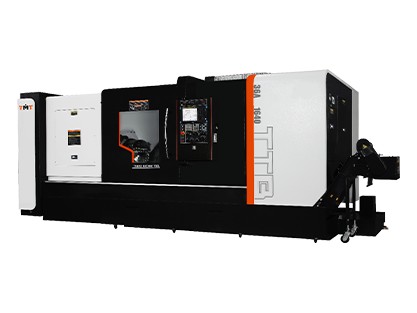

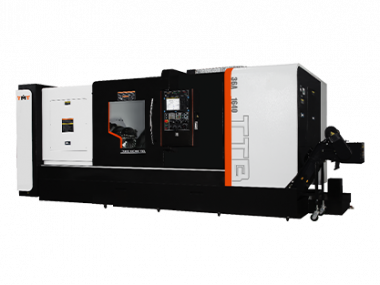

Токарный станок TTB-36A

Технические характеристики

Массивная жесткая станина масляного токарного станка с наклоном 45°

Жесткая конструкция станка

• Станина с наклоном 45 ° изготовлена из высококачественного чугуна Meehanite, что снижает нагрузку. Это обеспечивает максимальную стабильность конструкционного материала и отсутствие деформаций в течение многих лет.
• Конструкция анализируется методом 3D-анализа методом конечных элементов для достижения превосходной жесткости.
• Очень широкие направляющие по осям X, Z отлично подходят для резки в тяжелых условиях. Направляющие коробки закалены и прецизионно отшлифованы, контактная направляющая покрыта TURCITE-B. Эти коробчатые формы обеспечивают исключительную износостойкость и делают станок идеальным для резки в тяжелых условиях.

Большое отверстие в шпинделе (серия TTB-36B)

• Сквозное отверстие в шпинделе 165 мм.
• Максимальная частота вращения шпинделя 1650 об/мин.
• Патроны устанавливаются на переднем и заднем концах шпинделя, обеспечивая высокую точность резки и стабильность при резке большого пруткового материала.(Опция.)
• Специально разработан для резки больших труб и пруткового материала. Идеально подходит для обработки нефтехимического оборудования.

Гидравлическая револьверная головка

Гидравлическая револьверная головка приводится в движение гидравлическим сервомотором индексирования, который сочетается с использованием высокоточной муфты для позиционирования. Такая конструкция обеспечивает быструю и точную смену инструмента.

Коробка передач шпинделя

Жесткий корпус редуктора в сочетании с импортируемыми из Японии шестернями, изготовленными из легированной стали Cr-Mo, прецизионно отшлифованными и подвергнутыми науглероживанию, обеспечивают высокую эффективность, низкий нагрев и малошумные характеристики трансмиссии.

Жесткая бабка шпинделя

Массивная конструкция передней бабки шпинделя обеспечивает исключительную стабильность при выполнении резки в тяжелых условиях.

Высокоточный шпиндель

Шпиндель работает в двухрядном цилиндрическом роликовом подшипнике и высокоточных радиально-упорных подшипниках, обеспечивающих превосходную способность к осевому и радиальному нагружению в тяжелых условиях резки.

Гидравлический 3-кулачковый патрон

Гидравлический 3-кулачковый патрон входит в стандартную комплектацию.
Диаметр 3-кулачкового патрона зависит от модели станка 10"/12"/15"/18" на выбор.
Для управления зажимом и разжатием патрона предусмотрен ножной переключатель, обеспечивающий дополнительное удобство и эффективность.

Гидравлическая задняя бабка

Движение пера задней бабки приводится в действие гидравлической системой для удобного зажима заготовки.

Программируемая задняя бабка (Опция)

Движением задней бабки можно управлять с помощью программ, чтобы сэкономить ручное управление и время, одновременно повышая эффективность работы.

Ручное / автоматическое устройство для измерения длины инструмента (Опция)

Ручное / автоматическое устройство для измерения длины инструмента используется для удобной настройки инструмента, компенсации износа и обнаружения поломок.

Технические параметры

Аксессуары:

■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
