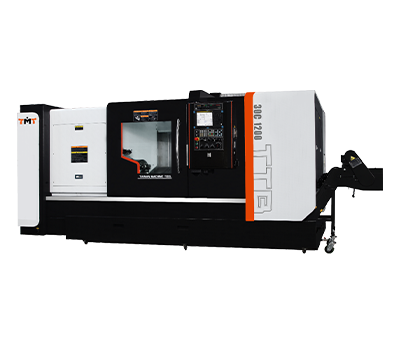

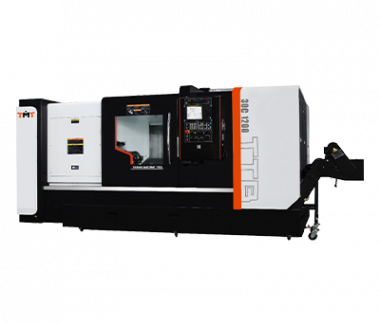

Токарный станок TTB-30C

Технические характеристики

Максимальный баланс конструкции для достижения революционных характеристик.

Благодаря оптимизированной конструкции серия TTB-30 обеспечивает повышенную жесткость резания даже при большой токарной мощности. Серия TTB-30 доступна с дополнительным редуктором для станков с повышенной нагрузкой, чтобы удовлетворить потребности заказчика.

Высокая жесткость / стабильность Конструкции станины с наклоном 30 °

• Станина с наклоном 30 ° изготовлена из высококачественного чугуна Meehanite, имеет коническую форму и пониженное напряжение. Это обеспечивает максимальную стабильность конструкционного материала и отсутствие деформаций в течение многих лет.
• Все конструкции станка оптимизированы с помощью анализа FEM для достижения идеальной конструкции литых ребер жесткости, уменьшения тепловых искажений и повышения жесткости и стабильности конструкции.
• Расстояние между направляющими для осей X и Z и толщина седла увеличены для повышения жесткости резки и амортизации станка.
• Серводвигатели напрямую соединены с шариковым винтом с высоким предварительным натяжением для минимизации люфта и тепловых искажений и повышения точности обработки.

Запасная часть головки

Различные варианты передней бабки
TTB-30A/AM ψ92мм
TTB-30B /BM ψ105мм
TTB-30C / CM ψ130мм

Коробка передач (серия TTB-30C)

Благодаря 2-ступенчатой коробке передач серия TTB-30 может выдавать высокий крутящий момент при низких оборотах в минуту для выполнения самых сложных условий резки. (Стандартные принадлежности для серии TTB-30C)

Гидравлическая револьверная головка TMT

В револьверной головке установлен гидравлический двигатель DANFOSS в сочетании с высокоточной шарнирной муфтой для более быстрой и надежной смены инструмента.

Двигатель с прямым подключением

Шариковый винт с прямым соединением передает энергию без потерь.

Силовая револьверная головка BMT

Револьверная головка BMT с высокой жесткостью обладает большим крутящим моментом и более прочным механизмом фиксации инструмента для работы в тяжелых условиях резания при одновременном снижении натяжения инструмента. Револьверная головка BMT идеально подходит для тяжелых операций токарной обработки и фрезерования.

Боксовая ось Y (серия TTB-30MY)

Ось Y с коробчатым каналом высокой жесткости может удовлетворить потребности в резке в различных процессах, таких как высокоточное фрезерование или эксцентриковое сверление. Обеспечивает высокую стабильность производительности фрезерования.

Истинная линейная ось Y (серия TTB-30MY)

Использование настоящей линейной оси Y упрощает работу. По сравнению с поддельной осью Y, настоящая линейная ось Y может обеспечить большую прямолинейность, а также отличную точность позиционирования. Удовлетворяет потребности в высокоточной резке.

Ручная задняя бабка

Конструкция задней бабки с высокой жесткостью и гидравлический центр задней бабки снижают вибрацию при резании. Заднюю бабку можно легко установить с помощью ручного соединения с револьверной головкой.

Отдельный независимый бак для охлаждающей жидкости

Резервуар для охлаждающей жидкости можно снять спереди для упрощения доступа к очистке и техническому обслуживанию. В независимом резервуаре для охлаждающей жидкости используется резервуар для отделения масляной жидкости активного типа. При использовании вместе с дополнительным маслосборником можно гарантировать стабильное качество жидкости. Простое удаление стружки и предварительно просверленное отверстие для насоса высокого давления обеспечивают дополнительное удобство.

Ручной / гидравлический упор (Опция)

Устойчивый упор идеально подходит для обработки длинномерных прутков и может регулироваться вручную для снижения вибрации и поддержания стабильности обработки.

Функция контроля нагрузки (Опция)

Система управления FANUC: функция дополнительного контроля нагрузки для контроля работы инструмента в соответствии со значением осевой нагрузки, которая позволяет заранее определять расход инструмента и эффективно снижать уровень производственных потерь.

Ручная / Автоматическая настройка инструмента (Опция)

Устройство предварительной настройки инструмента сокращает время наладки инструмента и может легко измерять износ инструмента для обеспечения точности обработки.

Вертикальная панель управления

Агротехническая панель управления может поворачиваться на 90 ° для облегчения доступа оператора.

Передний сливной бак для охлаждающей жидкости (боковой конвейер для стружки)

Резервуар для охлаждающей жидкости можно снять спереди для упрощения доступа к нему для очистки и технического обслуживания.

Шкаф для инструментов

Инструментальный шкаф под панелью управления предоставляет оператору дополнительное пространство для хранения инструментов.

Технические параметры

Аксессуары:

■ Стандартное и дополнительное оборудование, перечисленное выше, предназначено только для справки.
Правильность информации зависит от заказа клиента.
