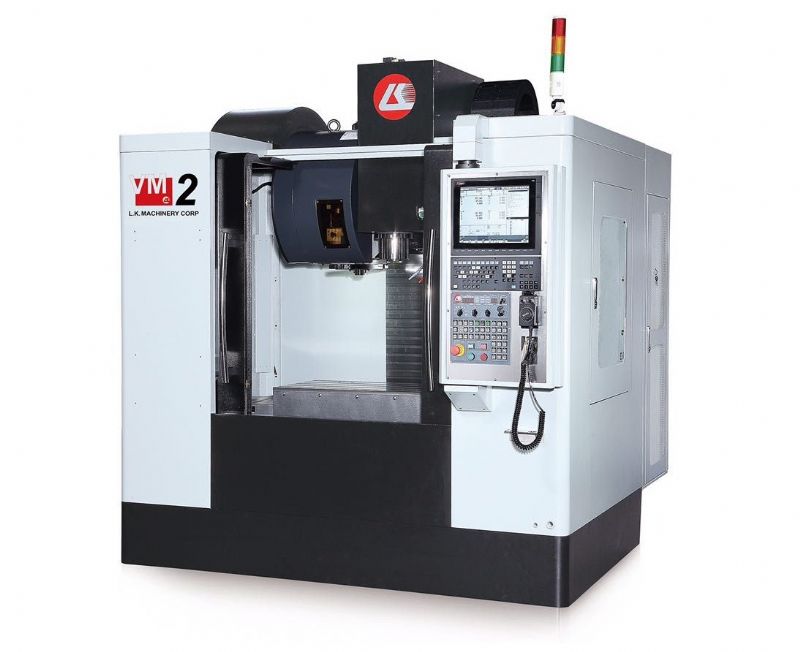

Технические характеристики
* Весь корпус машины выполнен в виде сотовой коробки с высокой жесткостью и оптимальным весом, что обеспечивает превосходные характеристики резания,
* 48 000 мм/мин по осям X, Y, Z. Ход холостого хода и 20 000 мм/мин. Скорость резания
* Высокопроизводительный M-80 с 10-дюймовым сенсорным экраном
* 4 и 5-осевая совместимая рабочая система
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ВМ-2 |
|
ЛОТОК |
Размер стола |
900 х 500 мм |
|
Грузоподъемность стола |
1000 кг |
|
|
Расстояние между столом ~ концом вала фонаря |
100 ~ 710 мм |
|
|
ОСИ |
Движение оси х |
800 мм |
|
Движение оси Y |
500 мм |
|
|
Движение оси Z |
610 мм |
|
|
Скорость подачи холостого хода по оси X |
48.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Y |
48.000 mm/dk |
|
|
Скорость подачи холостого хода по оси Z |
48.000 mm/dk |
|
|
Скорость резания по осям X, Y, Z |
20.000 mm/dk |
|
|

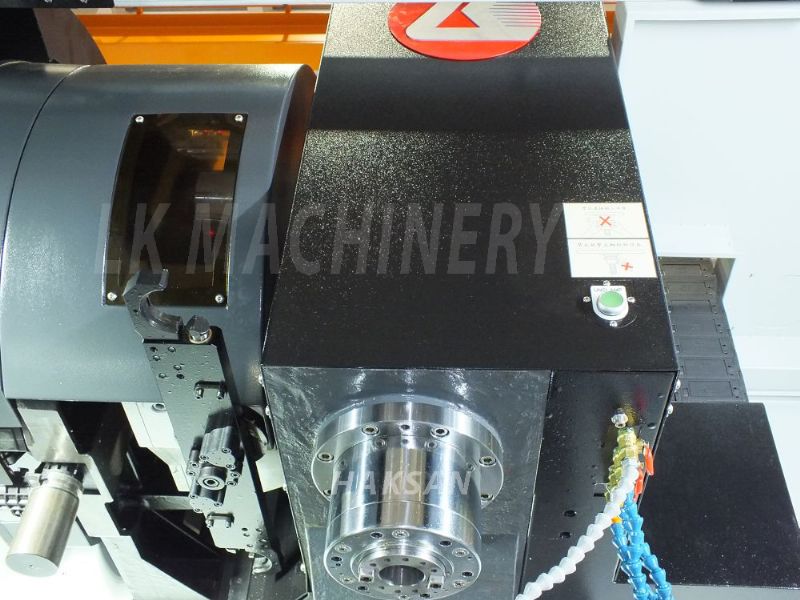

ВАЛ ФОНАРЯ |
Стандарт шпинделя фонаря |
BT-40 |
|
Обороты вала фонаря |
10.000 dv/dk |
|
|
Передача вала фонаря |
Прямой |
|
|
ДВИГАТЕЛИ |
Мощность двигателя шпинделя фонаря |
15 kW (20hp) |
|
Сила мотора оси кс |
2,0 kW |
|
|
Мощность двигателя оси Y |
2,0 kW |
|
|
Мощность двигателя оси Z |
3,5 kW |
|
|
СМЕНЩИК ИНСТРУМЕНТА |
Тип смены инструмента |
Тип рычага |
|
Емкость инструмента |
24 шт. |
|
|
ОБЩИЙ |
Размеры столешницы |
2.230 x 2.483 x 2.970 mm |
|
Вес скамьи |
6.100 кг |
|

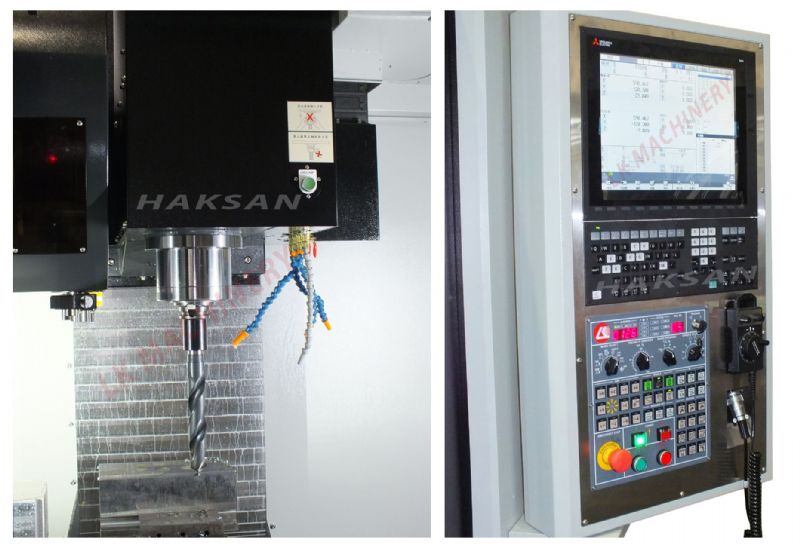

Блок управления MITSUBISHI M80 (2A) с ЧПУ |
|
10” экран касания цвета ЛКД/ТФТ |
|
Линейные направляющие с высокой точностью и прочностью по осям X, Y, Z |
|
Предварительно напряженные винтовые валы марки C-3 |
|
”MEHANITE" Эффективная и точная литая конструкция кузова |
|
Полностью закрытая кабина и система мойки в кабине |
|
Система охлаждения масла вала фонаря и система непрерывного воздушного экранирования вала фонаря |
|
Система распыления СОЖ под давлением с торца вала фонаря |
|
Система распыления сжатого воздуха и воды вокруг вала фонаря |
|
Светодиодная система освещения в салоне х 2 шт. и светодиодная рабочая лампа |
|
Программируемая централизованная система смазки от автоматического (с сигнализацией) блока |
|
Нержавеющая телескопическая система защиты от скольжения на осях X, Y, Z |
|
Винтовой шнек для удаления стружки и тележка для стружки |
|
Запасной воздушный бак для смены инструмента |
|
Функция автоматического выключения скамейки в конце программы |
|
Маховик (миль на галлон) |
|
Система компенсации тепла электрического шкафа |
|
3-цветная сигнальная лампа |
|
Воздушный и водяной пистолет |
|
Книги по эксплуатации и обслуживанию столешниц |
|
Книги по программированию и использованию MITSUBISHI |
|
Электрическое и предохранительное устройство в соответствии с нормами CE |
|
Гарантия на механический верстак 1 год |
|
2 года гарантии на блок управления |
|
Модель |
Стоимость |
|
VM-2 |
По запросу |
