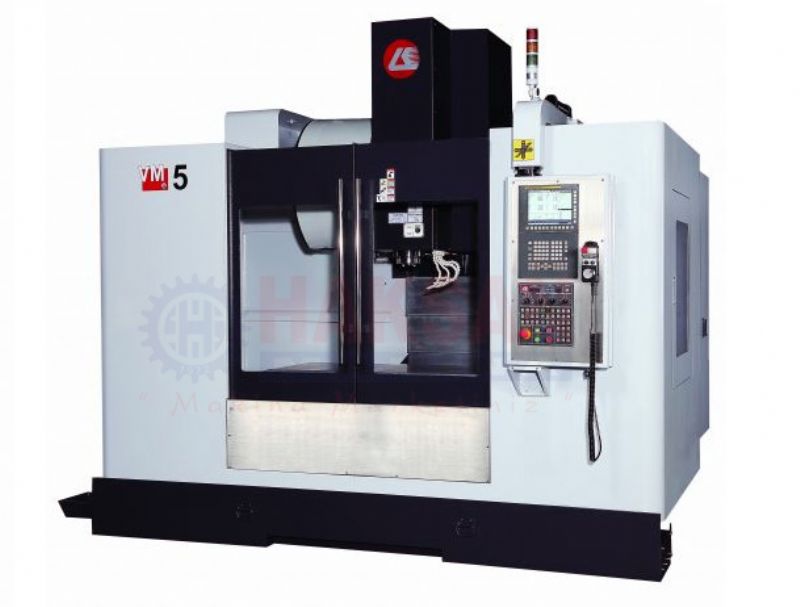

Вертикальный обрабатывающий центр с ЧПУ с линейной направляющей-блок управления FANUC OiMF-прямая передача 12000 об / мин

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВМ-5

ЛОТОК

Размер стола

1400 х 650 мм

Размер и количество Т-образных пазов

18 x 125 x 5

Грузоподъемность стола

1200 кг

Расстояние между столом ~ концом вала фонаря

100 ~ 710 мм

ОСИ

Движение оси х

1350 мм

Движение оси Y

650 мм

Движение оси Z

610 мм

Скорость подачи холостого хода по оси X

48.000 mm/dk

Скорость подачи холостого хода по оси Y

48.000 mm/dk

Скорость подачи холостого хода по оси Z

36.000 mm/dk

Скорость резания по осям X, Y, Z

20.000 mm/dk

Точность позиционирования оси X, Y, Z

0,017 / 300 мм

Точность повторения оси X, Y, Z

±0,005 мм

ВАЛ ФОНАРЯ

Стандарт шпинделя фонаря

BT-40

Обороты вала фонаря

12.000 dv/dk

Передача вала фонаря

Прямой

Тип подшипника вала фонаря

Сталь

ДВИГАТЕЛИ

Мощность двигателя шпинделя фонаря

18,5 kw (20 hp)

Тип двигателя шпинделя фонаря

AC Servo

Сила мотора оси кс

4,0 kw

Мощность двигателя оси Y

4,0 kw

Мощность двигателя оси Z

4,0 kw

Мощность двигателя системы охлаждения

0,75 кВт х 2 шт.

СМЕНЩИК ИНСТРУМЕНТА

Тип смены инструмента

Тип рычага

Емкость инструмента

24 шт.

макс. Вес инструмента

7 кг

макс. Длина инструмента

300 мм

макс. Диаметр инструмента

Ø 75 / Ø 150 mm

Время смены команды (от команды к команде)

1,4 сек.

ОБЩИЙ

Требование к воздуху столешницы

6 бар (100 фунтов на квадратный дюйм)

Общая потребляемая мощность

380 V/ 50 Hz. 30 kw

Размеры столешницы

4.000 x 2.502 x 2.900 mm

Площадь, занимаемая столешницей

5.400 x 3.724 x 2.900 mm

Вес скамьи

7 600 кг

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

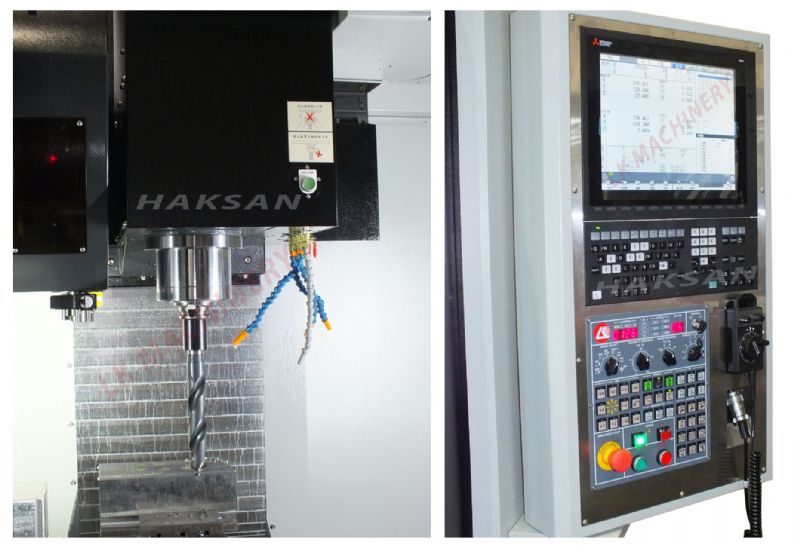

• Блок управления ЧПУ FANUC OI-MF

• 15,4” экран касания цвета ЛКД/ТФТ

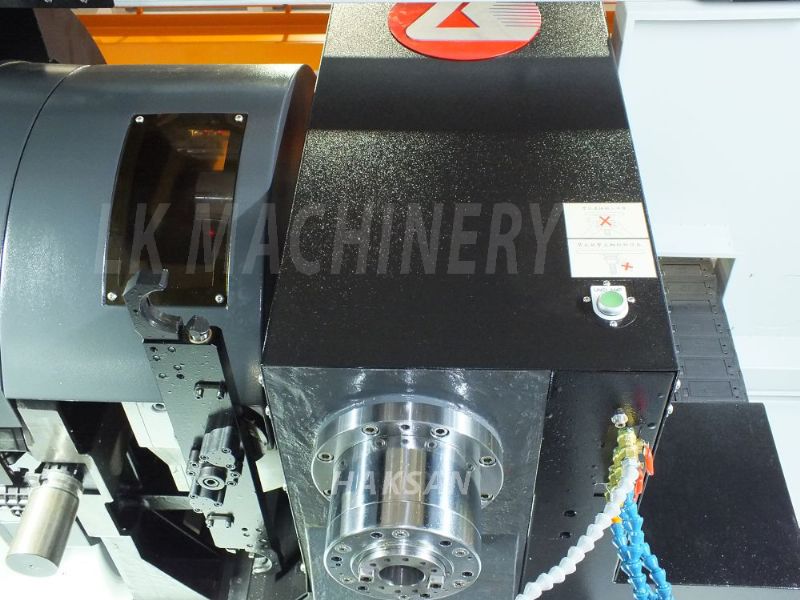

• Шпиндель фонаря с прямой передачей 12 000 оборотов

• Диалоговое программирование

• Турецкий вариант языка

• Блок связи локальных сетей, блок связи РС-232

• Слот для чтения SD-карт, слот для чтения USB

• Роликовые линейные направляющие с высокой точностью и прочностью по осям X, Y, Z

• Предварительно напряженные винтовые валы марки C-3

• ”MEHANITE" Прочная и точная литая конструкция кузова

• Полностью закрытая кабина и система мойки в кабине

• Светодиодная система освещения в салоне х 2 шт. и светодиодная рабочая лампа

• Система охлаждения масла шпинделя фонаря

• Система непрерывного воздушного экранирования вала фонаря

• Система распыления СОЖ под давлением с торца вала фонаря

• Система распыления сжатого воздуха и воды вокруг вала фонаря

• Программируемая централизованная система смазки от автоматического (с сигнализацией) блока

• Нержавеющая телескопическая система защиты от скольжения на осях X, Y, Z

• Винтовой шнек для удаления стружки и тележка для стружки

• Запасной воздушный бак для смены инструмента

• Функция автоматического выключения скамейки в конце программы

• Маховик (миль на галлон)

• Система компенсации тепла электрического шкафа

• 3-цветная сигнальная лампа

• Воздушный и водяной пистолет

• Книги по эксплуатации и обслуживанию столешниц

• Книги по программированию и использованию FANUC

• Электрическое и предохранительное устройство в соответствии с нормами CE

• Гарантия на механический верстак 1 год

• 2 года гарантии на блок управления

• Встроенная система водяного охлаждения на 20 бар (CTS)

• Система сепаратора борного масла и скользящего масла дискового типа (масляный скиммер)

Модель

Стоимость

VM-5

По запросу
