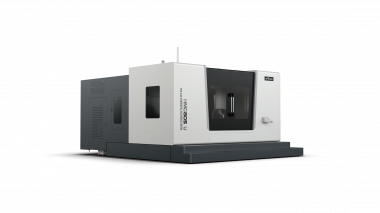

Обрабатывающий центр HMC125S U

Технические характеристики

Большой ход, большая дальность обработки и малая площадь помех; Высокая жесткость передней бабки, жесткость лучше, чем конструкция удлинения плунжера; Опциональная двухскоростная коробка передач ZF, учитывающая сильную резку и высокоскоростную обработку; Интегрированная перевернутая Т-образная литейная конструкция станины расширяет и утолщает движущуюся колонну, что еще больше повышает жесткость конструкции всей машины; Благодаря использованию поворотного стола с прямым приводом с высоким крутящим моментом, высокой жесткости и высокоточных подшипников серии YRT, максимальный момент зажима вращающегося вала может достигать 8000 Нм, что может противостоять большим силам резания. Линейная ось оснащена решетчатой линейкой, а ось вращения оснащена высокоточным электромагнитным угловым энкодером для формирования полной обработки управления с обратной связью, так что каждая ось имеет высокую точность позиционирования и может снизить влияние температуры на точность станка.

01 Конструкционные особенности

Большой ход, большая дальность обработки и малая площадь помех;

Высокая жесткость передней бабки, жесткость лучше, чем конструкция удлинения плунжера;

Опциональная двухскоростная коробка передач ZF, учитывающая сильную резку и высокоскоростную обработку;

Интегрированная перевернутая Т-образная литейная конструкция станины расширяет и утолщает движущуюся колонну, что еще больше повышает жесткость конструкции всей машины;

Благодаря использованию поворотного стола с прямым приводом с высоким крутящим моментом, высокой жесткости и высокоточных подшипников серии YRT, максимальный момент зажима вращающегося вала может достигать 8000 Нм, что может противостоять большим силам резания.

Линейная ось оснащена решетчатой линейкой, а ось вращения оснащена высокоточным электромагнитным угловым энкодером для формирования полной обработки управления с обратной связью, так что каждая ось имеет высокую точность позиционирования и может снизить влияние температуры на точность станка.

02 Шпиндель

Механический шпиндель с прямым соединением учитывает высокую жесткость и высокую скорость, обладает хорошей комплексной производительностью, простотой обслуживания, высокой эффективностью и низкой вибрацией. Он оснащен механическим шпинделем высокой жесткости и может быть оснащен двухскоростной коробкой передач ZF для получения большего крутящего момента для удовлетворения потребностей в низкоскоростной и высококрутящей резке в тяжелых условиях.

03 Диаграмма крутящего момента мощности шпинделя

04 Люлька с высоким крутящим моментом и прямым приводом

Ось A/B имеет структуру подставки с двойным прямым приводом, которая имеет компактную структуру, большой выходной крутящий момент и высокую точность. Вы можете выбрать центральный масляный контур поворотного стола для приспособления и индивидуальную конфигурацию рабочего стола.

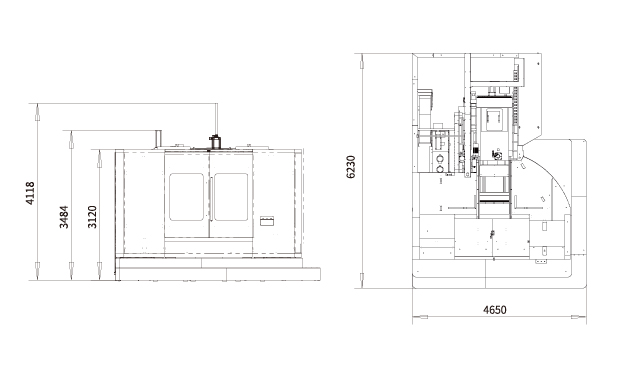

05 Размеры станка

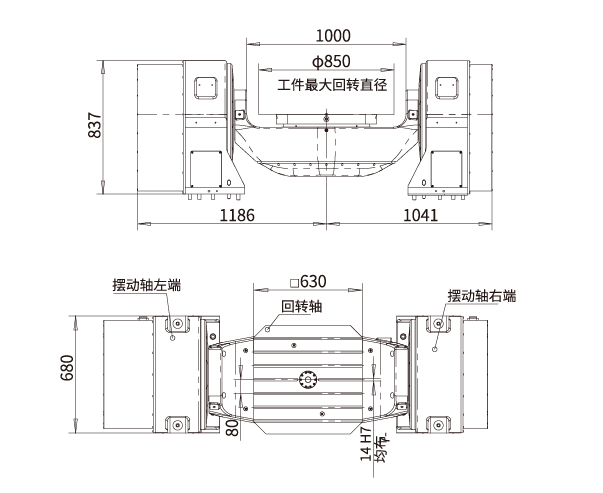

06 Чертеж конструктивных размеров неподвижной оснастки на рабочем столе

Применение

Продукт подходит для высокожесткой пятиосевой навески или пятигранной черновой отделки всех видов деталей из стали, чугуна и цветных металлов и может быть зажат для завершения обработки космических автомобилей, фрезерования, сверления, растачивания, нарезания резьбы и т. Д., И
продукция подходит для аэрокосмической, инструментальной промышленности, автомобильной промышленности, производства пресс-форм, механической обработки, медицинской промышленности и других областей.
