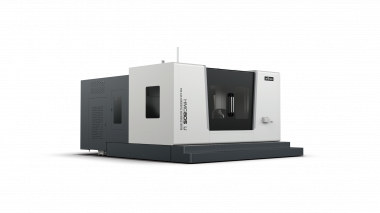

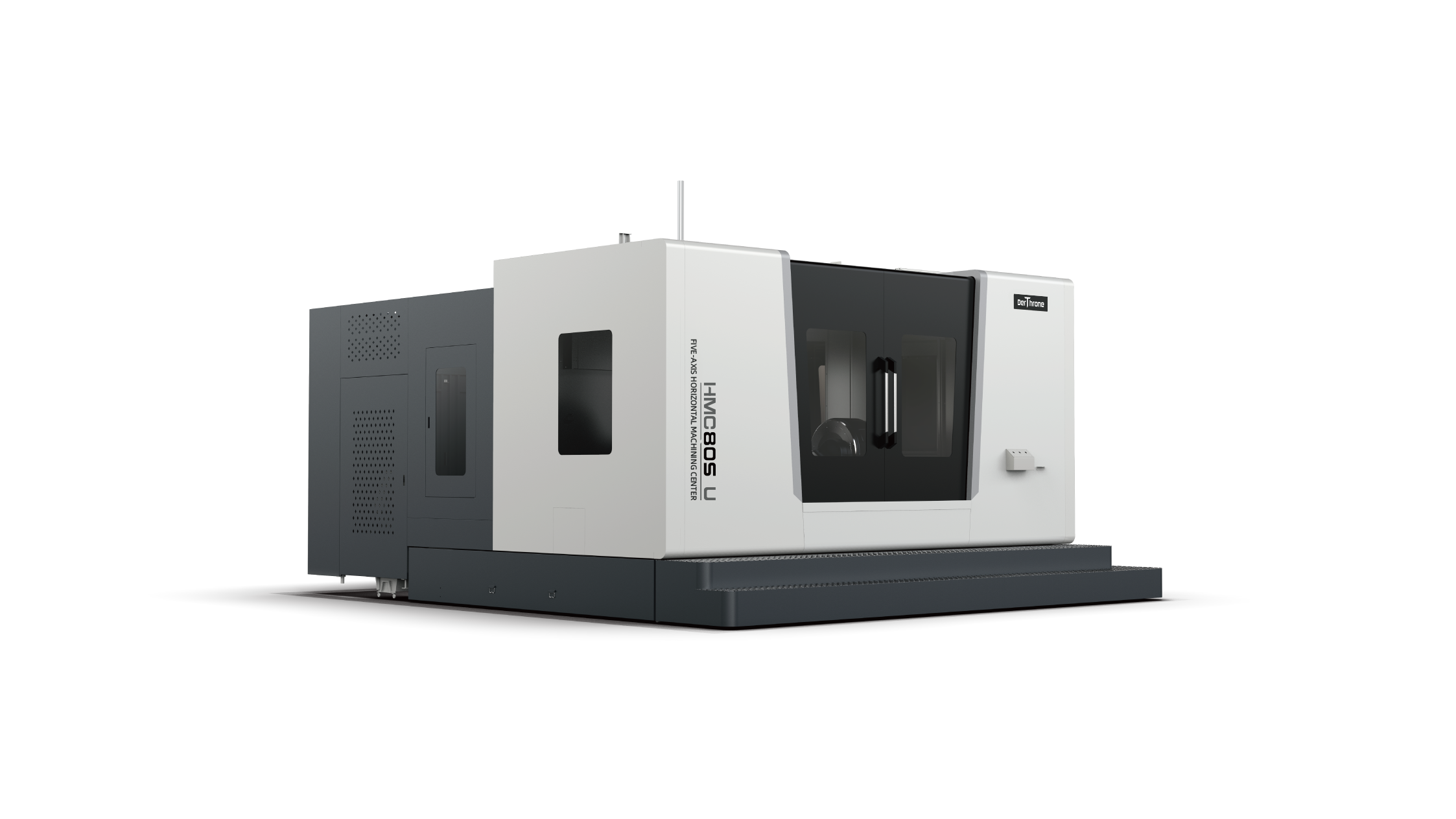

Обрабатывающий центр HMC80S U

Name: Обрабатывающий центр HMC80S U
Availability: InStock

Производитель: Kede CNC Co., Ltd, Китай

0 USD

Технические характеристики

HMC80S U подходит для высокожесткой пятиосевой рычажной или пятигранной черновой обработки всех видов деталей из стали, чугуна и цветных металлов и может выполнять токарную, фрезерную, сверлильную, расточительную, резьборезную и другую обработку за один зажим.

проект	спецификация	Основные технические параметры:	Специальные конфигурации
Параметры хода	Ось X/Y/Z, мм , ось A/B °, форма направляющей шины	850 / 1045 / 1000 -105~ +45 / Без ограничений Линейная роликовая направляющая высокой жесткости
Статус A0	Торец шпинделя до центра стола, мм Высота от центра шпинделя до стола, мм	200~1200-345 ~700
Статус А-90	Расстояние от торца шпинделя до поверхности стола - мм , а расстояние от центра шпинделя до центра стола - мм	170~1170-375 ~670
Параметры поворотного стола	Размер поворотного стола, мм Максимальная нагрузка на поворотный стол, кг Максимальный диаметр заготовки, мм Максимальная высота заготовки (включая оснастку), мм Т-образный паз N×мм Режим вождения Крутящий момент по оси A/B Пиковый/номинальный Нм Крутящий момент блокировки оси A/B, Нм	630×630 1000 φ850 700 7×14H7 Параллельный тип Прямой привод Крутящий момент двигателя Ось A 6960 /3760 Ось B 2320 /1250 4600 (давление воздуха)/4000 (давление масла)
Параметры шпинделя	Конус/посадочный диаметр шпинделя, мм Максимальная скорость вращения шпинделя, об/мин Режим трансмиссии шпинделя Номинальная мощность двигателя шпинделя S1 кВт Максимальная мощность двигателя шпинделя, кВт Крутящий момент двигателя шпинделя (с коробкой передач ZF-2K250) Номинальный крутящий момент, Нм Максимальный крутящий момент, Нм Распылительное охлаждение кольца инструмента Охлаждение инструментального центра	BBT50 / φ190 или BT50 10000 или 6000 прямое соединение или ремень + редуктор 30 37.5 (S6) или 37 (S3) 142 или 573 177.5 (S6) или 707 (S3) стандарт ▲	BBT40 / φ150 12000 Прямое подключение 11 15(S6) 70 95(S6) Стандарт ▲
Максимальная подача резания	Ось X/Y/Z, кН	15/15/15
Высокая скорость перемещения	Ускоренный ход по осям X/Y/Z, м/мин, быстрый поворот по оси A/B, число оборотов в минуту	30 / 36 / 36 30 / 60
Максимальное ускорение без нагрузки	Ось X/Y/Z g Ось A/B рад/с²	0,5 / 0,7 / 0,5 99,2 / 110,7
Устройство смены инструмента	Способ смены инструмента Объем инструмента Максимальный диаметр инструмента (соседний инструмент) мм Максимальный диаметр инструмента (без соседнего инструмента) мм Максимальная длина инструмента, мм Максимальный вес инструмента, кг Время смены инструмента до инструмента, сек	Устройство смены инструмента с горизонтальным диском BT50 30 φ112 φ200 350 25 5	Цепное устройство смены инструмента 40 BT50: φ125, BT40: φ 75 BT50: φ250, BT40: φ150 350 BT50: 25, BT40: 8 BT50: 5, BT40: 3,5
Точность позиционирования	Позиционирование/повторяемость по осям X/Y/Z, мм A/B, позиционирование/повторяемость»	0,008 / 0,005 10 / 5
Метод эвакуации стружки	Четырехспиральный транспортер для стружки и цепной конвейер для стружки
Потребляемая мощность	Потребность в электроэнергии: требования к источнику газа кВА : кг/см²	63 6~8	35.5
Размер машины	Длина * ширина * высота мм Вес (прибл.) т	6340×4650×4019 20

Выберите объект	HMC80 U/125 U
В центр поворотного стола подается масло	Необязательный
Функция отвода воды по центру шпинделя	Необязательный
Внутренняя защита от промывки стружки и верхнее распыление	Необязательный
Поточное измерение заготовок	Необязательный
Поточное измерение инструмента	Необязательный

▲ Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

01 Конструкционные особенности

Большой ход, большая дальность обработки и малая площадь помех;

Высокая жесткость передней бабки, жесткость лучше, чем конструкция удлинения плунжера;

Опциональная двухскоростная коробка передач ZF, учитывающая сильную резку и высокоскоростную обработку;

Интегрированная перевернутая Т-образная литейная конструкция станины расширяет и утолщает движущуюся колонну, что еще больше повышает жесткость конструкции всей машины;

Благодаря использованию поворотного стола с прямым приводом с высоким крутящим моментом, высокой жесткости и высокоточных подшипников серии YRT, максимальный момент зажима вращающегося вала может достигать 8000 Нм, что может противостоять большим силам резания.

Линейная ось оснащена решетчатой линейкой, а ось вращения оснащена высокоточным электромагнитным угловым энкодером для формирования полной обработки управления с обратной связью, так что каждая ось имеет высокую точность позиционирования и может снизить влияние температуры на точность станка.

02 Шпиндель

Механический шпиндель с прямым соединением учитывает высокую жесткость и высокую скорость, обладает хорошей комплексной производительностью, простотой обслуживания, высокой эффективностью и низкой вибрацией. Он оснащен механическим шпинделем высокой жесткости и может быть оснащен двухскоростной коробкой передач ZF для получения большего крутящего момента для удовлетворения потребностей в низкоскоростной и высококрутящей резке в тяжелых условиях.

03 Диаграмма крутящего момента мощности шпинделя

04 Люлька с высоким крутящим моментом и прямым приводом

Ось A/B имеет структуру подставки с двойным прямым приводом, которая имеет компактную структуру, большой выходной крутящий момент и высокую точность. Вы можете выбрать центральный масляный контур поворотного стола для приспособления и индивидуальную конфигурацию рабочего стола.

Применение

Продукт подходит для высокожесткой пятиосевой навески или пятигранной черновой отделки всех видов деталей из стали, чугуна и цветных металлов и может быть зажат для завершения обработки космических автомобилей, фрезерования, сверления, растачивания, нарезания резьбы и т. Д., И
продукция подходит для аэрокосмической, инструментальной промышленности, автомобильной промышленности, производства пресс-форм, механической обработки, медицинской промышленности и других областей.

Модель:

Стоимость:

HMC80S U

По запросу
