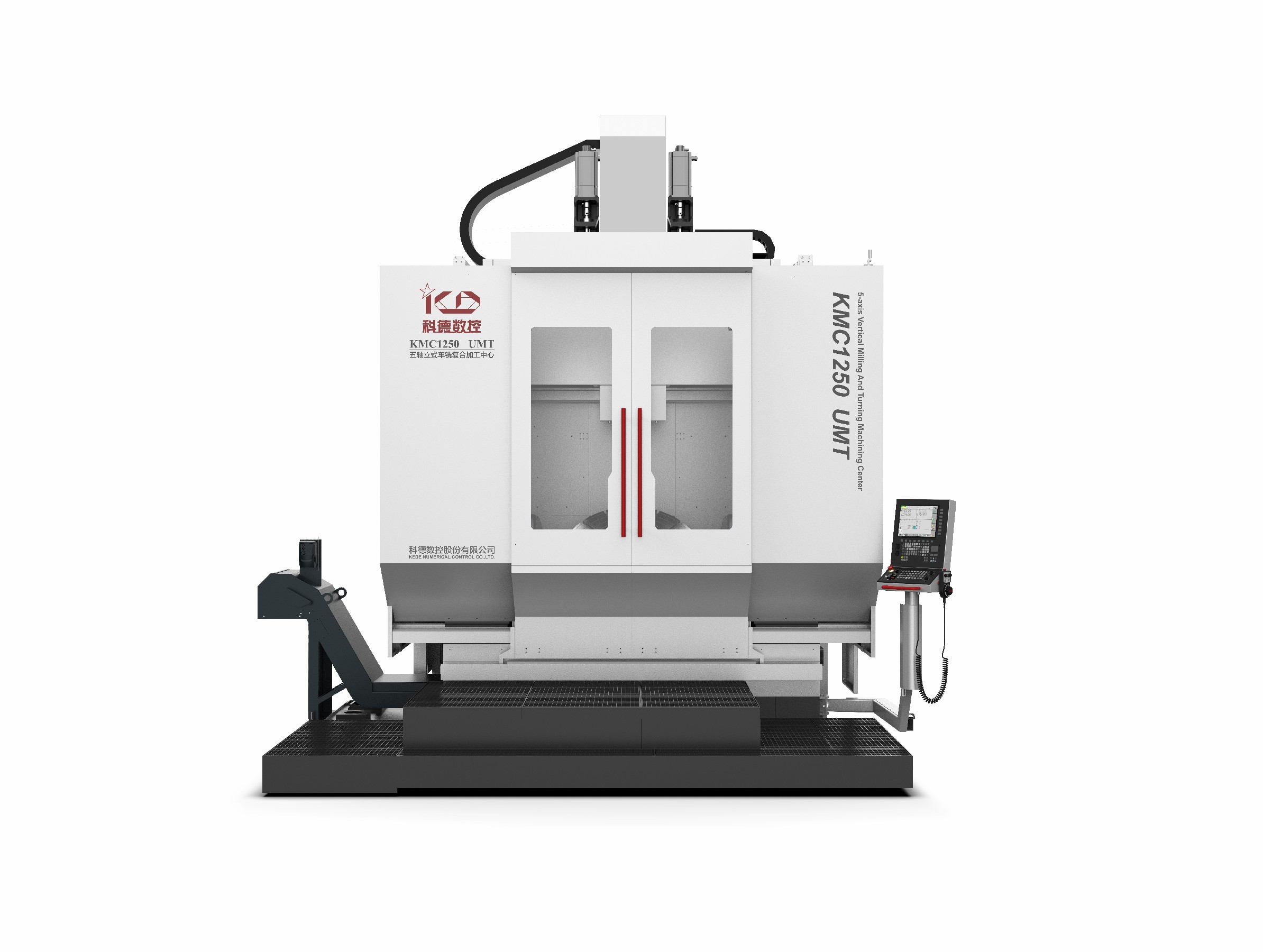

5-осевой вертикальный фрезерно-токарный обрабатывающий центр KMC1250 UMT (с токарной обработкой)

Технические характеристики

KMC1250 5-осевой вертикальный фрезерно-токарный обрабатывающий центр UMT обладает всеми характеристиками вертикального обрабатывающего центра, как с фрезерным, так и с токарным режимами, а ось C поворотного стола в токарном режиме имеет максимальную скорость 1000 об/мин. Специальная конструкция этого композита снижает потери времени и точности, вызванные многократным зажимом в традиционном процессе, и повышает эффективность обработки и точность обработки. Благодаря режиму движения шпинделя и показателям производительности до 60 м/мин и ускорению 1 g он имеет более высокую скорость съема материала, чем обычные модели.
KMC1250 Конструкция пятиосевого вертикального токарно-фрезерного обрабатывающего центра UMT имеет улучшенную конструкцию портальной рамы, три линейные оси на инструменте, две оси вращения на заготовке, для достижения оптимальной опоры шпинделя, поворотный поворотный стол с ЧПУ реализует двойную опору стенок, ось Y использует опору с четырьмя направляющими и главный привод, расположенный в центре, а угол поворота оси A составляет -130 ° ~ + 130 °. Кольцевой инструментальный магазин интегрирован со станиной станка, что является простым и компактным.
Конструкция портальной конструкции высокой жесткости из чугуна обладает превосходными виброподавлением, устойчивостью к термической деформации и влагонепроницаемостью, а также лучшей адаптируемостью к окружающей среде.

01 Основные характеристики продукта

Оптимальная опора шпинделя;

Опираясь на классическую конструкцию вертикального координатного растачивания, он имеет лучшую жесткость шпинделя;

Поворотный поворотный стол с ЧПУ реализует двойную опору;

Ось Y поддерживается четырьмя направляющими, а главный привод расположен в центре;

Кольцевой инструментальный магазин интегрирован со станиной станка, что является простым и компактным.

02 Высокопрочная чугунная станина

Используется высокоэффективный чугунный материал HT300, который обладает хорошей статической и динамической термической жесткостью;

Коробчатая конструкция конструкции, разумное усиление и задняя ребра жесткости для улучшения статической и кинетической энергии, скручивающей и деформирующей способности станины;

Станина установлена с роликовой направляющей с ползуном высокой жесткости со спецификацией 55 для обеспечения высокой точности и стабильности станка;

Общая скорость отклика высокая, и он может быть обработан с высокой скоростью и высокой точностью.

02 Высокопрочная чугунная станина

Используется высокоэффективный чугунный материал HT300, который обладает хорошей статической и динамической термической жесткостью;

Коробчатая конструкция конструкции, разумное усиление и задняя ребра жесткости для улучшения статической и кинетической энергии, скручивающей и деформирующей способности станины;

Станина установлена с роликовой направляющей с ползуном высокой жесткости со спецификацией 55 для обеспечения высокой точности и стабильности станка;

Общая скорость отклика высокая, и он может быть обработан с высокой скоростью и высокой точностью.

04 Технология с высокой динамической реакцией

Динамическая оптимизация характеристик движущихся частей в конструкции станков;

Обратите внимание на высокую жесткость, легкую конструкцию и динамическое согласование механических движущихся частей;

Для оптимизации параметров координат движения могут быть выбраны различные функциональные компоненты;

Динамические характеристики машины могут быть адаптированы к потребностям пользователя.

05 Привод центра тяжести

Более прочные и плавные приводы;

Привод центра тяжести поворотной платформы люльки;

Эффективно подавляют вибрацию и устраняют люфт;

Обеспечьте пользователям идеальную производительность обработки.

Применение

KMC1250 UMT подходит для общей механической обработки, изготовления пресс-форм, автомобильной, аэрокосмической, судостроительной, полупроводниковой промышленности и производства медицинского оборудования.
Он особенно подходит для обработки аэрокосмических блисков, роторов турбин, сложных коробчатых деталей и деталей со спирально-коническими зубчатыми колесами.
Среди них важнейшими пользователями являются крупные отечественные авиационные, аэрокосмические и военные предприятия.
