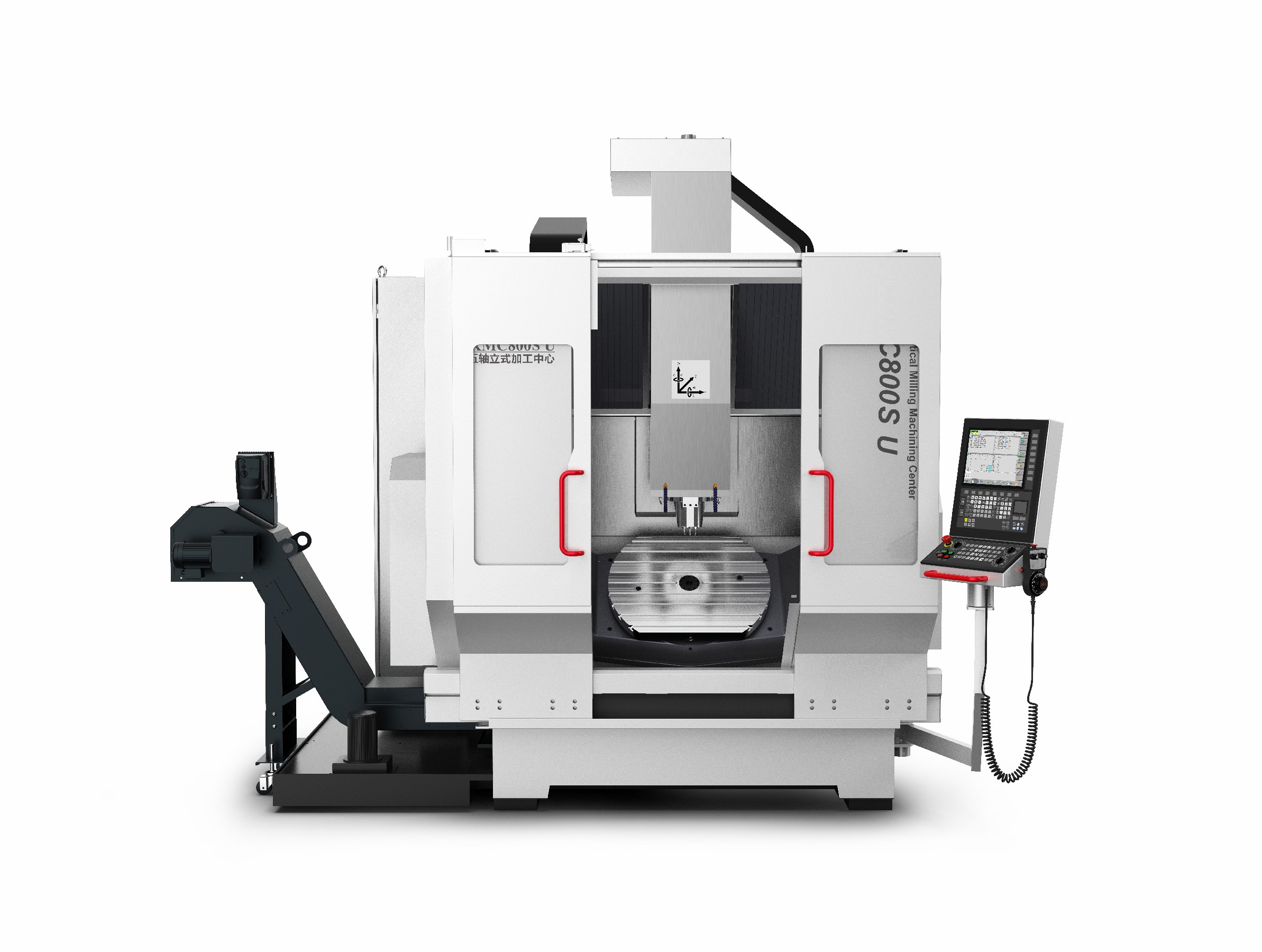

5-осевой вертикальный обрабатывающий центр KMC800S U

Технические характеристики

5-осевой вертикальный обрабатывающий центр KMC800S U обладает всеми характеристиками вертикального обрабатывающего центра и имеет более высокую скорость съема материала, чем обычная модель, благодаря режиму движения шпинделя и показателям производительности до 60 м/мин и ускорению 1g.
KMC800S В конструкции пятиосевого вертикального обрабатывающего центра используется улучшенная конструкция портальной рамы, три оси на инструменте, две оси вращения на заготовке, для достижения оптимальной опоры шпинделя, поворотный поворотный стол с ЧПУ реализует двойную опору стенки, ось Y использует опору с четырьмя направляющими и главный привод, расположенный в центре, а угол поворота оси A составляет -130 ° ~ + 130 °. Кольцевой инструментальный магазин интегрирован со станиной станка, что является простым и компактным.
Конструкция портальной конструкции высокой жесткости из минерального литого камня обладает превосходным подавлением вибраций, устойчивостью к термической деформации и влагонепроницаемостью, а также лучшей адаптируемостью к окружающей среде.

Для дополнительного сопоставления*Вышеуказанные показатели могут меняться в связи с обновлением продукта или техническими улучшениями

Основные характеристики продукта

Оптимальная опора шпинделя;

Опираясь на классическую конструкцию вертикального координатного растачивания, он имеет лучшую жесткость шпинделя;

Поворотный поворотный стол с ЧПУ реализует двойную опору;

Ось Y поддерживается четырьмя направляющими, а главный привод расположен в центре;

Кольцевой инструментальный магазин интегрирован со станиной станка, что является простым и компактным.

Кровать из искусственного мрамора

Теплопроводность составляет всего 1/20 от теплопроводности чугуна — меньшая погрешность термической деформации;

Демпфирование искусственного мрамора в 6 раз больше, чем у чугуна - лучшая амортизация;

Одноразовая формовка, что значительно экономит время и затраты на последующую обработку;

Производственный процесс отверждения при комнатной температуре, предпочтительный материал станины для международных прецизионных станков.

03 Технология прямого привода

Хорошая динамическая отзывчивость;

Отсутствие люфта, износа трансмиссионного оборудования;

В качестве основного привода вращательных координат используется моментный двигатель;

Ось C типа U/UMT оснащена низко- и высокоскоростным двигателем с крутящим моментом для выполнения фрезерных и токарных операций с высокой точностью.

Технология с высокой динамической реакцией

Динамическая оптимизация характеристик движущихся частей в конструкции станков

Обратите внимание на высокую жесткость, легкую конструкцию и динамическое согласование механических движущихся частей;

Для оптимизации параметров координат движения могут быть выбраны различные функциональные компоненты;

Динамические характеристики машины могут быть адаптированы к потребностям пользователя.

Привод центра тяжести

Более прочные и плавные приводы;

Привод центра тяжести поворотной платформы люльки;

Эффективно подавляют вибрацию и устраняют люфт;

Обеспечьте пользователям идеальную производительность обработки.

Применение

Модель KMC800S U является ярким примером сочетания динамики и мощности, заклятым врагом труднообрабатываемых металлов. В основном он обрабатывает крупные и сложные детали, такие как корпуса двигателей, интегральные плиты, роторы турбин, а также прецизионную обработку сложных валов, дисковых втулок и сложных коробчатых деталей.
Он широко используется при обработке деталей в областях автомобильной промышленности, точного машиностроения, станкостроения, аэрокосмической, энергетической техники, медицинской техники, изготовления пресс-форм, горнодобывающей промышленности, приборостроения и других областях.
