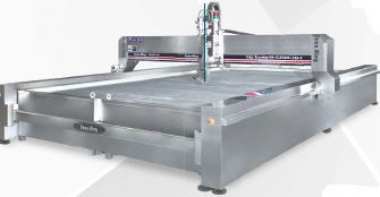

Пятиосевой станок гидроабразивной резки 3D

5-осевая 3D режущая головка + лазерный сканер высоты

Пятиосевой станок для гидроабразивной резки 3D от TEENKING может быть оснащен системой измерения высоты, всего существует два варианта. Первый вариант - автоматическое механическое измерение высоты. Он имеет долгую историю и продвигается компанией TEENKING более десяти лет. Это эксклюзивная разработка компании TEENKING, второй вариант - лазерная система сканирования высоты, производимая компанией WEIHONG. В настоящее время это новейшая и самая популярная система на рынке. Системы слежения за высотой широко используются в трехосевых станках для гидроабразивной резки и пятиосевых станках для гидроабразивной резки.

Если позволяют условия, мы рекомендуем оснастить станок для гидроабразивной резки 3D системой измерения высоты, поскольку режущая головка 3D представляет собой пятиосевую режущую головку, которая может наклоняться на большой угол, поэтому расстояние между режущей головкой и поверхностью обрабатываемой детали относительно велико. Система измерения высоты в этом случае особенно необходима, когда угол наклона превышает 45°.

Система измерения высоты может эффективно отслеживать или сканировать плоскостность всей заготовки, измеряя высоту с помощью датчика и записывая данные в программное обеспечение ЧПУ. Во время процесса резки режущая головка настраивается в соответствии с заранее собранными данными и автоматически поднимает или опускает режущую головку, что обеспечивает высокоточный режущий эффект и позволяет значительно избежать случайного повреждения режущей головки в процессе резки. 5-осевой станок для 3D-гидроабразивной резки с лазерной системой сканирования высоты или механическим устройством отслеживания высоты. Два типа систем отслеживания высоты в основном используются для определения расстояния от режущей головки до обрабатываемой детали, Механические устройства отслеживания высоты практически исчезают с рынка, а новейшая лазерная система сканирования высоты идеальна и широко используется в 3-осевых станках для гидроабразивной резки и 5-осевых станках для гидроабразивной резки. Измерение высоты с помощью лазерного сканирования, также называемое измерением высоты с помощью датчика, является функцией автоматического измерения высоты для производителей водоструйных эжекторов. С помощью этой функции дорожка сканирования может быть автоматически сгенерирована в соответствии с заранее заданной информацией о заготовке.

В процессе измерения высоты система автоматически определяет точку отсчета в начальной точке сканирования, а затем выполняет непрерывное сканирование с высокой скоростью в соответствии с заданной траекторией. Тем временем лазерный датчик выдает точную информацию о местоположении. По сравнению с традиционными измерениями на ощупь, измерение высоты с помощью датчика позволяет повысить точность измерений и избежать возможного повреждения заготовки. Кроме того, оно может гарантировать одинаковое расстояние от наконечника инструмента до поверхности заготовки.
