Технические характеристики
Модель/MODEL: WCA-500, WCA-700, WCA-900

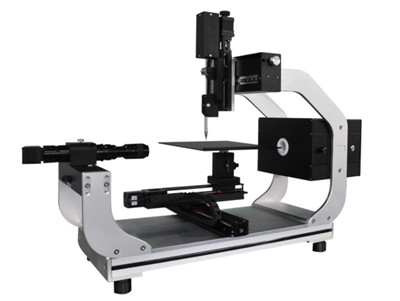

WCA-500: Ручной измеритель краевого угла смачивания (капли воды)

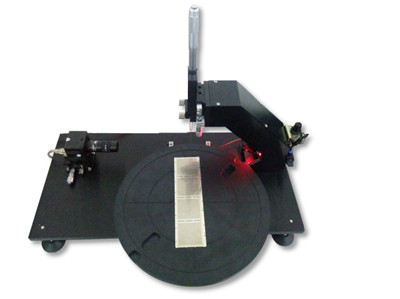

WCA-700: полностью автоматический измеритель краевого угла смачивания
Применение и конфигурация:
Оборудование предназначено для проверки эффективности очистки после плазменной обработки. Подходит для таких изделий, как:
- Кремниевые пластины от 8" до 12";
- Lead Frame (рамки выводов);
- Печатные платы (PCB).
Методы измерения:
- Полностью автоматический;
- Полуавтоматический;
- Ручной.
Способ загрузки/выгрузки:
- Ручной (стандартная комплектация);
- Автоматический (опционально).
Технические параметры
|
Характеристика |
WCA-700 |
WCA-900 |
|
Размер платформы |
250x82 мм |
300x100 мм |
|
Рабочий стол (ось X) |
Автоматическое движение, ход 250 мм |
Автоматическое движение, ход 300 мм |
|
Рабочий стол (ось Y) |
Автоматическое движение, ход 82 мм |
Автоматическое движение, ход 100 мм |
|
Рабочий стол (ось Z) |
Ручное перемещение, ход 10 мм |
Автоматическое движение, ход 80 мм |
|
Рабочий стол (ось R) |
Автоматическое вращение (пневмоповорот), ход 180° |
Автоматическое вращение (пневмоповорот), ход 180° |
|
Фиксация на платформе |
Без вакуумного прижима |
Вакуумный прижим (подходит для всех изделий) |
|
Функция SPC-статистики |
Запись угла, высоты, ширины, расчет среднего |
Запись угла, высоты, ширины, дисперсии, площади, расчет среднего |
|
Диапазон измерений |
3~177° |
3~177° |
|
Измеряемые изделия |
LeadFrame, подложки, пластины |
LeadFrame, подложки, пластины, кристаллы (поддержка 0.8*1 мм) |
|
Точность измерения угла |
±1° |
±0.5° |
|
Повторяемость измерений |
±1° |
±0.5° (при тестировании с фиксированным JIG) |
|
Метод измерения краевого угла |
Метод сидячей капли |
Метод сидячей капли |
|
Метод анализа краевого угла |
Эллиптический метод, метод окружности |
Эллиптический метод, метод окружности, дифференциальный эллиптический |
|
Автоподача образца |
0-500 мкл |
0-500 мкл |
|
Метод измерения угла |
Полностью автоматическое измерение (многоточечное), программируемое |
Полностью автоматическое измерение (многоточечное), программируемое |
|
Точность измерения длины |
±0.3 мм |
±0.1 мм |
|
Подача жидкости / дозирование |
Автоматическая подача/дозирование |
Автоматическая подача/дозирование |
|
Точность перемещения |
0.2 мм |
0.05 мм |
|
Точность дозирования |
0.15 мкл |
±0.02 мкл (мин. объем 0.03 мкл) |
|
Компьютер |
Моноблок |
Настольный ПК (раздельная система) |
|
Модель |
Стоимость, доллары США |
|

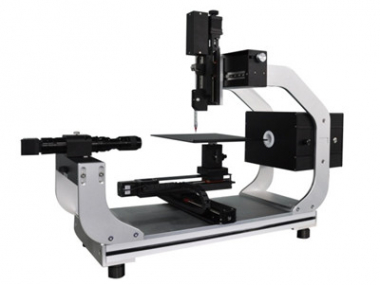

Гониометр для измерения краевого угла |
По запросу |
