Обзор продукта

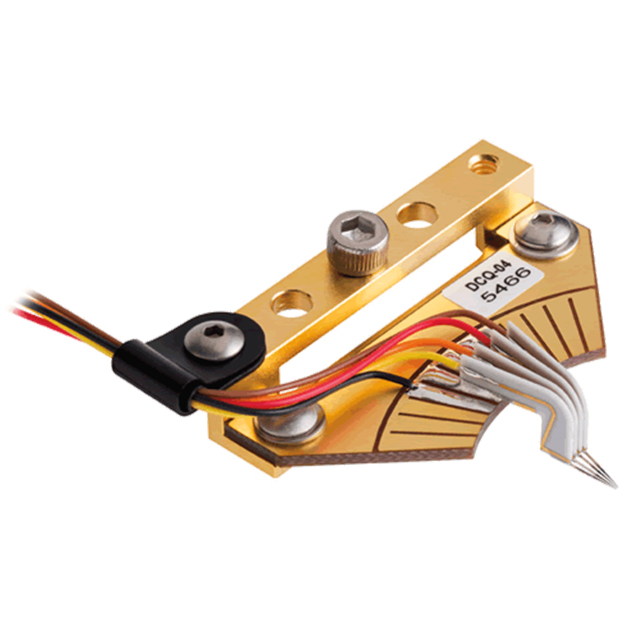

В датчиках DCQ используются керамические иглы с контролируемым импедансом для снижения уровня шума и повышения производительности. Такой тип игл
позволяет размещать высококачественные обходные конденсаторы с очень низкой последовательной индуктивностью из-за их близкого
расположения к наконечнику датчика. Все иглы подключены к общей заземляющей плоскости, но отдельные иглы
можно легко изолировать (от земли) для снижения уровня шума. Для
стандартных конфигураций доступно максимум 16 игл, а для пользовательских конфигураций — максимум 24 иглы.
Основные характеристики
- Индуктивность байпаса питания: 8 нХ
- Стандартные зонды DCQ имеют плоские наконечники из никелированного вольфрама или BeCu диаметром 0,75, 1,0 и 1,5 мил.
- Поддерживает коллинеарные и нестандартные конфигурации игл
- До 16 DC для стандартных; максимум 24 DC для пользовательских
- Идеально подходит для зондирования всей цепи с целью функционального тестирования
- Датчики постоянного тока могут обеспечивать питание или замедлять логику тестируемой схемы
