Технические характеристики
- Поддержка различных конфигураций распыления: Возможность установки одного или нескольких клапанов, вертикального или наклонного угла распыления — для удовлетворения различных требований к типам клея и формам изделий;
- Собственная система циркуляции и импульсная система стабилизации давления: обеспечивают стабильную и контролируемую подачу клея;
- Высокоуровневая система управления (HMI): интуитивно понятный интерфейс с широким функционалом, автоматическим мониторингом и статистикой технологических параметров;
- Программирование в режиме обучения: позволяет легко редактировать любую траекторию распыления — быстро и удобно;
- Монолитная конструкция с ЧПУ-обработкой и независимая стальная портальная рама: обеспечивают высокоточную работу подвижной платформы.
Технические параметры
|
Модель оборудования |
V5100 |
V5100XL |
|
|
Система обработки изображений |
Камера |
5/12MP промышленная камера |
|
|
Разрешение |
5MP 15мкм 24мкм; 12MP 15мкм |
||
|
Поле зрения (FOV) |
60*49мм (5MP, 24мкм); 60*45мм (12MP, 15мкм) |
||
|
Объектив |
Телецентрический объектив |
||
|
Освещение |
4-цветная кольцевая LED-подсветка (RGBW) |
||
|
Механизм подачи |
Движение по осям X/Y |
AC сервопривод |
Двойной AC сервопривод |
|
Способ регулировки направляющих |
Автоматическая регулировка |
||
|
Тип направляющей системы |
Ленточный (стандарт), опционально дисковые ролики |
||
|
Направление подачи платы |
Слева направо или справа налево (устанавливается на заводе) |
||
|
Фиксированная направляющая |
Передняя направляющая |
||
|
Конфигурация оборудования |
Операционная система |
Windows 10 |
|
|
Интерфейс |
Ethernet, SMEMA |
||
|
Питание |
220В, 50/60Гц, 5А |
||
|
Давление воздуха |
0.4 - 0.6 МПа |
||
|
Высота направляющих |
900±20 мм (стандарт), 740±20 мм (опция) |
||
|
Габариты устройства |
1045×1470×1600 мм (без лампы) |
||
|
Вес устройства |
700 кг |
850 кг |
|
|
Техническая характеристика |
Размер платы |
50*50 – 510*510 мм |
50*50 - 650*610 мм |
|
Макс. вес платы |
≤8 кг (с лентой), ≤20 кг (с роликами) |
||
|
Термостойкость |
≤60°C (с лентой), ≤150°C (с роликами) |
||
|
Толщина платы |
≤6.0 мм |
||
|
Зазор над/под платой |
Верх: 25–85 мм (регулируется); Низ: 25–80 мм (регулируется) |
||
|
Край платы |
3.0 мм |
||
|
Высота |
Верх: макс. 25 - 85 мм |
||
|
Край пластины |
3.0 мм |
||
|
Скорость проверки |
180-200 мс/FOV |
||
|
Модель |
Стоимость, доллары США |
|

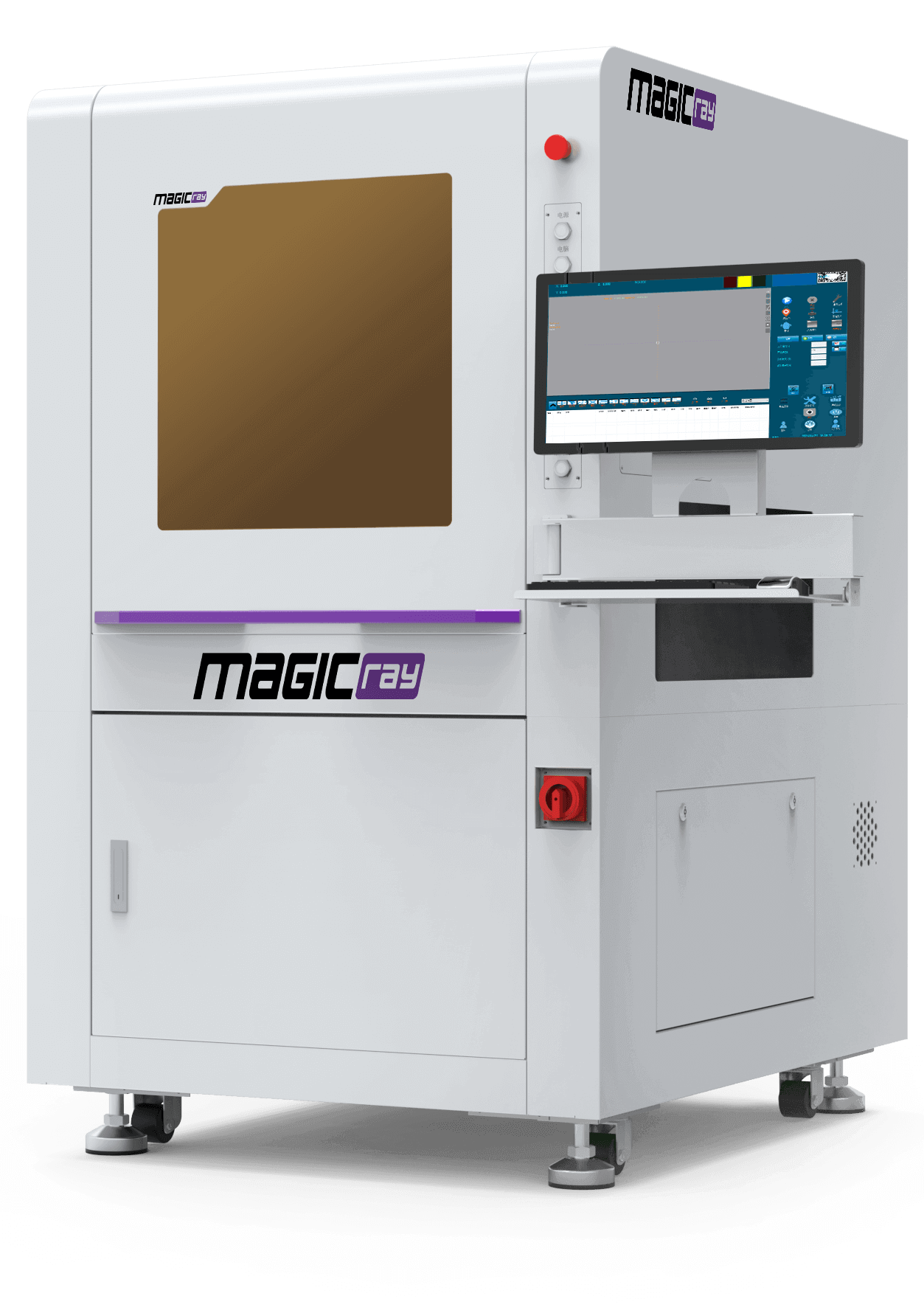

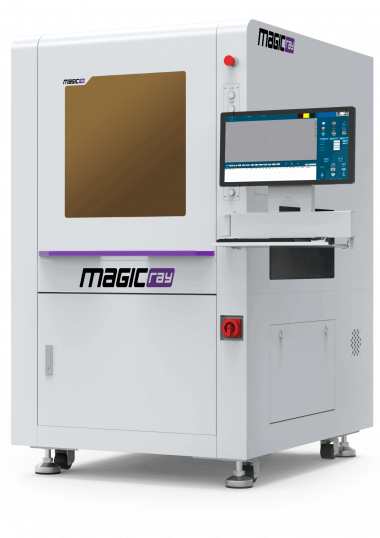

Высокоточная машина для нанесения селективного покрытия |
По запросу |
