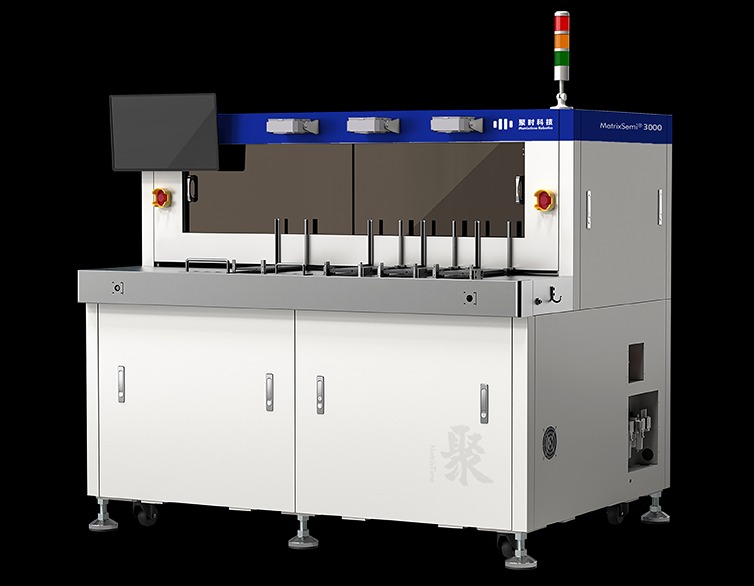

Высокоточное оборудование для обнаружения дефектов

Технические характеристики

• Прецизионные измерения и тестирование 3D + 2D, совместимость с продуктами с большими различиями в размерах;
• Проверка меток, совместимая с проверкой символов для печати, чернил и лазерной гравировки;
• Поддержка более 60 размеров ключей и обнаружение дефектов на 6 поверхностях чипа;
• Применимо ко всем типам чипов размером 6S, дефектам, характерным чертам, полная проверка перед отправкой;
• Режимы визуализации освещения, реалистично воспроизводящие 3D-форму;
• Система измерения и анализа данных с высоким разрешением 3D/2D, быстро и точно улучшающая работу микросхемы в обратном канале;
• Стабильная гарантия производства и использования, система обладает способностью к самообучению, высокой совместимостью и расширяемостью;
• Для измерения ключевых параметров и обнаружения ключевых дефектов полупроводниковых микросхем;
• Технология измерений с высоким разрешением 3D/ 2D, высокоскоростная обработка и анализ данных;
• Быстрое определение контакта и направления установки микросхемы;
• Совместимость с различными типами и размерами ленты, упаковки и контроля;
• Система менеджмента качества, быстрый анализ процесса, своевременное улучшение процесса;
• Пользовательский интерфейс прост в управлении, а функция обнаружения может быть гибко выбрана.
