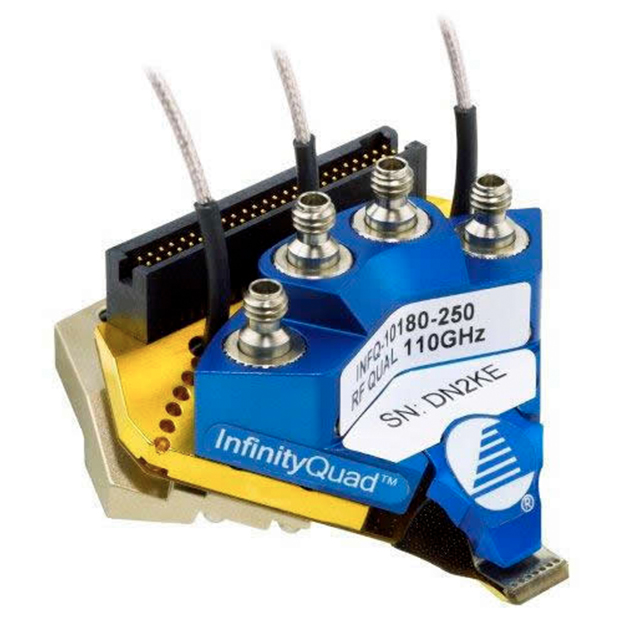

InfinityQuad

Настраиваемый многоконтактный зонд RF/mmW с малым шагом для измерения смешанных сигналов до 110 ГГц

Обзор продукта

Для повторяющихся и точных инженерных испытаний устройств постоянного тока, логических, радиочастотных и миллиметровых устройств RFIC зонд InfinityQuad™ обеспечивает надёжные результаты измерений до 110 ГГц в широком диапазоне температур (от -40 °C до 125 °C). Прочная фотолитографически нанесённая структура наконечника с малым шагом обеспечивает измерение небольших контактных площадок размером до 30 x 50 мкм с минимальным повреждением контактных площадок и стабильным низким контактным сопротивлением. Прочные наконечники щупов с небольшой площадью контакта диаметром ~10 мкм обеспечивают более 250 000 касаний алюминиевых площадок и обеспечивают точную юстировку по осям X, Y и Z.

Панели размером всего 30 мкм на 50 мкм становятся реальностью в автоматизированных системах измерения температуры. Это позволяет пользователю уменьшить размер панели, экономит место на устройстве и снижает паразитные сопротивления — что позволяет экономить деньги и повышать точность измерений.

Технология InfinityQuad уменьшает минимальный размер площадки, которую можно использовать с многоконтактным зондом со смешанным сигналом. А для клиентов, которые уже используют небольшие площадки, вы можете многократно контактировать с площадкой, сокращая время, необходимое для ручной проверки, или устраняя необходимость в повторных автоматических проверках из-за того, что зонды соскальзывают с площадок.

Основные характеристики

• Настраиваемая конфигурация до 25 контактов: радиочастотный, питание, заземление, логика
• Литографически-определяемые наконечники позволяют автоматически измерять температуру на подложках размером всего 30 мкм x 50 мкм
• Низкое и стабильное контактное сопротивление на алюминиевых площадках (менее 0,05 Ом) обеспечивает точные результаты
• Прочная конструкция зонда обеспечивает более 250 000 контактов
• Способен измерять температуру от -40°C до +125°C без ущерба для производительности или точности
