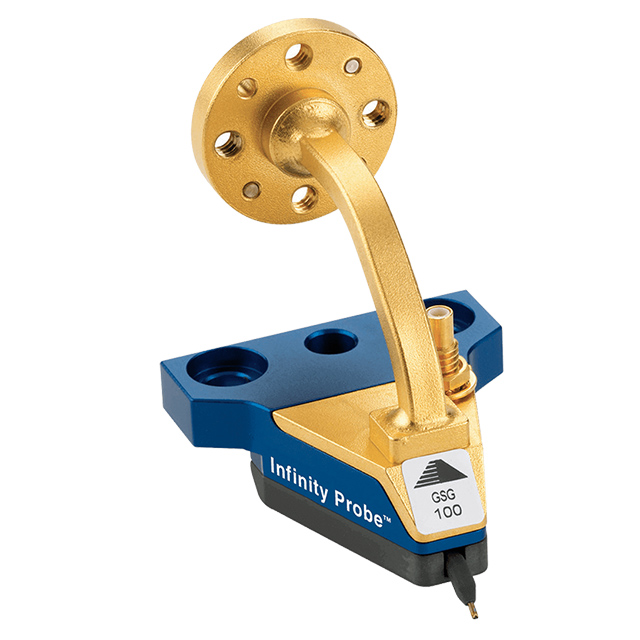

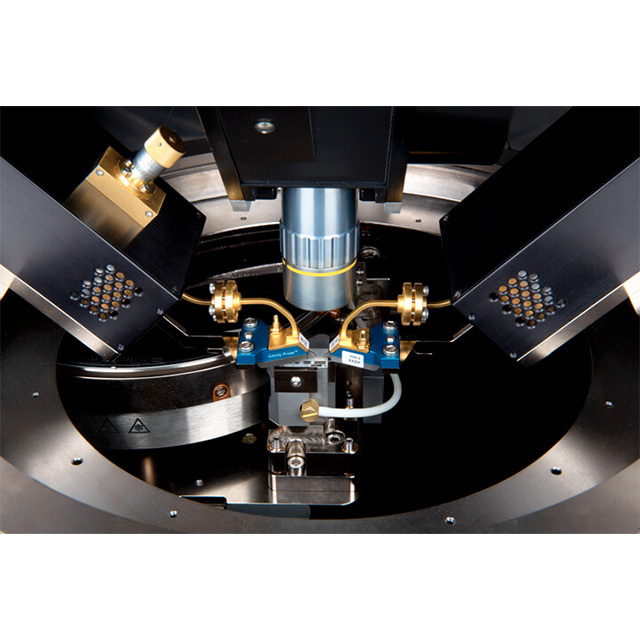

Infinity Waveguide Probe

Повторяемые измерения на частоте до 500 ГГц с улучшенными характеристиками перекрестных помех

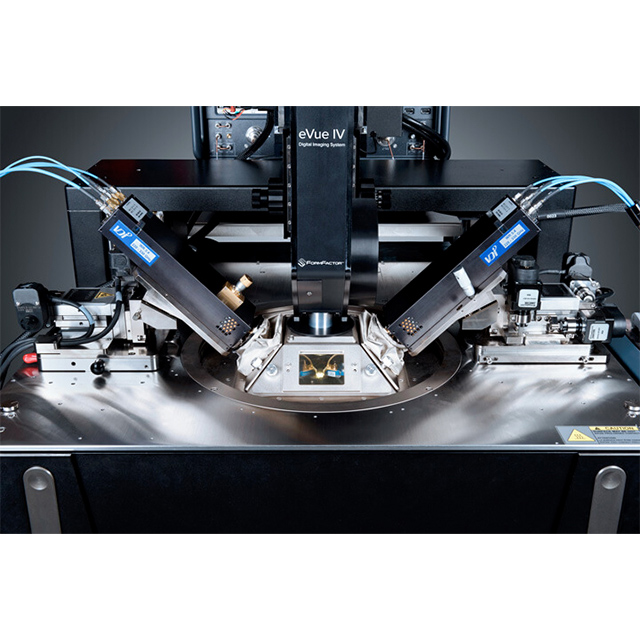

Обзор продукта

С появлением технологий Silicon CMOS и SiGe устройства становятся меньше и быстрее. Инженерам-испытателям необходимо проверять работоспособность своих устройств на частотах до 500 ГГц, а в некоторых случаях и выше. Это решение для тестирования компонентов на пластине предназначено для решения задач высокочастотного тестирования для расширенного моделирования и определения характеристик на пластине, обеспечивая при этом низкое и стабильное контактное сопротивление на контактных площадках размером 50 микрон. На частотах 500 ГГц самой сложной проблемой являются электрические поля вокруг зонда. Новая конструкция контактного наконечника Waveguide Infinity Probe с мембраной GSG снижает паразитные электромагнитные поля вблизи наконечника зонда. Контроль электромагнитных полей вблизи наконечника позволяет проводить повторяющиеся измерения на частотах до 500 ГГц и улучшает характеристики перекрестных помех между наконечниками

Основные характеристики

• Типичное затухание зонда составляет 3 дБ в диапазоне от 140 до 200 ГГц, S11/S22 — 15 дБ
• Сокращены нежелательные соединения и режимы передачи
• Способность уменьшать размеры площадок до 25 x 35 мкм (в лучшем случае)
• Типичное контактное сопротивление < 0,05 Ом для Al, <0,02 Ом для Au
• Доступны диапазоны WR15, WR12, WR10, WR8, WR6, WR4, WR3 и WR2.
