Применение продукта: подходит для предварительной обработки, измерения и обнаружения дефектов в процессе производства полупроводников.
Технические характеристики
- Независимо разработанный источник света PL позволяет эффективно обнаруживать клей PI.
- Самостоятельно разработанная 3D-технология позволяет достичь субмикронной точности измерений.
- Встроенная система АЦП позволяет осуществлять отслеживание дефектных процессов.
- Коаксиальный массив с двумя оптическими путями, быстрое сканирование.
Технические параметры
|
Тип продукта |
6, 8, 12 дюймов кристаллический корпус 2,5D/3D |
|
Объекты 2D-проверки |
посторонние предметы, остатки клея, частицы, царапины, трещины, загрязнения, истончение иглы PAD и другие дефекты. |
|
2D-измерение |
диаметр шарика, координаты меток иглы, слой перемонтажа, измерение размера сквозного кремниевого отверстия и т.д. |
|
Объекты 3D-контроля |
высота выступа, копланарность выступа. |
|
Коробка для пленки и метод передачи |
8 дюймов SMIF, 12 дюймов FOUP или комбинация |
|
Объектив и разрешение |
2x (2,75 мкм)/5x (1,1 мкм)/7,5x (0,73 мкм)/10x (0,55 мкм) |
|
Точность |
0,55 мкм/пиксель |
|
Опции и настройка |
двустороннее распознавание символов, 3D-модуль, поддержка E84 |
|
Модель |
Стоимость, доллары США |
|

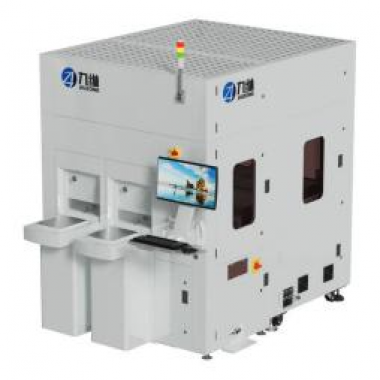

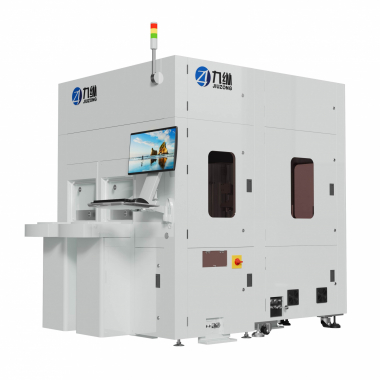

Система контроля пластин 2D и 3D. |
Цена по запросу. |
