Технические характеристики
Измерение остаточного напряжения твердого покрытия, диапазон измерения: 0,1 ГПа ~ 10 ГПа
- Простота в эксплуатации
- Полностью автоматическое измерение
- Рентабельность

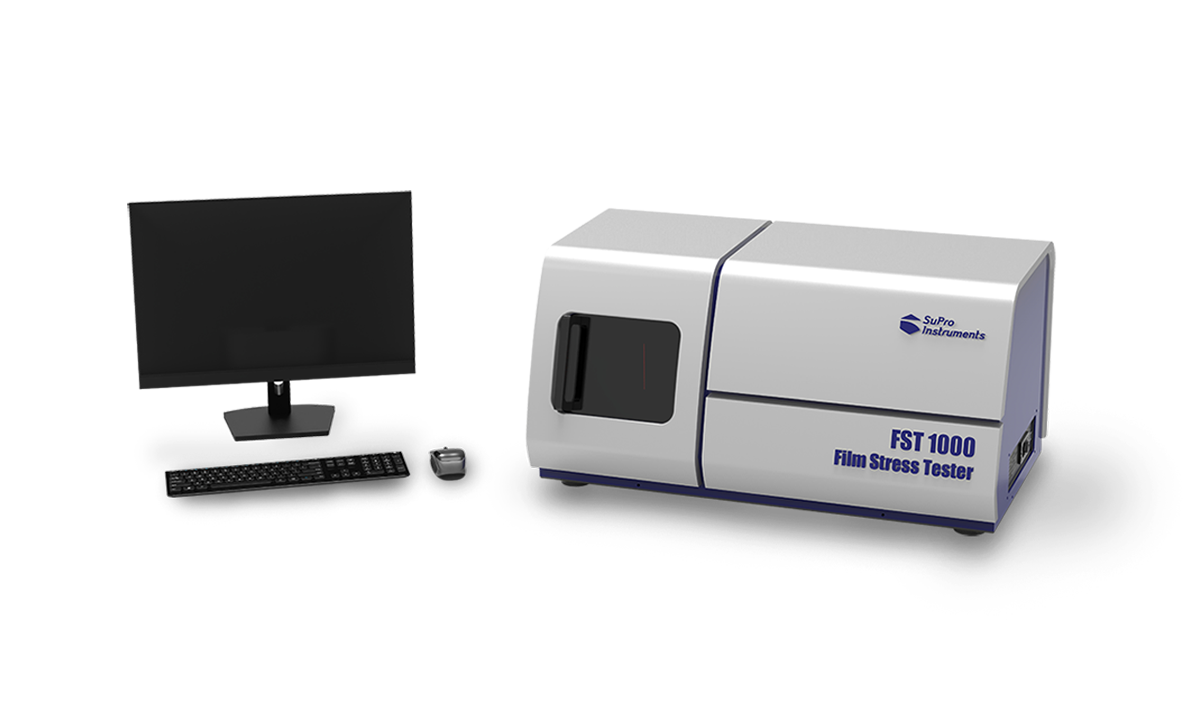

Основанный на принципе измерения классического метода гибки подложки Stoney formula, используются передовые технологии контроля и интеллектуальное управление, что делает измеритель напряжения пленки FST1000 особенно подходящим для быстрого измерения остаточного напряжения пленки, например, твердых покрытий (типичные значения составляют от 0,1 ГПА до 10 ГПа).
Получено в результате преобразования соответствующих результатов исследований Института металлов Китайской академии наук и Шэньчжэньского профессионально-технического колледжа! Номер патента: CN204854624U; CN203688116U; CN100465615C
Технические параметры
|
Основной принцип |
Метод лазерного искривления основан на формуле Стоуни |
|
Диапазон стресс-испытаний пленки |
10 М-50 ГПа |
|
Диапазон испытаний на радиус кривизны |
0,5-50м |
|
Точность расчета напряжений в пленке |
Менее 3% |
|
Повторяемость радиуса кривизны |
＜2% |
|
Маршрут тестовой платформы |
Направление X: 30 мм / направление Y: 100 мм; Размер шага: минимум 0,1 мм |
|
Размер выборки |
Рекомендуются прямоугольные образцы с соотношением сторон> 5:1; типичный Размер: 10×50× 1 мм |
|
Коррекция образца |
Эффект исправления исходной неровности поверхности может быть рассчитан (режим обратного уменьшения). |
|
Основные функции |
Может создавать базу данных измеряемых параметров материала образца и параметров измерений, автоматически измерять контур поверхности образца, кривизну, данные о высоте изгиба, автоматически вычислять радиус кривизны и напряжение пленки 2D / 3D визуализация контура поверхности образца, радиуса кривизны, высоты изгиба, напряжения пленки и других данных |
|
Рабочая температура |
0-50℃ |
|
Операционное программное обеспечение |
Интерфейс Windows / подходит для системы Windows 10 |
|
Управляйте компьютером |
Конфигурация процессора выше 2 ГГц, оперативной памяти 8 ГБ, жесткого диска емкостью 256 ГБ и дисплея не менее 21 дюйма. Устройство "все в одном" известного бренда |
|
Вес/размер |
~ 25 кг / ~ 650 мм в ширину × 350 мм в глубину × 400 мм в высоту |
|
Модель |
Стоимость, доллары США |
|
FST1000 |
По запросу |
