Технические характеристики
Может измерять высоту изгиба, деформацию, морфологию контура, радиус кривизны и напряжение пленки образцов пластинчатых фотоэлектрических пленок.
- Сканирование с двумя длинами волн
- Полностью автоматическое измерение
- Рентабельность

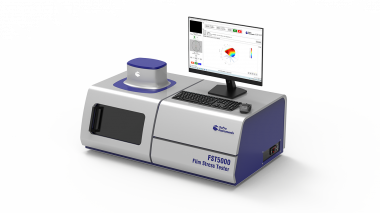

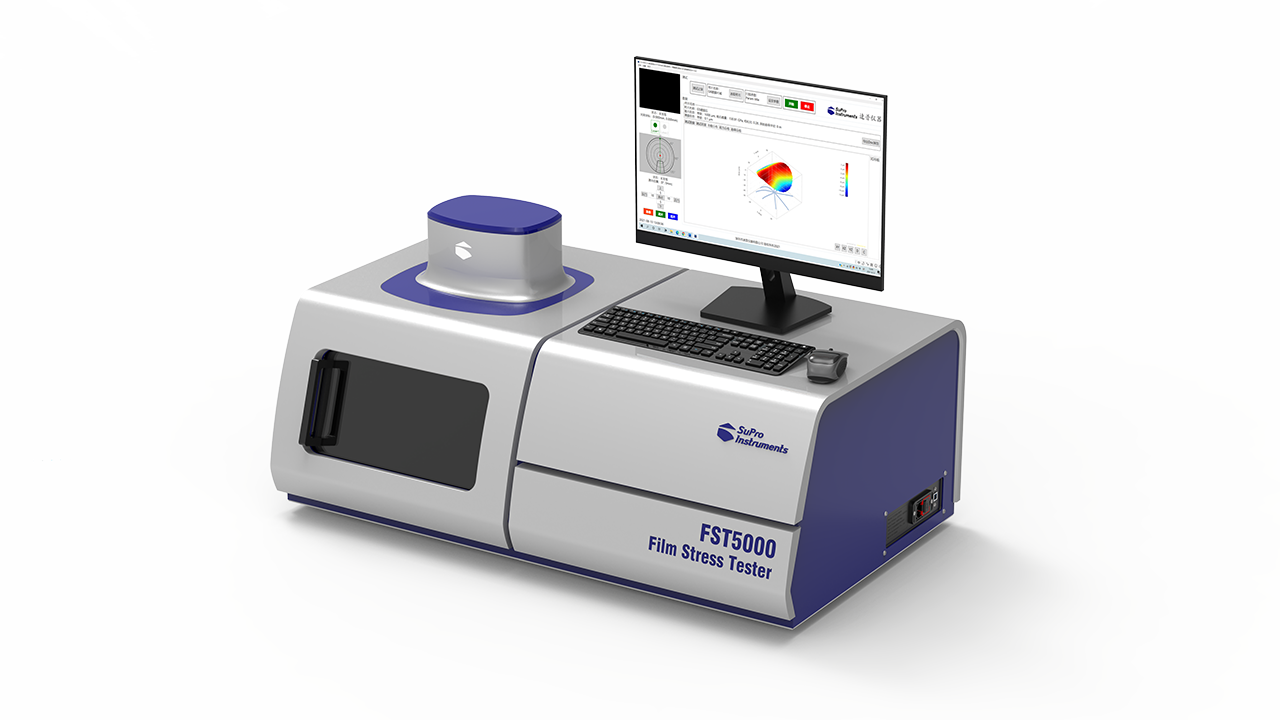

Основанный на принципе измерения классического метода изгиба подложки по формуле Стоуни, передовом методе лазерного сканирования и технологии детектирования, а также интеллектуальном управлении, измеритель напряжения пленки FST5000 особенно подходит для измерения и расчета высоты изгиба, деформации, морфологии контура, радиуса кривизны и напряжения пленки образцов пластинчатых фотоэлектрических пленок.
Технические параметры
|
Основной принцип |
Метод лазерного искривления основан на формуле Стоуни |
|
Основной метод |
Двухволновой лазер используется для сканирования и измерения образцов на длинах волн 635 нм / 670 нм /> 5 МВт |
|
Основные функции |
Автоматическое измерение морфологии контура образца пластины, высоты изгиба, деформации, радиуса кривизны и напряжения пленки. |
|
Диапазон стресс-испытаний пленки |
1~10000 МПа |
|
Диапазон испытаний на радиус кривизны |
2-20000 м |
|
Повторяемость радиуса кривизны |
<1%1 σ (радиус кривизны <20 м) <2,5%1 σ (радиус кривизны <200 м) |
|
Минимальный Размер шага сканирования |
0,1 мм |
|
Размер выборки |
Субмодель M6-стандартная с максимальным разрешением 6 дюймов, обратно совместимая с 4, 3 и 2 дюймами Субмодель M8-стандартная с максимальным разрешением 8 дюймов, обратно совместимая с 6, 4 и 2 дюймами Субмодель M12-стандартная с максимальным разрешением 12 дюймов, обратно совместимая с 8, 6 и 4 дюймами |
|
Стадия выборки |
Электрическая вращающаяся платформа |
|
Коррекция субстрата образца |
Обработка данных может быть использована для коррекции влияния исходной неровности поверхности (режим обратного уменьшения). |
|
Порт коммуникационного подключения |
USB 3.0 |
|
Операционное программное обеспечение |
Визуальное 2D / 3D отображение морфологии контура пластины, высоты изгиба, деформированного радиуса кривизны и интерфейса окна распределения напряжений в пленке / подходит для системы Windows 10 |
|
Управляйте компьютером |
Стандартная настольная универсальная машина марки: дисплей: ≥ 21 дюйм, объем памяти ≥8 Гб, процессор ≥ 2,5 ГГц, жесткий диск ≥512 ГБ |
|
Вес/размер |
~35 кг / 850 ширина × 550 глубина × 450 высота мм |
|
Модель |
Стоимость, доллары США |
|
FST 5000 |
По запросу |
